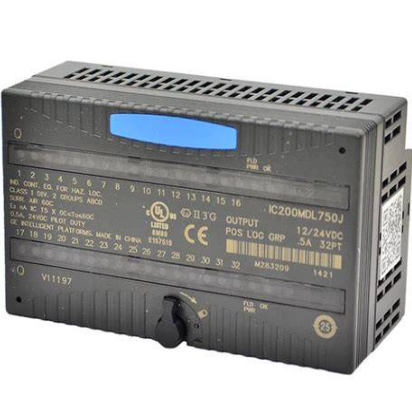

GE IC200MDL750E

Описание

Общая характеристика продукта GE IC200MDL750E

Технические параметры GE IC200MDL750E

• Общие параметры модуля:
  • Тип устройства: Дискретный модуль выходов (улучшенная версия GE IC200MDL750) для контроллеров GE Fanuc RX3i;
  • Совместимые системы: GE Fanuc RX3i (Series 90-30), шкафы I/O GE IC200CHS022/IC200CHS044, локальные HMI GE Proficy Machine Edition;
  • Конфигурация каналов: 8 независимых каналов (тип Relay — релейные контакты с повышенной долговечностью);
  • Тип сигнала: Универсальный (sinking/sourcing) — подходит для любых схем коммутации нагрузок.
• Электрические параметры каналов:
  • Поддерживаемые напряжения: 24 В DC / 120 В AC / 240 В AC (расширенный диапазон по сравнению с базовой версией);
  • Максимальный ток на канал: 5 А (24 В DC), 3 А (120 В AC), 2 А (240 В AC);
  • Максимальный суммарный ток: 20 А (все 8 каналов, при 24 В DC);
  • Время реакции: <12 мс (включение/отключение релейных контактов);
  • Защита на канале: Встроенный термальный фуз (восстанавливаемый) + диодная защита от обратного тока.
• Параметры надежности и защиты:
  • Класс надежности: MTBF > 1 800 000 часов (по данным производителя, при 40 °C) — выше на 20% чем у базовой версии;
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4+) — повышенная устойчивость к сильным электромагнитным помехам;
  • Защита от перегрузки: Автоматическое отключение канала при токе >6 А (DC) / >3,5 А (AC) с сигнализацией в контроллер;
  • Защита от короткого замыкания: Быстрая коммутация (в <1 мс) для предотвращения повреждения контактов;
  • Защита от перепадов напряжения: ±15% (DC), ±10% (AC) — устойчивость к нестабильному питанию.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон: -20 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы I/O) + дополнительная защита от пыли (фильтры на вентиляционных отверстиях);
  • Материал корпуса: Пластик UL94 V-0 с армированием стекловолокном (механическая прочность + устойчивость к химическим растворам);
  • Размеры: 120 мм × 80 мм × 42 мм (стандартный для шкафов GE);
  • Тип монтажа: Крепление на шину I/O GE IC200CHS (быстрый разъем, без инструментов).

Преимущества и особенности GE IC200MDL750E

1. Расширенный диапазон питания и токовой мощность: Поддержка 24 В DC / 120 В AC / 240 В AC и ток до 5 А (DC) делает GE IC200MDL750E универсальным для различных нагрузок — например, нагреватели на 240 В AC в котелях или электродвигатели на 24 В DC в подъемных кранов. Это устраняет необходимость использования нескольких модулей для разных типов питания.
2. Повышенная надежность и защита: MTBF > 1 800 000 часов и класс EMC 4+ гарантируют, что GE IC200MDL750E работает стабильно в условиях сильных помех (например, вблизи мощных электродвигателей в металлургических заводах) или суровых температур (северные ТЭС в зимний период). Защита от обратного тока предотвращает повреждение модуля при неправильном подключении нагрузки.
3. Интеграция с системами GE и диагностика: GE IC200MDL750E автоматически распознается контроллерами GE Fanuc RX3i и передает данные о состоянии каналов (температура, ток, ошибки) в HMI GE Proficy. Оператор может в реальном времени отслеживать нештатные режимы (например, перегрузку канала) и устранять их без остановки процесса.
4. Устойчивость к агрессивным средам: Армированный корпус и защита от химических растворов делают GE IC200MDL750E подходящим для химических заводов или нефтегазовых площадок — он устойчив к легким кислотам и соляному туману, где стандартные модули быстро выходят из строя.
5. Простота обслуживания: Три색ная светодиодная индикация каналов (зеленый — норм, желтый — предупреждение, красный — ошибка) и восстановляемые термальные фуз позволяют быстро локализовать проблему и восстановить работу GE IC200MDL750E без замены компонентов.

Примеры применения GE IC200MDL750E в различных отраслях

• Энергетика (котельная ТЭС мощностью 1,5 ГВт): В ТЭС GE IC200MDL750E управляет 8 нагревателями топлива (240 В AC, ток 2 А) — каждый канал модуля отвечает за один нагреватель. При снижении температуры топлива ниже 60 °C контроллер GE Fanuc RX3i активирует нагреватели через GE IC200MDL750E, поддерживая оптимальную температуру для сжигания. Температурный диапазон -20 °C до +70 °C гарантирует работу в зимние месяцы (температура в техническом подвале -15 °C).
• Металлургия (линия прокатки стали): В заводе GE IC200MDL750E управляет 8 электромагнитными клапанами для подачи воды в систему охлаждения валков (24 В DC, ток 4 А). При температуре валков >300 °C контроллер передает сигнал на GE IC200MDL750E, который открывает клапаны, а защита EMC 4+ предотвращает искажения сигналов от мощных электродвигателей прокатного стана.
• Тяжелая промышленность (подъемные краны на порту): На порту GE IC200MDL750E управляет 8 приводами подъемных механизмов (24 В DC, ток 5 А). Контроллер синхронизирует работу приводов через GE IC200MDL750E, а защита от перегрузки отключает канал при токе >6 А (например, при подъеме тяжелых грузов), предотвращая повреждение двигателя.
• Химическая промышленность (завод по производству удобрений): В заводе GE IC200MDL750E управляет 8 клапанов для подачи химических реагентов (120 В AC, ток 3 А). Армированный корпус модуля устойчив к легким кислотам, а защита от короткого замыкания предотвращает утечку реагентов при нештатном режиме.

Сравнение GE IC200MDL750E с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IC200MDL750E

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IC200MDL750E если используете контроллеры GE Fanuc RX3i — это гарантирует автоматическую интеграцию и доступ к всем улучшенным функциям (диагностика, защита).
2. Суровые условия или высокомощные нагрузки: Для температур -20 °C до +70 °C, нагрузок на 240 В AC или сильных электромагнитных помехах GE IC200MDL750E — оптимальный выбор, так как он сочетает расширенную защиту и универсальность.
3. Безопасно-критические процессы: В котелях, подъемных кранов или линиях прокатки, где отбой может привести к большим потерям, GE IC200MDL750E с MTBF >1,8 млн ч обеспечивает стабильность.

Меры предостережения

1. Контроль токовой нагрузки: Не превышайте максимальный ток на канал (5 А DC / 3 А AC / 2 А 240В AC) — используйте амперметры для проверки тока, особенно при запуске электродвигателей (пиковые токи).
2. Проверка подключения: Убедитесь, что напряжение нагрузки соответствует поддерживаемым GE IC200MDL750E (например, не подключайте 240 В AC к каналу, настроенному на DC) — неправильное подключение повреждает модуль.
3. Охлаждение шкафа: При температуре >60 °C обеспечьте принудительную вентиляцию — перегрев снижает срок службы релейных контактов GE IC200MDL750E.
4. Регулярная диагностика: Раз в месяц проверяйте состояние каналов через HMI GE Proficy — обратите внимание на предупреждения о перегреве или увеличении сопротивления контактов. Замените модуль при обнаружении деградации.
