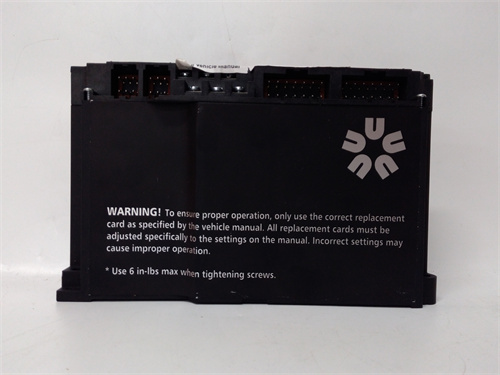

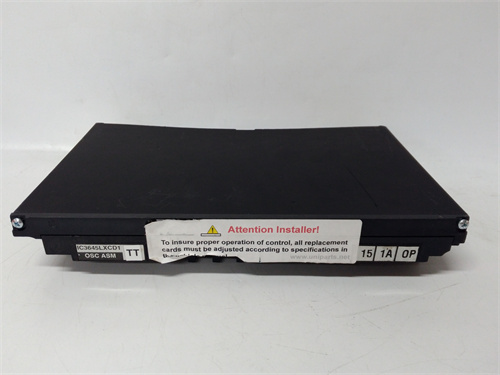

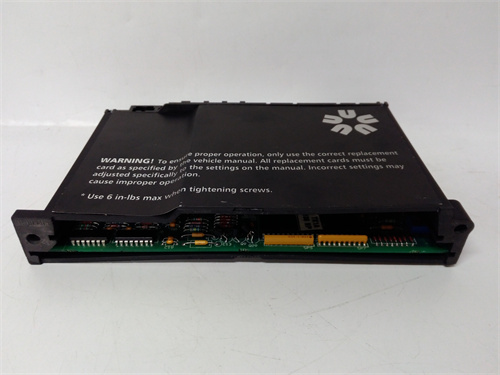

GE IC3645LXCD1

Описание

Общие сведения о продукте

Описание продукта

1. Мощный микропроцессор и расширенная память для сложной логики: PLC оснащен 32-битным микропроцессором с частотой работы 200 МГц и памятью: 512 КБ программируемой памяти (для хранения логики контроллера) и 1 МБ данных (для оперативного хранения параметров процесса). Это позволяет загружать и выполнять сложные программы — например, логику последовательного управления линией сборки с 50+ точками I/O, или алгоритмы регулирования температуры с использованием ПИД-регулятора. Например, в пищевой линии термоплавки GE IC3645LXCD1 запускает программу, которая регулирует температуру печи в зависимости от типа продукции: для хлеба — 220 °C в течение 30 минут, для пирожных — 180 °C в течение 20 минут, с корректировкой через ПИД-алгоритм каждые 1 секунду.
2. Гибкая расширяемость через модули Fanuc 90-30: GE IC3645LXCD1 имеет встроенную системную шину, совместимую со всеми модулями серии Fanuc 90-30:
   • Модули цифрового ввода/вывода (DI/DO): Например, IC693MDL240 (32-точечный DI) или IC693MDL340 (16-точечный DO);
   • Модули аналогового ввода/вывода (AI/AO): Например, IC693ALG223 (4-канальный AI) или IC693ALG441 (2-канальный AO);
   • Коммуникационные модули: Например, IC693CMM311 (Ethernet) или IC693CMM321 (Modbus RTU).

     Это позволяет расширять количество точек I/O от базовых 16 до 1000+ в зависимости от потребностей процесса. Например, в автоматизированном складе начальная конфигурация GE IC3645LXCD1 включает 1 модуль DI (16 точек) и 1 модуль DO (16 точек) для управления 2 конвейерами. При расширении склада добавляются 2 модуля AI (для датчиков уровня товара) и 1 модуль Ethernet (для связи с SCADA), без замены самого PLC.

3. Надежность и защита в промышленных условиях: PLC имеет степень защиты корпуса IP20 (защита от пыли и капель воды) и поддерживает работу в диапазоне температур 0–60 °C, что соответствует требованиям промышленных стандартов. Дополнительные механизмы защиты:
   • Защита от переvoltaжа на входах: При превышении напряжения выше 30 В DC система блокирует входные сигналы, предотвращая повреждение микропроцессора;
   • Автоматическое резервное копирование программы: Раз в 24 часа PLC сохраняет текущую программу и параметры в не挥发性 памяти (NVRAM) — при сбое питания данные не теряются;
   • Мониторинг самодиагностики: PLC регулярно проверяет состояние микропроцессора, памяти и шасси — при обнаружении неисправности отправляет сигнал тревоги на внешний световой или звуковой индикатор.

Технические параметры

• Тип устройства: Контроллер логического программирования (PLC) GE Fanuc 90-30;
• Микропроцессор: 32-битный, частота 200 МГц;
• Память:
  • Программная память: 512 КБ (расширяемая до 2 МБ);
  • Память данных: 1 МБ (NVRAM, не挥发性);
• Встроенные I/O (опционально): 16 цифровых входов (DI) + 16 цифровых выходов (DO) (24 В DC);
• Поддерживаемые модули: Все модули GE Fanuc 90-30 (DI/DO/AI/AO/коммуникационные);
• Интерфейсы коммуникации (базовые): RS232, RS485 (Modbus RTU);
• Интерфейсы коммуникации (расширяемые): Ethernet (через модуль IC693CMM311), Profibus (через модуль IC693CMM331);
• Питание:
  • Напряжение: 24 В DC ±10% или 120/240 В AC (для разных модификаций);
  • Потребляемый ток: ≤1 А (при 24 В DC, без модулей);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: Шассиное или настенное;
  • Размеры (длина × ширина × высота): 150 mm × 120 mm × 80 mm;
  • Степень защиты (IP): IP20;
  • Индикаторы LED: 4 (питание, работа, ошибка, связь);
• Совместимость:
  • Программное обеспечение: GE Fanuc VersaPro, GE CIMPLICITY HMI;
  • Модули I/O: GE Fanuc 90-30 (IC693MDLxxx, IC693ALGxxx, IC693CMMxxx);
• Стандарты соответствия: IEC 61131-3 (программирование PLC), IEC 61010-1 (безопасность), CE, UL 61010-1.

Преимущества и особенности

1. Мощность для сложной логики: Микропроцессор 200 МГц и расширенная память позволяют выполнять программы с тысячами инструкций и алгоритмы ПИД-регулирования, что устраняет необходимость использования более дорогих контроллеров (например, DCS) для большинства промышленных задач.
2. Гибкая расширяемость: Совместимость с модулями Fanuc 90-30 позволяет адаптировать PLC под меняющиеся потребности процесса — добавлять точки I/O или новые интерфейсы без замены основного устройства, снижая стоимость модернизации.
3. Надежность в суровых условиях: Работа в диапазоне 0–60 °C, защита от переvoltaжа и автоматическое резервное копирование гарантируют стабильную работу в промышленных средах (например, на заводах с пылью или перепадами температуры).
4. Простота программирования: Совместимость с ПО GE Fanuc VersaPro (поддерживает языки IEC 61131-3: LD, FBD, ST) позволяет инженерам быстро разрабатывать и отлаживать программы — даже без глубоких знаний специфики GE PLC.
5. Интеграция с SCADA/HMI: Возможность подключения через Ethernet или Modbus позволяет передавать данные о процессе в системы мониторинга (например, GE CIMPLICITY, Siemens WinCC), что упрощает контроль процесса операторами и анализ производительности.

Примеры применения

1. Машиностроение (линия сборки электроинструмента):
   • Задача: Управление 5 конвейерами, 3 роботами-манипуляторами и 10 датчиками положения деталей; регулировка скорости конвейеров в зависимости от загрузки.
   • Конфигурация: GE IC3645LXCD1 с 2 модулями DI (IC693MDL240, 32 точки each — для датчиков), 2 модулями DO (IC693MDL340, 16 точки each — для приводов конвейеров), 1 модулем Ethernet (IC693CMM311 — для связи с SCADA). Программа в VersaPro использует язык LD для логики последовательного запуска конвейеров и FBD для ПИД-регуляции скорости.
2. Пищевая промышленность (линия упаковки молока):
   • Задача: Контроль заполнения бутылок, упаковка в коробки, подсчет продукции и остановка линии при неисправности.
   • Конфигурация: PLC с 1 модулем DI (16 точек — для фотодатчиков бутылок), 1 модулем DO (16 точек — для приводов заполнителя и упаковочного механизма), 1 модулем AI (IC693ALG223 — для датчика уровня молока в резервуаре). Программа подсчитывает количество заполненных бутылок (каждые 0.5 секунды) и отправляет сигнал на остановку, если уровень молока падает ниже критического.
3. Логистика (автоматизированный конвейер для грузов):
   • Задача: Разделение грузов по весу, отправка на разные линии и мониторинг скорости конвейера.
   • Конфигурация: GE IC3645LXCD1 с 1 модулем DI (16 точек — для датчиков веса и положения грузов), 1 модулем DO (16 точек — для приводов разделительных клапанов), 1 модулем RS485 (IC693CMM321 — для связи с весовыми датчиками). Программа сравнивает данные веса с заданными параметрами (например, <5 кг — линия 1, 5–10 кг — линия 2) и управляет клапанами для направления грузов.

Сравнение с конкурентами
