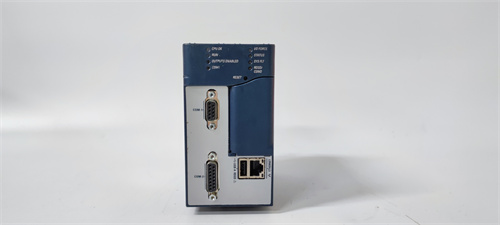

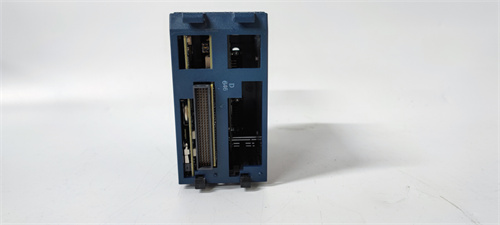

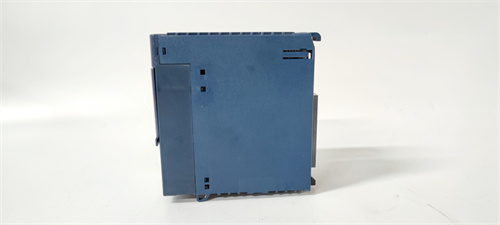

Основное устройство — GE IC66088S102 — это промышленный модуль питания для систем PLC/DCS производства компании GE, принадлежащий линейке оборудования GE Fanuc RX3i. Он разработан для стабильной подачи электроэнергии на контроллеры, модули I/O и вспомогательное оборудование в автоматизированных производственных системах. Продукт активно используется в энергетике, нефтегазовой и химической промышленности, где требуется высокая надежность питания даже в условиях перепадов напряжения и суровых промышленных условий. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
GE IC66088S102 относится к линейке модулей питания GE Fanuc RX3i, специализирующейся на совместимости с контроллерами серии RX3i и расширенной защитой от электроэнергетических нарушений. Его ключевая функция — преобразовать входное альтернативное напряжение в стабильное постоянное напряжение, обеспечивая бесперебойное питание критического оборудования и предотвращая выход системы из строя из-за нестабильности электросети.
Отличительной особенностью GE IC66088S102 является “высокая стабильность выходного напряжения и расширенный набор функций защиты”: модуль обеспечивает выходное напряжение 24 В DC с низкой степенью пульсации (<50 мВ) и поддерживает широкий диапазон входного напряжения (85–264 В АС), что позволяет ему работать в сетях с перепадами напряжения. Например, на нефтегазовой площадке GE IC66088S102 питает контроллер GE Fanuc RX3i и модули I/O, отвечающие за управление добычей газа: при падении входного напряжения до 90 В АС модуль сохраняет стабильную выдачу 24 В DC, предотвращая остановку критического процесса. Благодаря компактному дизайну GE IC66088S102 легко монтируется в шасси контроллеров RX3i, оптимизируя использование пространства в шкафу управления.
Кроме того, GE IC66088S102 оснащен функциями защиты от перегрузки, короткого замыкания, переvoltaжа и перегрева. Модуль имеет LED-индикаторы состояния работы и аварий, а также сигнальные выходы для уведомления контроллера о проблемах с питанием, что позволяет операторам быстро реагировать на неисправности и минимизировать время простоя оборудования.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Промышленный модуль питания GE Fanuc RX3i |
| Тип преобразования | АЦП (альтернативное в постоянное) |
| Входные параметры | — Напряжение: 85–264 В АС (50/60 Гц);
— Максимальный входной ток: 4 А (при 115 В АС), 2 А (при 230 В АС) |
| Выходные параметры | — Напряжение: 24 В DC ±0.5% (стабильность);
— Максимальная мощность: 100 Вт; — Максимальный выходной ток: 4.2 А; — Пульсация: <50 мВ (пик-пик) |
| Функции защиты | От перегрузки (автоматическое восстановление после устранения причины), короткого замыкания (ограничение тока), переvoltaжа (отключение при выходе за пределы 26–28 В DC), перегрева (отключение при температуре >85 °C) |
| Эффективность | ≥85% (при номинальной нагрузке) |
| Питание вспомогательных устройств | Поддержка standby-выхода 5 В DC / 0.5 А для индикаторов и микропроцессоров |
| Температурный диапазон | 0 °C ~ +60 °C (рабочая); -40 °C ~ +85 °C (хранение) |
| Класс защиты | IP20 (монтаж в шкафу управления; защита от попадания предметов >12 мм) |
| Тип монтажа | На шасси контроллера GE Fanuc RX3i; совместим с шасси IC698CHS014, IC698CHS024 |
| Индикаторы состояния | LED-индикаторы: питание присутствует (зелёный), авария (красный) |
| Совместимость | Контроллеры GE Fanuc RX3i (IC698CPU310, IC698CPU330), модули I/O RX3i, вспомогательное оборудование с питанием 24 В DC |
Основные преимущества и особенности
- Высокая стабильность и надежность: GE IC66088S102 обеспечивает стабильное выходное напряжение с погрешностью не более ±0.5% и низкой пульсацией, что критично для работы чувствительных электронных компонентов контроллеров и модулей I/O. Высокая эффективность (≥85%) снижает тепловыделение и энергопотребление.
- Широкий диапазон входного напряжения: Поддержка 85–264 В АС позволяет модулю работать в сетях с перепадами напряжения, которые часто встречаются в промышленных средах (например, на удаленных нефтегазовых площадках или в регионах с нестабильной электросетью).
- Расширенная защита от неисправностей: Функции защиты от перегрузки, короткого замыкания, переvoltaжа и перегрева предотвращают повреждение модуля и подключенного оборудования. Автоматическое восстановление после перегрузки сокращает необходимость в ручном вмешательстве оператора.
- Легкая интеграция и диагностика: Совместимость с шасси GE Fanuc RX3i позволяет быстро интегрировать GE IC66088S102 в существующие системы. LED-индикаторы и сигнальные выходы упрощают мониторинг состояния питания и диагностику проблем.
Типичные сценарии применения
- Энергетика — питание системы управления турбиной: На гидроэлектростанции GE IC66088S102 питает контроллер GE Fanuc RX3i и модули I/O, отвечающие за регулирование работы турбины и генератора. При перепадах входного напряжения (например, при переходе на резервную электросеть) модуль сохраняет стабильную подачу 24 В DC, гарантируя непрерывную работу системы управления и предотвращая аварийную остановку турбины.
- Нефтегазовая промышленность — питание системы добычи газа: На газодобывающей площадке GE IC66088S102 обеспечивает питание контроллеров, отвечающих за управление клапанами и датчиками давления. В условиях перепадов напряжения, вызванных погодными явлениями, модуль поддерживает работу критического оборудования, предотвращая остановку добычи и экономические потери.
- Химическая промышленность — питание системы контроля реактора: В цехе производства химических веществ GE IC66088S102 питает контроллер и модули I/O, регулирующие температуру и давление в реакторе. Функции защиты от короткого замыкания и перегрева предотвращают выход системы из строя, что критично для предотвращения аварий с опасными химикатами.
Сравнение с конкурентами (с обычным модулем питания)
| Параметр сравнения | GE IC66088S102 | Обычный модуль питания (конкурента) |
|---|---|---|
| Стабильность выходного напряжения | ±0.5% | ±1–2% (меньшая стабильность) |
| Диапазон входного напряжения | 85–264 В АС | 100–240 В АС (узкий диапазон) |
| Функции защиты | Перегрузка, короткое замыкание, переvoltaж, перегрев | Только перегрузка и короткое замыкание (ограниченная) |
| Эффективность | ≥85% | ≥75–80% (нижняя эффективность) |
| Совместимость с контроллерами | Прямая интеграция с GE Fanuc RX3i | Требует адаптеров для совместимости с конкретными контроллерами |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите требования к мощности и стабильности: Выбирайте GE IC66088S102 если ваша система требует питания мощностью до 100 Вт с высокой стабильностью напряжения (например, для контроллеров RX3i и модулей I/O). Для систем с большей мощностью (например, >100 Вт) используйте более производительные модели серии GE Fanuc RX3i (например, IC66088S202 с мощностью 200 Вт).
- Учтите условия эксплуатации: Модуль подходит для работы в диапазоне 0 °C ~ +60 °C. Для использования в более холодных условиях (например, на открыточных площадках в зимний период) оборудуйте шкаф управления термостатикой, чтобы не нарушить работоспособность.
- Проверьте совместимость с шасси: Убедитесь, что модуль совместим с вашим шасси GE Fanuc RX3i (например, IC698CHS014, IC698CHS024) — это гарантирует правильное монтирование и электрическое соединение.
Правила эксплуатации
- Комплаенция с требованиями монтажа: Монтируйте GE IC66088S102 в хорошо вентилированном шкафу, обеспечивая зазор не менее 10 мм между модулем и другими устройствами — это предотвращает перегрев. Избегайте монтирования близко к нагревательным устройствам.
- Регулярная проверка параметров: Каждый месяц измеряйте входное и выходное напряжение с помощью мультиметра, убеждаясь в их соответствии техническим характеристикам. При отклонении выходного напряжения за пределы 23.8–24.2 В DC обратитесь к сервисному центру GE.
- Диагностика аварий: При активации красного LED-индикатора аварии отключите модуль от сети и проверьте наличие короткого замыкания в цепи вывода или перегрузки. После устранения причины восстановите питание — модуль автоматически вернётся в рабочий режим при отсутствии критических повреждений.
Предложение по подготовке документации
Хотите, чтобы я подготовил подробное руководство по настройке и эксплуатации GE IC66088S102? Оно будет включать схемы электрического соединения с контроллерами RX3i и модулями I/O, рекомендации по монтированию и вентиляции, алгоритм диагностики аварийных ситуаций и примеры конфигурации для энергетических и нефтегазовых объектов. Это поможет вашим инженерам быстро развернуть модуль и обеспечить стабильное питание автоматизированных систем.
