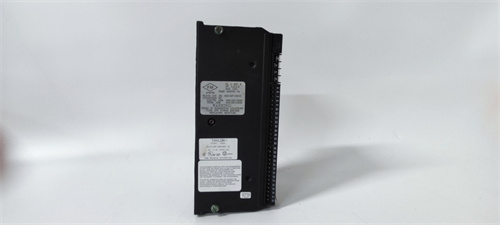

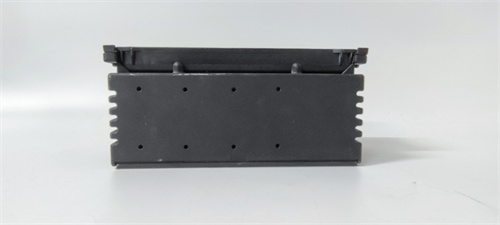

GE IC660BBD022

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры дискретных выходов:
  • Количество каналов: 24 независимых дискретных выходных канала — разделены на 4 группы по 6 каналов (для удобства распределения нагрузок и защиты);
  • Тип выходного сигнала: Relay-выходы (релейные контакты) — поддерживают как AC, так и DC нагрузки (универсальная коммутация):
    • Максимальное напряжение на контактах: 250 В AC / 30 В DC;
    • Максимальный ток на контакте: 2 А (постоянный ток) / 5 А (кратковременный ток, до 10 с) — достаточен для большинства промышленных контакторов и реле;
  • Тип контактов: Нормально разомкнутые (NO, Normally Open) — закрываются при подаче сигнала из контроллера RX3i;
  • Изоляция между группами каналов: 2500 В AC — защищает от поперечных замыканий между разными группами нагрузок.
• Параметры защиты и сигнальной обработки:
  • Защита от перегрузки: Встроенный термический автомат на каждой группе каналов — срабатывает при превышении тока 2,5 А (автоматический сброс после охлаждения);
  • Защита от короткого замыкания: Токовые ограничители на каждом канале — ограничивают максимальный ток до 3 А при коротком замыкании, предотвращая повреждение модуля;
  • Индикаторы состояния: 24 светодиода (по одному на канал, зеленый — канал активен) + 4 светодиода для групп (красный — перегрузка группы) — для визуального контроля работы;
  • Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) — устойчив к ESD (±15 кВ) и радиочастотным полям (30 В/м).
• Интеграция с системой RX3i и эксплуатационные параметры:
  • Коммуникационная шина: Backplane шиной GE RX3i (Genius Bus) — передача команд из контроллера с латентностью ≤5 мс;
  • Питание: DC 5 В ±10% (от шасси RX3i) — максимальный ток потребления 1,5 А;
  • Температурный диапазон работы: 0 °C до +60 °C (для шкафов с естественной или принудительной вентиляцией);
  • Устойчивость к вибрации: До 3 г (10–500 Гц) — соответствует требованиям к оборудованию на производственных линиях;
  • Класс защиты корпуса: IP20 — требует монтажа в закрытых шкафах RX3i (защищено от пыли и капель воды).

Преимущества и особенности

1. Универсальные relay-выходы и высокая нагрузочная способность: Поддержка 250 В AC / 30 В DC и ток до 2 А на контакте делает GE IC660BBD022 универсальным для различных нагрузок — например, на пищевом заводе модуль управляет:
   • 10 контакторов электродвигателей конвейеров (230 В AC, 1,5 А);
   • 8 электромагнитных клапанов подачи сырья (24 В DC, 0,8 А);
   • 6 световых индикаторов (24 В DC, 0,1 А).

     Это заменяет несколько специализированных модулей (AC-выходной и DC-выходной), сокращая занимаемое место в шасси и стоимость системы.

2. Групповая защита и индикация: Разделение каналов на 4 группы с индивидуальной защитой и индикацией упрощает обслуживание GE IC660BBD022 — например, при перегрузке одной группы (красный светодиод) оператор может быстро локализовать проблему (например, зажим клапана в этой группе) без проверки всех 24 каналов. Термические автоматы с автоматическим сбросом также экономят время на восстановление работы модуля.
3. Высокая устойчивость и надежность: Соответствие EN 61000-6-2 и защита от короткого замыкания гарантируют стабильную работу GE IC660BBD022 в суровых условиях — например, на строительном объекте модуль работает в условиях пыли и перепадов температуры (5 °C до 55 °C), но продолжает управлять контакторами насосов для подачи воды. Изоляция 2500 В AC между группами также предотвращает повреждение модуля при неожиданном подключении высокого напряжения к одной из групп.
4. Легкая интеграция с RX3i: Полная совместимость с шасси RX3i означает, что GE IC660BBD022 автоматически идентифицируется контроллером, не требуя дополнительной настройки драйверов. Поддержка программного управления (через ПО GE Proficy Machine Edition) позволяет быстро изменять логику работы каналов (например, включение индикатора при срабатывании датчика) без физического переключения проводов.

Примеры применения в отраслях

• Автомобильная промышленность (линия сборки двигателей): На линии GE IC660BBD022 управляет 20 исполнительными механизмами:
  • 12 контакторов электродвигателей роботов (управление движением роботов для монтажа болтов, 230 В AC, 1,2 А);
  • 8 электромагнитных клапанов фиксации двигателей (зафиксирование заготовки при сборке, 24 В DC, 0,6 А).

    При коротком замыкании в одном из клапанов модуль ограничивает ток, отправляет сигнал в контроллер, и система автоматически останавливает робота, предотвращая повреждение детали.

• Энергетика (система питания распределительного пункта): На распределительном пункте GE IC660BBD022 управляет 16 реле автоматического включения резервного питания (AVR):
  • При падении напряжения в одной из зон контроллер RX3i отправляет сигнал в GE IC660BBD022, который закрывает контакты соответствующего реле, подключая резервное питание;
  • 8 световых индикаторов (подключенные к модулю) показывают состояние каждой зоны (зеленый — основное питание, красный — резервное).

    Групповая защита модуля предотвращает выход из строя всех каналов при сбое одного реле.

• Пищевая промышленность (линия упаковки соков): На линии GE IC660BBD022 управляет:
  • 10 контакторов конвейеров подачи бутылок (230 В AC, 1 А);
  • 6 электромагнитных клапанов подачи соков (24 В DC, 0,5 А);
  • 8 световых индикаторов (сигналы о заполнении бутылок: полная/неполная).

    Устойчивость модуля к влажности (до 70%) и пыли позволяет ему работать в условиях мойки линии, а защита от короткого замыкания предотвращает повреждение при попадании воды на клапаны.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип нагрузки и напряжение: Если вам нужно управлять как AC- (например, 230 В контакторы), так и DC-нагрузками (например, 24 В клапаны), GE IC660BBD022 — идеальный выбор благодаря relay-выходам. Для систем только с DC-нагрузками можно рассмотреть Siemens SM 322, но он не поддерживает высокие токи.
  2. Определите количество каналов и групповую защиту: Если нагрузки распределены по типам (например, 10 контакторов + 14 индикаторов), 24 канала GE IC660BBD022 с 4 группами позволят разделить их по группам, упрощая обслуживание.
  3. Для получения информации о совместимости с конкретными нагрузками (например, контакторами Siemens) или настройке логики работы обратитесь к ссылке: [ссылка на продукт GE IC660BBD022].
• Предостережения:
  1. Не превышайте максимальные параметры нагрузки: При подключении нагрузок к GE IC660BBD022 убедитесь, что ток не превышает 2 А (постоянный) и напряжение — 250 В AC/30 В DC. Превышение приведет к выходу из строя контактов или срабатыванию защиты.
  2. Правильно распределяйте нагрузки по группам: Не подключайте все мощные нагрузки (например, 5 контакторов по 1,8 А) в одну группу — максимальный ток на группу GE IC660BBD022 ограничен 10 А (5 каналов × 2 А), поэтому распределяйте нагрузки равномерно по 4 группам.
  3. Регулярно проверяйте контакты и индикаторы: Ежеквартально проверяйте состояние relay-контактов (износ) и светодиоды — износ контактов может привести к нестабильной работе, а красный светодиод группы — к перегрузке, требующей проверки нагрузок.
  4. Отключайте питание при замене модуля: При извлечении/установке GE IC660BBD022 отключите питание шасси RX3i — это предотвращает короткое замыкание и повреждение модуля или контроллера.
