Описание

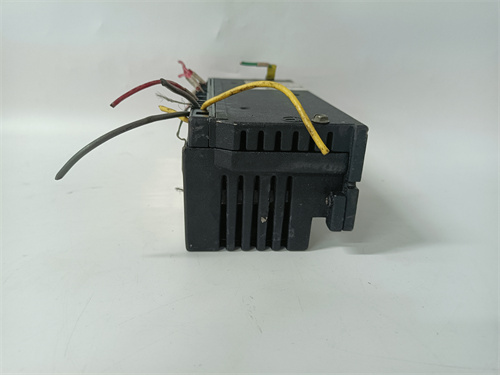

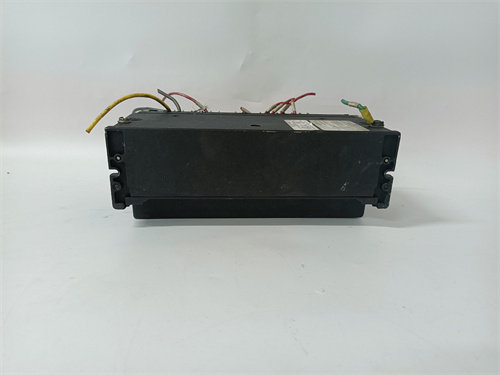

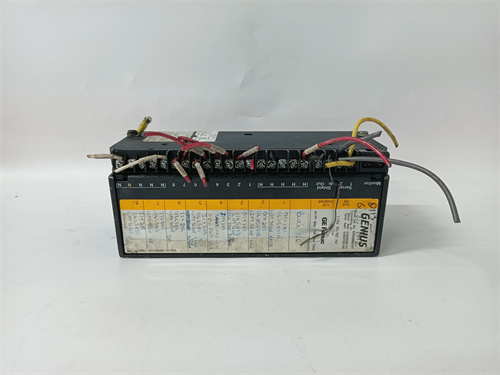

Общая характеристика продукта: GE IC660BBD101
Технические параметры GE IC660BBD101
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль цифрового ввода (Dry Contact) для систем RX7i, серии GE RX7i PAC Systems |
| Каналы ввода | • Количество каналов: 16 (независимые)
・Тип сигнала: Dry Contact (干 контакт) • Поддерживаемое напряжение: 24–250 В АС, 24–30 В DC • Максимальный входной ток: 10 мА (при 24 В DC) • Логика сигнала: Нормально разомкнутый (NO) / Нормально замкнутый (NC) (настраиваемая) • Время отклика: ≤1 мс (на 90% сигнала) |
| Производительность и диагностика | • Частота обновления данных: 1 кГц (на канал)
• Диагностика: Обрыв кабеля, короткое замыкание (на каждом канале) • Защита от помех: EN 61000-4-5 (импульс 2 кВ), EN 61000-4-2 (статика 8 кВ) |
| Совместимость | • Контроллеры GE: IC699CPU310, IC699CPU320
• Шины GE: IC660BBH001 (RX7i Backplane) • ПО для конфигурации: GE Proficy Machine Edition v10.0+ • Сенсоры: Любые с выходом Dry Contact (датчики положения, контакторы) |
| Эксплуатационные условия | • Температурный диапазон: 0 °C – +60 °C (рабочий)
• Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 5 Гц (продолжительная), 50 Гц (кратковременная) • Класс защиты корпуса: IP20 (IEC 60529) |
| Питание и подключение | • Питание: Из шины RX7i (5 В DC, ±5%), потребление ≤2 Вт
• Тип подключения: Клеммные зажимы (для кабелей до 2.5 мм²) • Размеры: 100 × 160 × 30 мм (Ш×Г×В) • Вес: ≤200 г |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности GE IC660BBD101
-
Универсальность подключения
Поддержка Dry Contact и широкого диапазона напряжений (24–250 В АС/24–30 В DC) позволяет GE IC660BBD101 работать с различными типами сенсоров и оборудованием — от мелких датчиков положения (24 В DC) до высоковольтных контакторов (250 В АС), без необходимости в дополнительных адаптерах.
-
Высокая скорость и надежность
Время отклика ≤1 мс и частота обновления 1 кГц гарантируют мгновенное отслеживание изменений статуса оборудования — критично для систем, где задержка может привести к авариям (например, остановка пищевой линии при сбое клапана). Защита от электромагнитных помех предотвращает ложные срабатывания в условиях сильных помех (близко к силовым кабелям).
-
Комплексная диагностика
Встроенная диагностика обрыва кабеля и короткого замыкания на каждом канале позволяет операторам быстро локализовать неисправности — например, при обрыве кабеля к датчику GE IC660BBD101 отправляет сигнал об ошибке в контроллер, что сокращает время восстановления системы в 2–3 раза.
-
Совместимость с RX7i и ПО GE
Оптимизация для контроллеров GE IC699CPU310 и шин GE IC660BBH001 исключает несовместимость issues — модуль автоматически определяется при подключении к шине, и его параметры настраиваются через привычное ПО GE Proficy Machine Edition, сокращая время внедрения.
Примеры применения GE IC660BBD101
-
Пищевые промышленности: Мониторинг линии упаковки
В заводе по производству напитков GE IC660BBD101 подключен к 16 датчикам положения клапанов на линии розлива. Каждый клапан управляет подачей напитка в бутылку — при отключении клапана (из-за механического сбоя) модуль обнаруживает изменение статуса Dry Contact и отправляет сигнал в контроллер GE IC699CPU310 за 0.8 мс. Контроллер останавливает конвеер за 0.5 секунды, предотвращая розлив пустых бутылок и брак. Благодаря диагностике обрыва кабеля, операторы быстро находят поврежденный кабель к датчику, восстановляя работу линии за 10 минут.
-
Энергетика: Мониторинг контакторов на распределительных панелях
В распределительной подстанции 10 кВ GE IC660BBD101 собирает сигналы от 16 контакторов, отвечающих за питание промышленных нагрузок. Каждый контактор имеет Dry Contact, подключенный к каналу модуля — при отключении контактора (например, из-за перегрузки мотора) GE IC660BBD101 передает данные в контроллер RX7i, который через SCADA GE Proficy информирует операторов о сбое. Защита от спайков напряжения (2 кВ) гарантирует, что модуль не срабатывает ложно при перепадах в сети, обеспечивая надежное мониторинг 24/7.
-
Автомобильная промышленность: Контроль состояния роботов
В заводе по сборке автомобилей GE IC660BBD101 отслеживает статус 16 роботов на линии сварки. Каждый робот имеет сигнальный контакт “Готовность к работе” — при сбое робота контакт размыкается, и GE IC660BBD101 сигнализирует контроллеру. Контроллер автоматически перенаправляет задачи на другие роботы, минимизируя простои линии. Время отклика ≤1 мс позволяет быстро реагировать на сбои, поддерживая производительность линии на уровне 95%.
Сравнение с конкурентами
| Параметр | GE IC660BBD101 | Siemens 6ES7521-1BL10-0AA0 | ABB AC500 DI810 |
|---|---|---|---|
| Количество каналов | 16 (Dry Contact) | 16 (24 В DC,PNP) | 8 (24 В DC,NPN) |
| Поддерживаемое напряжение | 24–250 В АС/24–30 В DC | 24 В DC (±20%) | 24 В DC (±15%) |
| Время отклика | ≤1 мс | ≤3 мс | ≤2 мс |
| Диагностика | Обрыв кабеля, короткое замыкание | Только короткое замыкание | Обрыв кабеля |
| Совместимость с GE RX7i | Полная (IC699CPU310, IC660BBH001) | Ограниченная (требует адаптеров) | Ограниченная (требует драйверов) |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE IC660BBD101 если:
- Операционируете с системами GE RX7i (контроллеры IC699CPU310, шены IC660BBH001) и нуждаетесь в сборке цифровых сигналов от Dry Contact-сенсоров или высоковольтного оборудования.
- Требуется высокая скорость отклика (≤1 мс) для критических систем (пищевая промышленность, робототехника), где задержка приводит к браку или авариям.
- Нуждаетесь в комплексной диагностике (обрыв кабеля, короткое замыкание) для сокращения времени восстановления системы.
-
Меры предосторожности:
- При подключении GE IC660BBD101 соблюдайте полярность и номинальное напряжение сенсоров — подключение напряжения выше 250 В АС/30 В DC может повредить каналы модуля.
- Для защиты от электромагнитных помех используйте экранированные кабели при подключении к сенсорам, расположенным ближе к силовым кабелям (например, в распределительных панелях).
- Регулярно проверяйте состояние клеммных зажимов — ослабление контактов может привести к нестабильному сигналу или обрыву кабеля, который модуль интерпретирует как ошибку.
- При конфигурации задержки на срабатывание (для фильтрации помех) не превышайте 10 мс — слишком большая задержка может привести к упуску реальных аварийных сигналов.
IC660BBD101
