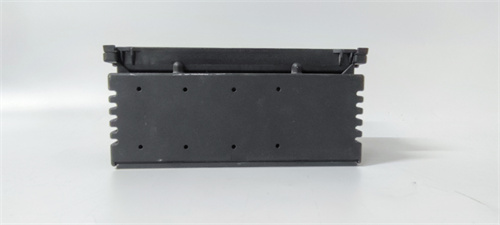

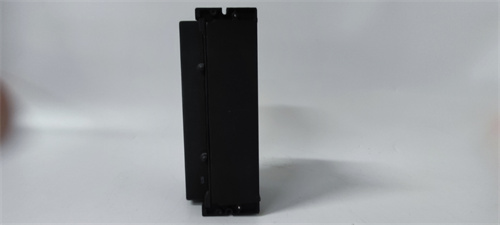

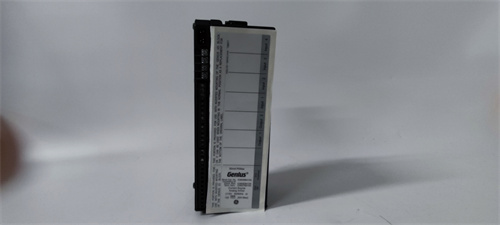

Основное устройство — GE IC660BBS102 — это промышленный модуль интерфейса связи производства компании GE, принадлежащий линейке оборудования GE Fanuc Series 90-30. Он разработан для организации универсальной и надежной передачи данных между контроллерами PLC, модулями I/O, операторскими панелями и удаленными системами мониторинга в сложных автоматизированных производственных средах. Продукт активно используется в энергетике, машиностроении и нефтегазовой промышленности, где требуется совместимость с разными типами интерфейсов и стабильная коммуникация при сильных электромагнитных помехах. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
GE IC660BBS102 относится к линейке многофункциональных коммуникационных модулей GE Fanuc Series 90-30, специализирующейся на расширенной поддержке интерфейсов и ключевых промышленных протоколов. Его ключевая функция — выступать в роли универсального шлюза данных, обеспечивая синхронный обмен управляющими командами, диагностической информацией и параметрами производственных процессов между устройствами с разными типами подключений.
Отличительной особенностью GE IC660BBS102 является “комбинированная конфигурация интерфейсов и расширенная поддержка протоколов”: модуль оснащен одним портом RS-232 (для локального подключения) и одним портом RS-485 (для удаленной связи по балансной линии), а также поддерживает протоколы GE Fanuc SNP (System Network Protocol) и Modbus RTU (в режимах Мастер и Slave). Например, на тепловой электростанции GE IC660BBS102 обеспечивает связь между контроллером GE Fanuc Series 90-30 и двумя группами устройств: локальной операторской панелью (по RS-232) и удаленной группой датчиков параметров пара (по RS-485). Оператор через панель корректирует параметры работы котла, а модуль передает команды контроллеру, который в ответ регулирует процессы подачи топлива и охлаждения. Благодаря высокой помехоустойчивости GE IC660BBS102 стабильно работает вблизи высоковольтного оборудования, предотвращая искажение сигналов и потерю данных пакетов.
Кроме того, GE IC660BBS102 оснащен электрической изоляцией портов (1500 В АС) и защитой от статического разряда (до ±15 кВ), что значительно увеличивает его надежность в суровых промышленных условиях. Модуль имеет световые LED-индикаторы состояния каждого порта и общих ошибок, что упрощает визуальную диагностику неисправностей (например, обрыв линии связи или конфликт протоколов) и сокращает время простоя оборудования.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Промышленный модуль интерфейса связи GE Fanuc Series 90-30 |
| Поддерживаемые интерфейсы | — RS-232: 1 порт (для локального подключения);
— RS-485: 1 порт (для удаленной связи, балансная линия) |
| Поддерживаемые протоколы | GE Fanuc SNP, Modbus RTU (режимы Мастер и Slave) |
| Скорость передачи данных | Настраиваемая: 300 бод – 19.2 кбод |
| Макс. расстояние связи | До 1200 м по линии RS-485 (при использовании экранированного балансного кабеля) |
| Электрическая изоляция | 1500 В АС (между портами, между портами и шасси контроллера) |
| Защита от помех | Защита от статического разряда ±15 кВ, фильтрация электромагнитных помех |
| Питание | 5 В DC (от шасси контроллера GE Fanuc Series 90-30); Потребляемый ток: ≤55 мА |
| Температурный диапазон | 0 °C ~ +60 °C (рабочая); -40 °C ~ +85 °C (хранение) |
| Класс защиты | IP20 (монтаж в шкафу управления; защита от попадания предметов >12 мм) |
| Тип монтажа | На шасси контроллера GE Fanuc Series 90-30; совместим с контроллерами IC693CPU363, IC693CPU374 |
| Индикаторы состояния | LED-индикаторы: питание (зелёный), активность RS-232 (жёлтый), активность RS-485 (жёлтый), ошибка (красный) |
| Совместимость | Контроллеры GE Fanuc Series 90-30; модули I/O с интерфейсами RS-232/RS-485; операторские панели; датчики; серверы мониторинга с поддержкой SNP/Modbus RTU |
Основные преимущества и особенности
- Комбинированная конфигурация интерфейсов: GE IC660BBS102 сочетает в себе локальный интерфейс RS-232 и удаленный RS-485, что устраняет необходимость в использовании нескольких коммуникационных модулей и оптимизирует затраты на оборудование.
- Высокая надежность и помехоустойчивость: Электрическая изоляция и защита от статического разряда обеспечивают стабильную работу GE IC660BBS102 в условиях сильных электромагнитных помех (например, на производственных площадках с большой концентрацией электрооборудования), предотвращая сбои в передаче данных.
- Универсальность протоколов: Поддержка популярных промышленных протоколов SNP и Modbus RTU (в двух режимах) делает модуль совместимым с широким спектром устройств от разных производителей, упрощая интеграцию в существующие системы.
- Простота диагностики и настройки: LED-индикаторы состояния упрощают визуальный контроль работы портов, а гибкая настройка скорости передачи позволяет адаптировать GE IC660BBS102 к требованиям конкретного приложения — от медленной передачи диагностики до быстрой передачи управляющих команд.
Типичные сценарии применения
- Энергетика — мониторинг и управление котлом: На тепловой электростанции GE IC660BBS102 обеспечивает связь между контроллером Series 90-30 и локальной операторской панелью (по RS-232) sowie 8-мя удаленными датчиками температуры и давления (по RS-485). Данные с датчиков передаются контроллеру для анализа, а оператор через панель корректирует параметры подачи топлива, получая обратную связь в реальном времени через модуль.
- Машиностроение — управление линией сборки станков: На заводе производства металлообрабатывающих станков GE IC660BBS102 соединяет контроллер с локальной ПК для управления программным обеспечением (по RS-232) и 6-мя удаленными модулями I/O (по RS-485). Контроллер передает команды на модули I/O для регулирования механизмов станков, а ПК регистрирует данные о производственном процессе и диагностике.
- Нефтегазовая промышленность — контроль трубопровода: На трубопроводной станции GE IC660BBS102 подключен к локальной сигнальной панели (по RS-232) и 10-мя удаленными датчиками расхода нефти (по RS-485). При обнаружении отклонений от нормы контроллер через модуль активирует сигнализацию на панели и отправляет команды на регулирующие клапаны, предотвращая аварийные ситуации.
Сравнение с конкурентами (с обычным модулем интерфейса связи)
| Параметр сравнения | GE IC660BBS102 | Обычный модуль интерфейса связи (конкурента) |
|---|---|---|
| Поддерживаемые интерфейсы | RS-232 + RS-485 | Только один интерфейс (RS-232 или RS-485) |
| Поддерживаемые протоколы | SNP, Modbus RTU (Мастер/Slave) | Только один протокол (например, Modbus RTU Slave) |
| Защита от помех | ±15 кВ от статики, 1500 В АС изоляция | ±8–10 кВ от статики, отсутствие изоляции |
| Скорость передачи | До 19.2 кбод | До 9.6 кбод (нижняя максимальная скорость) |
| Индикаторы состояния | Четыре индикатора (питание, активность, ошибка) | Два индикатора (питание, ошибка) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите потребности в коммуникации: Выбирайте GE IC660BBS102 если вам нужно организовать одновременно локальную связь по RS-232 и удаленную по RS-485 с поддержкой протоколов SNP или Modbus RTU. Для простых сценариев с одним типом интерфейса можно выбрать однопортовые модели.
- Учтите условия эксплуатации: Модуль идеально подходит для сред с сильными электромагнитными помехами (например, близко к трансформаторам или электродвигателям) благодаря своей расширенной защите.
- Проверьте совместимость с контроллером: Убедитесь, что модуль совместим с вашим контроллером GE Fanuc Series 90-30 — это гарантирует правильную интеграцию и отсутствие программных конфликтов.
Правила эксплуатации
- Правильное подключение кабелей: Для RS-485 используйте экранированные балансные кабели, обеспечьте надежное заземление экрана и установите терминаторы 120 Ом на концах линии. Для RS-232 используйте кабели с защитой от помех, ограничьте длину линии до 15 м.
- Регулярная проверка индикаторов: Каждый день контролируйте состояние LED-индикаторов — активность жёлтых индикаторов подтверждает передачу данных, а красный индикатор ошибки требует немедленного расследования (проверка кабелей, настройки протоколов).
- Оптимизация скорости передачи: Для удаленных связей RS-485 (до 1200 м) используйте низкие скорости (300–9600 бод); для локальных RS-232 — высокие скорости (до 19.2 кбод) для ускорения обмена данными.
