Описание
Инициальное описание продукта и ссылка

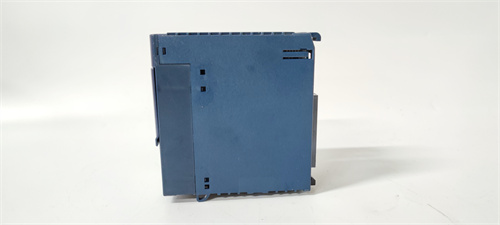

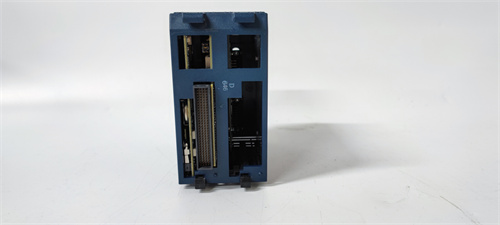

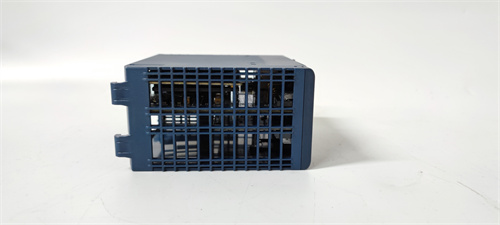

Основное устройство — GE IC660EBD024 — это промышленный модуль цифровых выходов (DO) производства компании GE, принадлежащий линейке оборудования GE Fanuc RX3i. Он разработан для точной передачи дискретных управляющих сигналов от контроллеров PLC к исполнительным механизмам (реле, контакторы, лампы сигнализации) в сложных автоматизированных производственных системах. Продукт активно используется в энергетике, машиностроении и нефтегазовой промышленности, где требуется высокая надежность и быстрая реакция на команды контроллера даже в суровых промышленных условиях. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
GE IC660EBD024 относится к линейке модулей I/O GE Fanuc RX3i, специализирующейся на совместимости с контроллерами серии RX3i и расширенной защитой от внешних воздействий. Его ключевая функция — преобразовать цифровые команды контроллера в дискретные сигналы, обеспечивая управление исполнительными механизмами и обратную связь о состоянии работы.
Отличительной особенностью GE IC660EBD024 является “высокая плотность каналов и усиленная защита исполнительных механизмов”: модуль оснащен 24 независимыми цифровыми выходами на транзисторной основе (PNP), поддерживающими напряжение 24 В DC и максимальный ток на канал до 0.5 А. Например, на заводе производства автомобильных компонентов GE IC660EBD024 управляет 16 контакторами конвейерной линии и 8 лампами сигнализации: при получении команды от контроллера о наличии брака в продукте, модуль активирует соответствующую лампу и останавливает секцию конвейера через контактор. Благодаря компактному дизайну GE IC660EBD024 легко монтируется в шасси контроллеров RX3i, оптимизируя использование пространства в шкафу управления.
Кроме того, GE IC660EBD024 оснащен функциями защиты от короткого замыкания, перегрузки и перегрева, а также электрической изоляцией групп каналов (1500 В АС). Это предотвращает повреждение модуля и подключенного оборудования при нештатных ситуациях (например, коротком замыкании в цепи контактора). Модуль имеет LED-индикаторы состояния каждого выхода, что упрощает визуальную диагностику неисправностей и сокращает время обслуживания.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Промышленный модуль цифровых выходов (DO) GE Fanuc RX3i |
| Количество каналов | 24 независимых цифровых выходов |
| Тип выходных ключевых элементов | Транзисторы PNP |
| Параметры выходных сигналов | — Напряжение: 24 В DC (диапазон 18–30 В);
— Максимальный ток на канал: 0.5 А; — Максимальный ток на группу (8 каналов): 2 А |
| Электрическая изоляция | 1500 В АС (между группами каналов, между группами и шасси контроллера) |
| Функции защиты | От короткого замыкания (ограничение тока), перегрузки (отключение группы при превышении тока), перегрева (отключение при температуре >85 °C) |
| Время ответа | ≤1 мс (для быстрой реакции на команды контроллера) |
| Питание | 24 В DC (от шасси контроллера GE Fanuc RX3i); Потребляемый ток: ≤60 мА |
| Температурный диапазон | 0 °C ~ +60 °C (рабочая); -40 °C ~ +85 °C (хранение) |
| Класс защиты | IP20 (монтаж в шкафу управления; защита от попадания предметов >12 мм) |
| Тип монтажа | На шасси контроллера GE Fanuc RX3i; совместим с шасси IC698CHS014, IC698CHS024 |
| Индикаторы состояния | LED-индикаторы для каждого выхода (зелёный — выход активен, выключен — выход неактивен) и индикатор питания (зелёный) |
| Совместимость | Контроллеры GE Fanuc RX3i (IC698CPU310, IC698CPU330); исполнительные механизмы с питанием 24 В DC (реле, контакторы, лампы) |
Основные преимущества и особенности
- Высокая плотность каналов: 24 выхода в компактном модуле позволяют управлять большим количеством исполнительных механизмов, уменьшая количество устройств в системе и упрощая монтаж. В отличие от модулей с аналогичными габаритами (16 выходов), GE IC660EBD024 оптимизирует использование пространства в шкафу управления.
- Усиленная защита оборудования: Функции защиты от короткого замыкания, перегрузки и перегрева предотвращают выход модуля и подключенных механизмов из строя, что критично для стабильности производственных процессов.
- Быстрая реакция и надежность: Время ответа ≤1 мс обеспечивает мгновенную реакцию на команды контроллера, а электрическая изоляция гарантирует стабильную работу GE IC660EBD024 в условиях сильных электромагнитных помех (например, на цехах с металлообрабатывающим оборудованием).
- Простота диагностики: LED-индикаторы каждого выхода позволяют операторам быстро определить состояние работы исполнительного механизма — если индикатор горит, но механизм не реагирует, проблема находится в цепи или механизме itself.
Типичные сценарии применения
- Машиностроение — управление фрезерным станком с ЧПУ: На ЧПУ-фрезере GE IC660EBD024 управляет 12 реле (контроль подачи смазки, охлаждения, вращения шпинделя) и 12 лампами сигнализации. При обнаружении низкого уровня смазки контроллер через модуль активирует сигнальную лампу и останавливает шпиндель, предотвращая повреждение инструмента. Быстрое время ответа модуля гарантирует своевременную реакцию на нештатные ситуации.
- Энергетика — управление системой защиты трансформатора: На электростанции GE IC660EBD024 подключен к 16 контакторам системы защиты трансформатора и 8 кнопкам аварийного останова. При превышении температуры трансформатора контроллер через модуль отправляет команду на отключение контактора и активирует аварийную сигнализацию, предотвращая разрушение оборудования.
- Нефтегазовая промышленность — управление клапанами трубопровода: На трубопроводной станции GE IC660EBD024 управляет 20 регулирующими клапанами и 4 лампами сигнализации давления. При аварийном повышении давления контроллер через модуль открывает сбросные клапаны и активирует сигнальную лампу, предотвращая разрыв трубопровода. Защита от короткого замыкания предотвращает выход модуля из строя при повреждении цепи клапана.
Сравнение с конкурентами (с обычным модулем цифровых выходов)
| Параметр сравнения | GE IC660EBD024 | Обычный модуль цифровых выходов (конкурента) |
|---|---|---|
| Количество каналов | 24 | 16 (нижняя плотность) |
| Максимальный ток на канал | 0.5 А | 0.3 А (ограниченная мощность) |
| Функции защиты | Короткое замыкание, перегрузка, перегрев | Только короткое замыкание (ограниченная) |
| Время ответа | ≤1 мс | ≤3 мс (медленнее реакция) |
| Электрическая изоляция | 1500 В АС (между группами) | 1000 В АС (ограниченная защита) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите количество и требования к исполнительным механизмам: Выбирайте GE IC660EBD024 если вам нужно управлять до 24 исполнительными механизмами с током до 0.5 А на канал. Для механизмов с большим током (например, >0.5 А) используйте реле-расширители или модули с мощными выходами GE.
- Учтите условия эксплуатации: Модуль подходит для работы в диапазоне 0 °C ~ +60 °C. Для использования в холодных условиях (например, на открыточных площадках в зимний период) оборудуйте шкаф управления термостатикой.
- Проверьте совместимость с контроллером: Убедитесь, что модуль совместим с вашим шасси GE Fanuc RX3i — это гарантирует правильное электрическое соединение и программную интеграцию.
Правила эксплуатации
- Не превышайте номинальные параметры: Для каждого канала не превышайте ток 0.5 А и напряжение 30 В DC. Превышение параметров может привести к повреждению транзисторов и выходу модуля из строя.
- Регулярная проверка соединений: Каждую неделю осматривайте кабели и разъемы GE IC660EBD024 — вибрации в промышленных условиях могут ослабить контакты, что приводит к неисправностям в работе исполнительных механизмов. Используйте фиксаторы для кабелей.
- Диагностика ошибок: При неработе исполнительного механизма проверьте состояние LED-индикатора соответствующего выхода. Если индикатор горит, проверьте цепь и механизм; если индикатор не горит, проверьте команду контроллера и питание модуля. При активации защиты от перегрева отключите модуль и дайте ему остыть, затем устраните причину перегрузки.
Предложение по подготовке документации
Хотите, чтобы я подготовил подробное руководство по настройке и эксплуатации GE IC660EBD024? Оно будет включать схемы электрического соединения с исполнительными механизмами, рекомендации по распределению нагрузки по группам каналов, алгоритм диагностики неисправностей и примеры конфигурации для машиностроительных и энергетических объектов. Это поможет вашим инженерам быстро развернуть модуль и обеспечить стабильное управление автоматизированными процессами.
