Описание
Общая информация о продукте

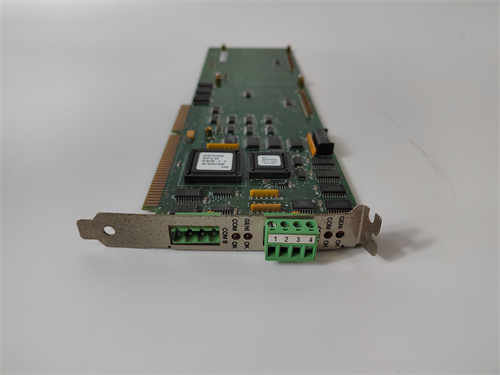

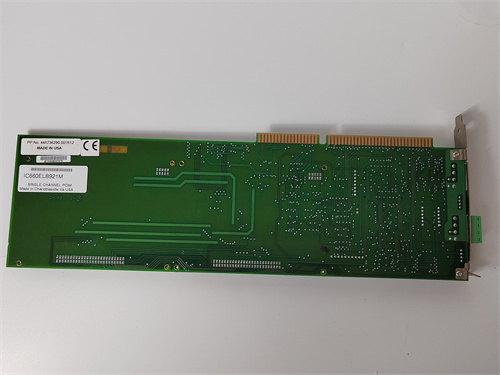

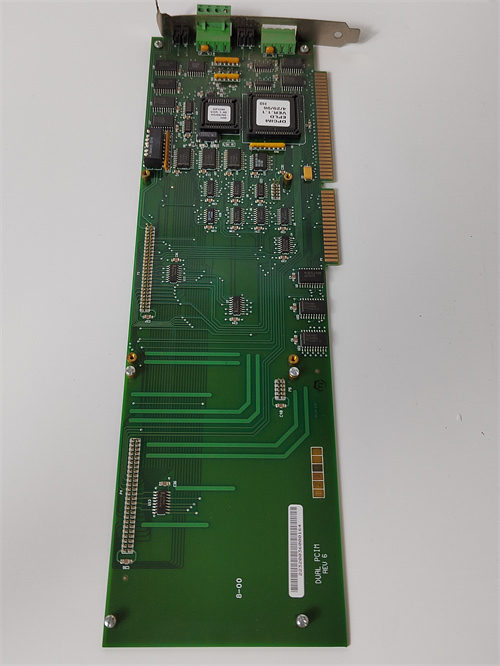

Первым делом представим GE IC660ELB921M — это промышленный блок расширения шасси (I/O rack extender) из серии GE RX3i, предназначенный для увеличения расстояния между основным шасси контроллера PLC и распределенными модулями I/O (входов/выходов) в автоматизированных системах. Модуль обеспечивает высокоскоростную передачу данных по оптическому или медному кабелю, galvanic изоляцию и поддержку большого количества расширяемых модулей, что делает его актуальным для крупных производственных площадок (например, цеха автомобилестроения, нефтегазовые комплексы) с распределенными оборудованием. Детальную информацию о технических характеристиках, схемах подключения и совместимости с контроллерами RX3i можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IC660ELB921M].
Блок GE IC660ELB921M отличается надежностью и гибкостью — например, на автомобильном заводе он соединяет основное шасси контроллера GE RX3i (расположенное в центральном щите) с 3 распределенными шасси I/O (расположенными на линиях сборки, на расстоянии 50–200 м): через оптический кабель передаёт данные с скоростью 100 Мбит/с, без искажений и задержек. Благодаря galvanic изоляции 2500 В DC, GE IC660ELB921M защищает основное шасси от электромагнитных помех, возникающих от электродвигателей конвейеров, а поддержка до 8 расширяемых модулей I/O (цифровых, аналоговых) позволяет подключать датчики и исполнительные механизмы напрямую к распределенным шасси. Также GE IC660ELB921M легко настраивается через программное обеспечение GE Proficy Machine Edition, не требует сложной конфигурации и совместим с другими модулями серии IC660 (например, питательным блоком GE IC660PWR501 для распределенных шасси).
Технические параметры продукта
GE IC660ELB921M имеет технические характеристики, оптимизированные для расширения шасси PLC:
-
Параметры коммуникации и расстояния:
- Тип интерфейса: Дуплексный оптический порт (SC/ST разъем) или медный порт (RJ45) — выбирается в зависимости от расстояния;
- Скорость передачи данных: 100 Мбит/с (полу Duplex) — гарантирует отсутствие задержек при передаче больших объемов данных;
- Максимальное расстояние:
- По оптическому кабелю (многорежимный): До 2000 м;
- По медному кабелю (CAT5e/CAT6): До 100 м;
- Протокол коммуникации: GE Genius Bus — специализированный протокол для систем RX3i, обеспечивающий синхронизацию между основным и расширенным шасси.
-
Параметры поддержки модулей и защиты:
- Количество поддерживаемых расширяемых шасси: До 8 шасси per блок GE IC660ELB921M;
- Тип поддерживаемых модулей I/O: Цифровые (входы/выходы), аналоговые (преобразователи сигналов), специализированные (для температуры, давления) серии RX3i;
- Galvanic изоляция: 2500 В DC между основным шасси, расширенным шасси и линией коммуникации — защита от перепадов напряжения и ЭМП;
- Электромагнитная совместимость (EMC): Соответствует стандартам EN 55011 Class B и EN 61000-6-2 — устойчивость к радиочастотным полям (10 В/м) и статическому разряду (±8 кВ).
-
Параметры эксплуатации и питания:
- Питание: 24 В DC ±20% (индустриальное стандартное напряжение), подключается к основному шасси RX3i;
- Потребляемый ток: ≤500 мА (при максимальной нагрузке — 8 расширяемых шасси);
- Температурный диапазон работы: 0 °C до +60 °C (без снижения производительности);
- Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
- Тип монтажа: Встраивание в шасси RX3i (стандартный слот 1U) — совместимо с шасси IC695CHS012/IC695CHS024;
- Сигнализация состояния: 3 светодиодных индикатора — питание (PWR, зелёный), связь (LINK, зелёный), ошибка (FAULT, красный) — визуальная диагностика.
Преимущества и особенности
GE IC660ELB921M выделяется среди блоков расширения шасси благодаря ряду уникальных преимуществ:
-
Длинное расстояние передачи и высокая скорость: Возможность передачи данных до 2000 м по оптическому кабелю и 100 м по медному делает GE IC660ELB921M идеальным для крупных площадок (например, нефтегазовые комплексы с распределенными оборудованием). В отличие от стандартных блоков (максимальное расстояние 10 м), он не требует дополнительных репитеров, снижая сложность и стоимость системы.
-
Гибкая поддержка расширения и совместимость: Поддержка до 8 расширяемых шасси и всех модулей RX3i позволяет масштабировать систему по мере роста производства — например, при добавлении новой линии сборки достаточно подключить дополнительное шасси через GE IC660ELB921M, не заменяя основной контроллер. Совместимость с программным обеспечением Proficy Machine Edition также упрощает настройку и управление.
-
Прочная защита и надежность: Galvanic изоляция 2500 В DC и устойчивость к ЭМП гарантируют работу в условиях сильных помех (например, на заводах с большим количеством электродвигателей). Средний наработанный ресурс (MTBF) ≥200 000 часов (≈22,8 года) также подтверждает долговечность и снижает риск простоев из-за неисправности блока.
-
Простота монтажа и настройки: Встраивание в стандартный слот шасси RX3i и автоматическое определение расширяемых шасси через Proficy Machine Edition сокращают время монтажа до 30 минут. Не требуется дополнительное программирование — блок начинает работать сразу после подключения кабеля.
Примеры применения в отраслях
GE IC660ELB921M широко используется для расширения систем PLC в крупных промышленных объектах:
-
Автомобилестроение (завод с 5 линиями сборки): На заводе GE IC660ELB921M соединяет основное шасси RX3i (центральный щит) с 5 распределенными шасси:
- Каждая линия сборки имеет шасси с 4 модулями: 2 цифровых входных (для фотоэлементов), 1 аналоговый (для датчиков положения), 1 специализированный (для температуры сварки);
- Данные передаются по оптическому кабелю (расстояние 150–200 м per линию) с скоростью 100 Мбит/с — операторы в центральном кабинете видят состояние всех линий в реальном времени;
- Galvanic изоляция защищает основное шасси от помех от электродвигателей конвейеров.
-
Нефтегаз (нефтеперерабатывающий завод): На заводе GE IC660ELB921M расширяет систему для 3 цехов:
- Цех перегонки: Шасси с модулями для датчиков давления (4–20 мА) и клапанов регулирования;
- Цех хранения: Шасси с модулями для датчиков уровня нефти (0–10 В DC);
- Цех подготовки: Шасси с модулями для температурных датчиков (термокупли);
- Расстояние между цехами до 1500 м — данные передаются по оптическому кабелю, без искажений даже при высоком уровне помех от трансформаторов.
-
Пищевая промышленность (крупный завод по производству консервов): На заводе GE IC660ELB921M подключает 4 распределенных шасси:
- Линия очистки сырья: Шасси с цифровыми выходами для насосов;
- Линия упаковки: Шасси с аналоговыми модулями для датчиков скорости конвейеров;
- Линия стерилизации: Шасси с модулями для температурных датчиков печи;
- Медный кабель (расстояние 50–80 м) используется для экономии — GE IC660ELB921M обеспечивает стабильную передачу данных.
Сравнение с конкурентами
Для оценки преимуществ GE IC660ELB921M рассмотрим его сравнение с аналогичными блоками расширения — Siemens S7-1500 ET 200MP (IM 155-6 PN ST) и Rockwell Allen-Bradley 1756-ENBT/A.
| Параметр | GE IC660ELB921M | Siemens S7-1500 ET 200MP | Rockwell 1756-ENBT/A |
|---|---|---|---|
| Максимальное расстояние | 2000 м (оптика) / 100 м (медь) | 100 м (медь) / 200 м (оптика) | 100 м (медь) / 500 м (оптика) |
| Скорость передачи | 100 Мбит/с | 1000 Мбит/с (Gigabit Ethernet) | 100 Мбит/с |
| Поддерживаемые шасси | До 8 | До 4 | До 6 |
| Galvanic изоляция | 2500 В DC | 500 В DC | 1500 В DC |
| Совместимость | GE RX3i | Siemens S7-1500 | Rockwell ControlLogix |
| Стоимость (средняя) | Средняя | Высокая | Высокая |
Как видно из таблицы, GE IC660ELB921M превосходит конкурентов по максимальному расстоянию передачи (2000 м vs 200–500 м) и количеству поддерживаемых шасси (8 vs 4–6), что критично для крупных площадок. По сравнению с Siemens ET 200MP, он имеет лучшую изоляцию (2500 В DC vs 500 В DC) и более низкую стоимость, а по сравнению с Rockwell 1756-ENBT/A — больше возможностей для масштабирования. Уникальное преимущество — поддержка как оптического, так и медного кабеля — делает его универсальным для разных условий эксплуатации.
Советы по выбору и предостережения
-
Советы по выбору:
- Учтите расстояние и тип кабеля: Если вам нужно передавать данные на расстояние >100 м (например, между цехами), GE IC660ELB921M с оптическим кабелем — идеальный выбор. Для расстояний <100 м можно использовать медный кабель (экономия затрат).
- Оцените количество расширяемых модулей: При необходимости подключить >4 шасси GE IC660ELB921M подойдет лучше, чем Siemens ET 200MP (до 4 шасси) или Rockwell 1756-ENBT/A (до 6 шасси).
- Для получения информации о сертификациях (UL, CE), рекомендациях по выбору кабеля или обновлениях прошивки обратитесь к ссылке: [ссылка на продукт GE IC660ELB921M].
-
Предостережения:
- Используйте только сертифицированные кабели: Для оптического кабеля выбирайте многорежимные модели (OM3/OM4) с разъемами SC/ST, для медного — CAT5e/CAT6 (шитый, для промышленных условий). Несертифицированные кабели приведут к потере данных или снижению скорости.
- Соблюдайте правила прокладки кабелей: Оптический кабель не должен перегибаться под углом <90° (риск повреждения сердцевины), а медный кабель должен быть прокладыван远离 высоковольтных линий (избегаем помех).
- Регулярно проверяйте состояние связи: Периодически проверяйте индикатор LINK (зеленый) — его гасение или мигание указывает на проблемы с кабелем или расширенным шасси. При ошибке быстро замените кабель, чтобы избежать остановки системы.
