Описание

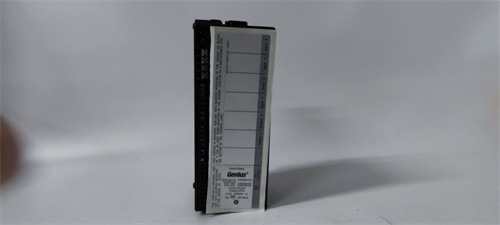

GE IC660ERD024C — это высоконадежный цифровой модуль вывода для систем автоматического управления GE RX3i (Series 90-30), разработанный компанией General Electric — ведущим производителем индустриальных автоматизационных решений. Он специализируется на передаче управляющих дискретных сигналов от контроллера к исполнительным механизмам (реле, контакторы, клапаны, двигатели и другие устройства) в промышленных объектах, где требуется высокая надежность и точность сигнальной передачи. Благодаря большому количеству каналов, гибкой конфигурации, расширенной защите и полной совместимостью с экосистемой GE RX3i, GE IC660ERD024C стал предпочтительным выбором в машиностроении, энергетике, нефтегазовой промышленности и крупных производственных комплексах.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Цифровой модуль вывода (DO) для контроллеров GE RX3i (Series 90-30) |
| Количество каналов | 24 дискретных каналов вывода (индивидуально конфигурируемых) |
| Тип вывода | Режим источника тока (sourcing) / стока тока (sinking) — настраиваемый |
| Максимальный ток на канал | 0.5 А (постоянный), 2 А (кратковременный, до 10 с) |
| Напряжение питания для нагрузок | 24 В ПО |
| Изоляция | Канал-к-каналу и канал-к-бэкенду: 500 В АС (на 1 мин) |
| Рабочая температура | -20 °C – +60 °C |
| Степень защиты | IP20 (для монтажа в шкаф) |
| Устойчивость к вибрациям | До 2 g (10–500 Гц) |
| Совместимость | Контроллеры GE RX3i, программное обеспечение GE Proficy Machine Edition |
| Сертификации | CE, UL, CSA, IEC 61131-2, EN 61000 (ЭМС), RoHS |
Основные преимущества и особенности
1. Гибкость конфигурации и масштабируемость
GE IC660ERD024C оснащен 24 каналами, каждый из которых может быть индивидуально настроен через программное обеспечение GE Proficy Machine Edition на режим sourcing или sinking. Это обеспечивает универсальность модуля для подключения к различным типам исполнительных устройств — от низкопотребляющих реле до среднемощных контакторов, избежая необходимости использования дополнительных адаптеров. Большое количество каналов позволяет управлять множеством механизмов одновременно, что актуально для крупных автоматизированных систем (например, производственных линий с несколькими工位 или энергетических объектов с множеством вспомогательных устройств).
2. Высокая надежность и расширенная защита
Модуль оборудован комплексной системой защиты каналов: от короткого замыкания, перегрузки по току и переvoltaжа. При возникновении нештатного режима (например, короткое замыкание на нагрузке) GE IC660ERD024C автоматически ограничивает ток или отключает канал, предотвращая повреждение самого модуля и контроллера. Дополнительная электрическая изоляция каналов и соответствие стандарту EN 61000 обеспечивают устойчивость к электромагнитным помехам (ЭМП), что критично для работы в сложных индустриальных средах — например, вблизи мощных двигателей, трансформаторов или сварочного оборудования.
3. Простота интеграции и диагностики
Как компонент экосистемы GE RX3i, GE IC660ERD024C обеспечивает плагинтеграцию с контроллерами серии без необходимости дополнительных драйверов. Модуль автоматически определяется программным обеспечением GE Proficy Machine Edition, что ускоряет процесс конфигурации и отладки. Он оснащен световыми индикаторами состояния каждого канала (LED) и общей индикацией питания, которые позволяют операторам мгновенно выявлять неполадки (например, отключение исполнительного устройства или короткое замыкание), сокращая время диагностики и простоя оборудования.
4. Надежность и длительный срок службы
GE IC660ERD024C изготовлен из высококачественных индустриальных компонентов, прошедших строгие тесты на долговечность и устойчивость к суровым условиям. Конструкция модуля предусматривает эффективный теплоотвод, что позволяет ему работать в круглосуточном режиме без снижения производительности. Модуль не требует сложного обслуживания, а его стандартный дизайн для монтажа на DIN-рейку упрощает установку и замену в существующих системах.
Сферы применения и практические кейсы
1. Машиностроение: Автоматизированная линия обработки автомобильных деталей
В крупном автозаводе GE IC660ERD024C используется для управления исполнительными механизмами линии обработки кузовных деталей: транспортными конвеерами, прессами, сварочными роботами и системами контроля качества. 24 канала модуля позволяют одновременно управлять всеми ключевыми механизмами нескольких工位，а гибкая конфигурация режимов sourcing/sinking обеспечила совместимость с компонентами разных брендов (некоторые исполнители работают в режиме sourcing, другие — sinking). Высокая устойчивость к ЭМП предотвратила ложные сигналы от сварочного оборудования, сократив время простоя на 28%.
2. Энергетика: Система управления вспомогательными устройствами ГЭС
На гидроэлектростанции GE IC660ERD024C интегрирован в контроллер GE RX3i для управления вспомогательными системами: насосами охлаждения, вентиляторами турбин, системами подачи масла и сигнальными маячками. Модуль передаёт управляющие сигналы от контроллера к исполнителям, а его защита от короткого замыкания предотвратила повреждение контроллера при случайном сбое в кабеле насоса. Индикаторы каналов позволяют операторам быстро выявлять неисправности и устранять их за минимальное время, а плагинтеграция с ПО GE Proficy Machine Edition 简化了系统升级时的参数调整流程.
3. Нефтегазовая промышленность: Контроль добывающих установок
На наземной добывающей площадке GE IC660ERD024C используется для управления клапанами добывающих скважин, насосными станциями и системами сигнализации. 24 канала модуля позволяют управлять оборудованием нескольких скважин одновременно, а настраиваемые режимы sourcing/sinking обеспечили совместимость с старым и новым оборудованием на площадке. Устойчивость к вибрациям и перепадам температуры гарантирует надежную работу в условиях полевых эксплуатаций, а расширенная защита от ЭМП предотвратила ложные срабатывания системы при работе буровых установок.
Сравнение с конкурентами
| Параметр сравнения | GE IC660ERD024C | Конкурент (например, Siemens SM 322) |
|---|---|---|
| Количество каналов | 24 | 8/16/32 (в разных модификациях) |
| Режимы работы | Sourcing/sinking (настраиваемые) | Только sourcing или только sinking |
| Максимальный ток на канал | 0.5 А (постоянный), 2 А (кратковременный) | 0.5 А (постоянный), 1.5 А (кратковременный) |
| Изоляция каналов | 500 В АС | 250 В АС |
| Индикаторы каналов | LED для каждого канала | LED для группы каналов |
| Совместимость с ПО | Плагинтеграция с GE Proficy Machine Edition | Требует дополнительной конфигурации |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем GE RX3i: Выбирайте GE IC660ERD024C для идеальной интеграции с контроллерами серии — это гарантирует плагинтеграцию, совместимость с ПО GE Proficy Machine Edition и доступ ко всем функциям.
- Для крупных проектов с разными типами исполнителей: Модуль идеально подходит, если требуется управлять устройствами в режимах sourcing и sinking одновременно (например, совмещение старого и нового оборудования), благодаря гибкой конфигурации каналов.
- Для сложных индустриальных средах: Рекомендуется для объектов с высоким уровнем ЭМП, перепадами температуры или вибрациями (например, добывающие площадки, заводы с мощным электрооборудованием), благодаря расширенной защите и устойчивости к внешним факторам.
- Для экономии места в шкафу: 24 канала позволяют заменить несколько модулей с меньшим количеством каналов, экономя место в электрических шкафах и упрощая монтаж.
Безопасные практики
- Правильный монтаж: Монтируйте GE IC660ERD024C в закрытом электрическом шкафу с достаточной вентиляцией, 远离 источников тепла и влаги. Соблюдайте расстояние между модулем и высоковольтным оборудованием не менее 10 см для минимизации влияния ЭМП.
- Подключение исполнительных устройств: Не превышайте максимальные параметры тока для каждого канала (0.5 А постоянный, 2 А кратковременный). При подключении высокопотребляющих устройств используйте дополнительные реле или контакторы для защиты модуля.
- Конфигурация через ПО: Перед запуском системы тщательно настройте режимы работы каналов (sourcing/sinking) через GE Proficy Machine Edition, соответствующие типу подключенных устройств. Создайте резервную копию конфигурации для быстрого восстановления при сбое.
- Периодическое обслуживание: Каждые 6 месяцев проводите визуальный осмотр модуля: проверяйте состояние контактов, индикаторы LED и отсутствие следов коррозии или перегрева. Периодически проверяйте кабели и исполнительные устройства на наличие износа или повреждений.
Для получения детальной документации (руководство по монтажу, схемы подключения, руководство по конфигурации) на GE IC660ERD024C рекомендуется обратиться к официальной ссылке на продукт или связаться с технической поддержкой GE.
