Описание
Инициальное описание продукта и ссылка

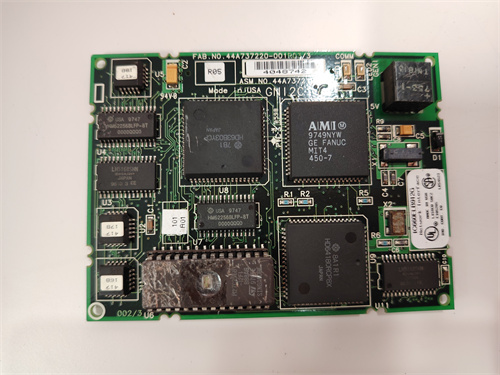

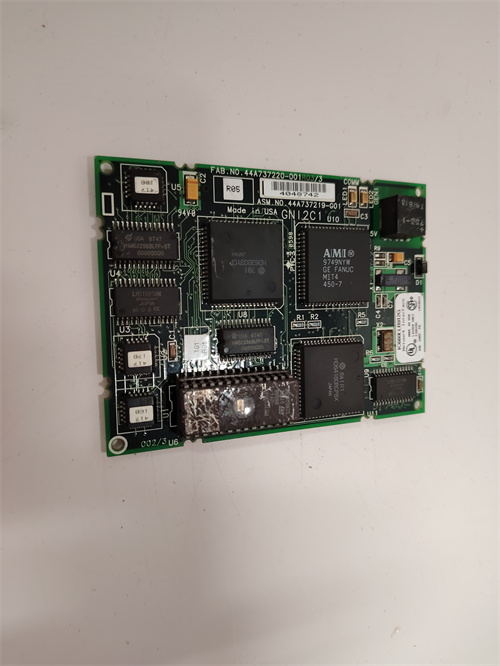

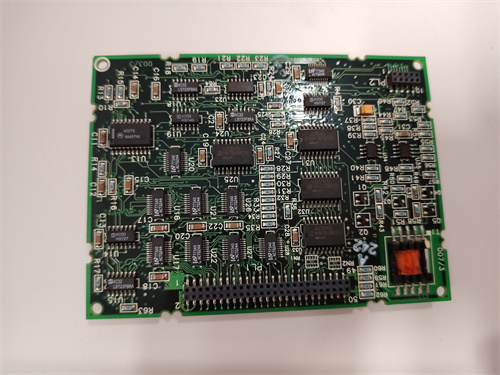

Основное устройство — GE IC660HHM501 — это промышленный модуль интерфейса Human-Machine Interface (HMI) для систем PLC производства компании GE, принадлежащий линейке оборудования GE Fanuc Series 90-30. Он разработан для организации удобного взаимодействия операторов с автоматизированными производственными системами через локальную панель управления, обеспечивая мониторинг параметров, ввод команд и диагностику неисправностей. Продукт активно используется в энергетике, машиностроении и нефтегазовой промышленности, где требуется интуитивно понятный интерфейс и надежность в суровых промышленных условиях. Ссылка на продукт будет предоставлена позже; ниже представлено детальное описание его функционала, технических характеристик и практических применений.
Основное описание продукта
GE IC660HHM501 относится к линейке специализированных HMI-модулей GE Fanuc Series 90-30, специализирующейся на полной совместимости с контроллерами серии 90-30 и оптимизированной для быстрой интеграции в существующие системы. Его ключевая функция — выступать в роли посредника между оператором и контроллером, преобразуя графические команды оператора в цифровые сигналы для PLC и обратно отображая данные процесса в читаемом формате.
Отличительной особенностью GE IC660HHM501 является “компактный дизайн, интуитивно понятный интерфейс и расширенные возможности диагностики”: модуль оснащен монохромным LCD-дисплеем (2 х 16 символов) и 16 программно настраиваемыми кнопками, поддерживает отображение текстовых сообщений, числовых параметров и статусов процессов, а также позволяет вводить числовые значения и управляющие команды. Например, на заводе производства металлообрабатывающих станков GE IC660HHM501 позволяет оператору отслеживать скорость вращения шпинделя, температуру обработки и количество изготовленных деталей, а также вручную корректировать параметры или активировать режим обслуживания. Благодаря прямому подключению к шасси контроллера Series 90-30, GE IC660HHM501 не требует дополнительных коммуникационных модулей, упрощая монтаж и снижая затраты на оборудование.
Кроме того, GE IC660HHM501 оснащен функциями защиты от электромагнитных помех и статического разряда (до ±15 кВ), а также имеет встроенную память для хранения до 256 пользовательских сообщений и диагностических логов. Модуль поддерживает протокол GE Fanuc SNP (System Network Protocol) для быстрой передачи данных с контроллером, а также имеет индикаторы состояния питания и связи, что упрощает визуальный контроль работоспособности. Благодаря компактному габаритному решению GE IC660HHM501 легко монтируется на шкафу управления или прямо на производственной площадке, не занимая лишнего пространства.
Ключевые технические характеристики
| Категория параметров | Детальные спецификации |
|---|---|
| Тип устройства | Промышленный HMI-модуль GE Fanuc Series 90-30 |
| Дисплей | Монохромный LCD (2 строки × 16 символов), контраст регулируемый |
| Управление | 16 программно настраиваемых кнопок (с подсветкой для активных режимов) |
| Поддерживаемые функции | — Отображение: тексты, числовые параметры, статусы (ОК/Ошибка);
—Ввод: числовые значения, управляющие команды; —Диагностика: отображение кодов ошибок, логи событий |
| Память | — Память для сообщений: до 256 текстовых сообщений (до 16 символов каждый);
— Память для параметров: до 100 числовых переменных |
| Коммуникации | Прямое подключение к шасси контроллера Series 90-30, протокол GE Fanuc SNP |
| Защита от помех | Защита от статического разряда ±15 кВ, фильтрация электромагнитных помех |
| Питание | 5 В DC (от шасси контроллера GE Fanuc Series 90-30); Потребляемый ток: ≤100 мА |
| Температурный диапазон | 0 °C ~ +60 °C (рабочая); -40 °C ~ +85 °C (хранение) |
| Класс защиты | IP20 (монтаж в шкафу управления) / IP65 (при использовании защитного корпуса, опционально) |
| Тип монтажа | На шасси контроллера GE Fanuc Series 90-30 или на панель (DIN-рейка, опционально) |
| Индикаторы состояния | LED-индикаторы: питание (зелёный), активность связи (жёлтый), ошибка (красный) |
| Совместимость | Контроллеры GE Fanuc Series 90-30 (IC693CPU363, IC693CPU374); системы PLC с поддержкой протокола SNP |
Основные преимущества и особенности
- Легкость использования и интуитивный интерфейс: GE IC660HHM501 имеет простую структуру с LCD-дисплеем и настраиваемыми кнопками, что позволяет операторам быстро освоить работу без специального обучения — идеально для сред с высоким оборотом персонала.
- Полная совместимость с Series 90-30: Прямое подключение к шасси контроллера и поддержка протокола SNP исключают необходимость дополнительного оборудования, сокращая время интеграции и затраты на установку.
- Расширенные возможности диагностики: Возможность хранения кодов ошибок и логирования событий позволяет операторам и техническим специалистам быстро выявлять причину неисправностей (например, сбой модуля I/O или превышение параметров процесса), сокращая время простоя.
- Надежность в суровых условиях: Защита от статического разряда и электромагнитных помех гарантирует стабильную работу GE IC660HHM501 в промышленных средах с высоким уровнем помех (например, вблизи электродвигателей или трансформаторов).
Типичные сценарии применения
- Энергетика — управление котлом: На тепловой электростанции GE IC660HHM501 установлен на шкафу управления котлом, отображая температуру пара, давление в системе и уровень топлива. Оператор через модуль может включить/выключить котел, корректировать подачу топлива или активировать систему аварийного охлаждения при превышении критических параметров. При сбое в работе модуль отображает код ошибки (например, “LOW_FUEL” — низкий уровень топлива) и сигнализирует через красный индикатор.
- Машиностроение — управление фрезерным станком: На ЧПУ-фрезере GE IC660HHM501 позволяет оператору выбирать программу обработки, отслеживать прогресс работы и количество обработанных деталей, а также вручную корректировать координаты инструмента. В случае перегрузки шпинделя модуль отображает сообщение об ошибке и предлагает варианты решения (например, снижение скорости вращения).
- Нефтегазовая промышленность — контроль компрессора: На газодобывающей площадке GE IC660HHM501 отображает давление газа на входе и выходе компрессора, температура охлаждения и время непрерывной работы. Оператор может через модуль запустить/остановить компрессор, активировать режим обслуживания или сбросить диагностические логи после устранения неисправностей.
Сравнение с конкурентами (с обычным HMI-модулем)
| Параметр сравнения | GE IC660HHM501 | Обычный HMI-модуль (конкурента) |
|---|---|---|
| Интеграция с контроллерами | Прямое подключение к GE Fanuc Series 90-30 | Требует дополнительного коммуникационного модуля |
| Память для сообщений | До 256 сообщений | До 100 сообщений (ограниченная память) |
| Защита от помех | ±15 кВ от статики, фильтрация ЭМП | ±8–10 кВ от статики (ограниченная защита) |
| Программные кнопки | 16 настраиваемых (с подсветкой) | 8–10 фиксированных кнопок |
| Поддержка протоколов | GE Fanuc SNP (оптимизированный для Series 90-30) | Общие промышленные протоколы (сниженная скорость передачи) |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Определите требования к интерфейсу: Выбирайте GE IC660HHM501 если вам нужен компактный HMI-модуль для базовых задач (мониторинг, ввод простых команд, диагностика) с полной совместимостью с контроллерами GE Fanuc Series 90-30. Для сложных сценариев с графическим отображением лучше выбрать цветные touchscreen-HMI от GE.
- Учтите условия эксплуатации: Модуль идеально подходит для установки в шкафу управления (IP20) или на открытой производственной площадке с использованием опционального защитного корпуса (IP65).
- Проверьте совместимость с контроллером: Убедитесь, что модуль совместим с вашим контроллером Series 90-30 (например, IC693CPU363, IC693CPU374) — это гарантирует прямое подключение и отсутствие программных конфликтов.
Правила эксплуатации
- Корректная настройка кнопок и сообщений: Перед эксплуатацией настройте функции кнопок и создайте базовый набор сообщений через программное обеспечение GE Logicmaster 90-30 — это упростит работу операторов и ускорит реакцию на нештатные ситуации.
- Регулярная проверка индикаторов: Каждый день контролируйте состояние LED-индикаторов — зелёный индикатор питания и жёлтый индикатор связи подтверждают правильную работу модуля. Активация красного индикатора ошибки требует немедленного просмотра сообщения на дисплее и устранения причины.
- Охрана от физического повреждения: При установке на открытой площадке используйте опциональный защитный корпус IP65, чтобы защитить дисплей и кнопки от пыли, влаги и механических повреждений. Избегайте попадания на дисплей химических веществ или острых предметов.
Предложение по подготовке документации
Хотите, чтобы я подготовил подробное руководство по настройке и эксплуатации GE IC660HHM501? Оно будет включать шаги настройки кнопок и сообщений через Logicmaster 90-30, схемы подключения к контроллерам Series 90-30, расшифровку кодов ошибок и примеры конфигурации для энергетических, машиностроительных и нефтегазовых объектов. Это поможет вашим инженерам быстро развернуть модуль и обеспечить удобное взаимодействие операторов с автоматизированными системами.
