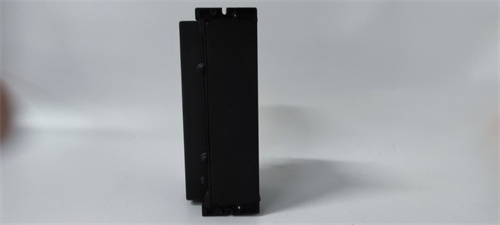

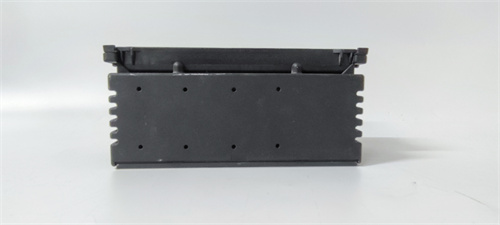

GE IC660TSA100

Описание

IC660TSA100

Общие сведения о продукте

Описание продукта

1. 4 независими канала с двойной функциональностью: Каждый канал модуля может работать в двух режимах — «таймер» или «счетчик», что позволяет гибко адаптировать GE IC660TSA100 под конкретные задачи:
   • Режим таймер: Поддерживает три подрежима: задержка включения (On-Delay), задержка отключения (Off-Delay) и периодическое включение (Pulse). Диапазон временных интервалов — от 0.001 секунды до 9999 часов с точностью ±0.1% от заданного значения. Например, в пищевой линии упаковки один канал работает в режиме On-Delay с задержкой 2 секунды: после сигнала от датчика «продукция готова» модуль задерживает включение упаковочного механизма, чтобы предотвратить повреждение продукции.
   • Режим счетчик: Подсчитывает количество дискретных событий (например, проход продукции через фотодатчик, нажатие кнопки) с максимальным пределом подсчета 999999. Поддерживает два подрежима: подсчет до заданного значения (Count-Up) и обратный подсчет (Count-Down). Например, в линии сборки электроники один канал подсчитывает количество собранных устройств — при достижении 100 единиц модуль отправляет сигнал в контроллер для остановки линии и оповещения оператора.

     Каждый канал работает независимо: режим и параметры одного канала не влияют на другие, что позволяет использовать GE IC660TSA100 для решения нескольких задач одновременно (например, два канала как таймеры, два — как счетчики).

2. Высокая точность и стабильность работы: Модуль использует кварцевый генератор частоты с стабильностью ±50 частотныхppm (частей на миллион), что обеспечивает точность таймера до ±0.1% и счетчика — до 1 ошибки на 1 млн событий. Дополнительно реализованы механизмы компенсации температурных дрейфов: в диапазоне рабочих температур (0–60 °C) точность не снижается более чем на 0.05%. Это критично для процессов с жесткими требованиями — например, в машиностроении при обработке деталей с высокой точностью: задержка в 0.001 секунды может привести к ошибке размеров детали на 0.1 мм.
3. Простота настройки и диагностика через контроллер: GE IC660TSA100 полностью интегрируется с программным обеспечением GE Fanuc VersaPro и контроллерами Series 90-60:
   • Параметры каждого канала (режим, предел значения, тип сигнала триггера) настраиваются через интерфейс VersaPro — не требуется физическое доступ к модулю для изменения настроек;
   • Данные о состоянии каналов (текущее время/количество, флаг срабатывания) передаются в контроллер в реальном времени — оператор может отслеживать работу модуля через SCADA-систему (например, GE CIMPLICITY);
   • На корпусе модуля есть световые индикаторы LED для каждого канала: зеленый — канал активен, красный — канал сработал (достигнуто заданное время/количество), желтый — ошибка (например, неправильный режим).

     Например, при неработе одного канала оператор может быстро определить причину: если LED желтый — проверяет настройки в VersaPro; если зеленый, но нет срабатывания — проверяет сигнал триггера (например, фотодатчик).

Технические параметры

• Тип модуля: Универсальный модуль таймера/счетчика для контроллеров GE Fanuc Series 90-60;
• Количество каналов: 4 (независимые);
• Режимы работы (по каналу):
  • Таймер: On-Delay, Off-Delay, Pulse;
  • Счетчик: Count-Up, Count-Down;
• Параметры таймера:
  • Диапазон времени: 0.001 с – 9999 ч;
  • Точность: ±0.1% (при 25 °C);
  • Стабильность генератора: ±50 ppm;
• Параметры счетчика:
  • Предел подсчета: 0 – 999999;
  • Точность: ±1 счет на 1 млн событий;
  • Тип входного сигнала: Дискретный (5–24 В DC, импульсная длительность ≥1 мкс);
• Параметры питания:
  • Входное напряжение: 5 В DC (питание от шасси Series 90-60);
  • Потребляемый ток: ≤0.2 А (без нагрузки), ≤0.3 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: В шасси GE Fanuc Series 90-60;
  • Размеры (длина × ширина × высота): 100 mm × 80 mm × 25 mm;
  • Индикаторы LED: 4 пары (по 1 на канал: зеленый/красный/желтый);
• Совместимость:
  • Контроллеры: GE Fanuc Series 90-60 (все модели);
  • Программное обеспечение: GE Fanuc VersaPro (версии 2.0+), GE CIMPLICITY HMI;
• Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (EMC), CE, UL 61010-1.

Преимущества и особенности

1. Универсальность двухрежимной работы: Возможность использования каждого канала как таймера или счетчика устраняет необходимость покупки отдельных модулей — экономит место в шасси и стоимость системы. Например, в небольшой упаковочной линии достаточно одного GE IC660TSA100 для задержки запуска (таймер) и подсчета продукции (счетчик), вместо двух специализированных модулей.
2. Высокая точность и стабильность: Кварцевый генератор и компенсация температурных дрейфов гарантируют минимальные ошибки — критично для процессов, где точность влияет на качество (например, термическая обработка металла, где задержка на 0.1 секунды изменяет структуру металла).
3. Легкая интеграция с контроллерами Series 90-60: Полная совместимость с ПО VersaPro и передача данных в контроллер позволяют интегрировать модуль в существующую логику без дополнительного программирования. Например, параметры таймера можно изменять через SCADA в зависимости от типа продукции (например, задержка 2 секунды для крупных упаковок, 1 секунда для мелких).
4. Независимость каналов: Работа каждого канала не зависит от других — при сбое одного канала остальные продолжают функционировать, минимизируя время простоя системы. Например, в линии сборки, если канал-счетчик выходит из строя, каналы-таймеры продолжают управлять задержками запуска механизмов.
5. Простота диагностики: LED-индикаторы и передача данных об ошибках в контроллер позволяют быстро локализовать проблемы — технический персонал не нужно разбирать шасси для проверки модуля, достаточно посмотреть индикаторы или SCADA.

Примеры применения

1. Пищевая промышленность (линия упаковки чипсов):
   • Конфигурация: 2 канала в режиме таймера, 2 — в режиме счетчика.
   • Канал 1 (таймер, On-Delay): Задержка 2 секунды между сигналом «чипсы в упаковке» и включением запечатки (чтобы упаковка успела сформироваться).
   • Канал 2 (таймер, Pulse): Периодическое включение системы удаления мусора — каждые 5 минут на 10 секунд.
   • Канал 3 (счетчик, Count-Up): Подсчет количества упаковок — при достижении 500 единиц отправляет сигнал в контроллер для остановки линии и замены упаковочного рулона.
   • Канал 4 (счетчик, Count-Down): Обратный подсчет времени до чистки линии — при достижении 0 отправляет оповещение оператору.
2. Модульное строительство (линия обработки деревянных панелей):
   • Конфигурация: 3 канала в режиме таймера, 1 — в режиме счетчика.
   • Канал 1 (таймер, Off-Delay): Задержка 3 секунд отключения пылесоса после остановки шпинделя (чтобы собрать остаточную пыль).
   • Канал 2 (таймер, On-Delay): Задержка 1 секунды перед включением фрезера после позиционирования панели (чтобы избежать ударного нагрузки на инструмент).
   • Канал 3 (таймер, Pulse): Регулировка подачи клея — каждые 0.5 секунды подача клея на 0.1 секунду (для экономии материала).
   • Канал 4 (счетчик, Count-Up): Подсчет обработанных панелей — данные передаются в ERP-систему для учета производства.
3. Логистика (автоматизированный конвейер для посылок):
   • Конфигурация: 2 канала в режиме таймера, 2 — в режиме счетчика.
   • Канал 1 (таймер, On-Delay): Задержка 0.5 секунды перед остановкой конвейера при обнаружении поврежденной посылки (чтобы посылка дошла до отсека для брака).
   • Канал 2 (таймер, Off-Delay): Задержка 10 секунд отключения освещения на конвейере после остановки системы (для безопасности персонала).
   • Канал 3 (счетчик, Count-Up): Подсчет принятых посылок — при достижении 1000 единиц отправляет сигнал на замену контейнера.
   • Канал 4 (счетчик, Count-Down): Обратный подсчет времени до технического обслуживания — при достижении 0 блокирует запуск конвейера до обслуживания.

Сравнение с конкурентами
