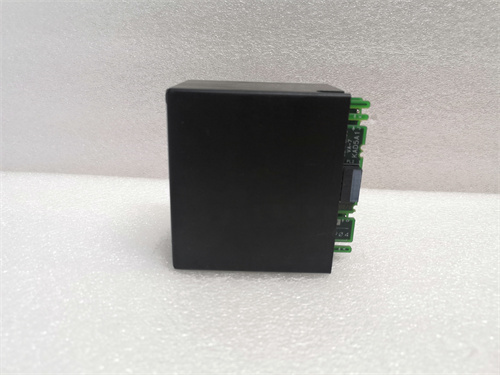

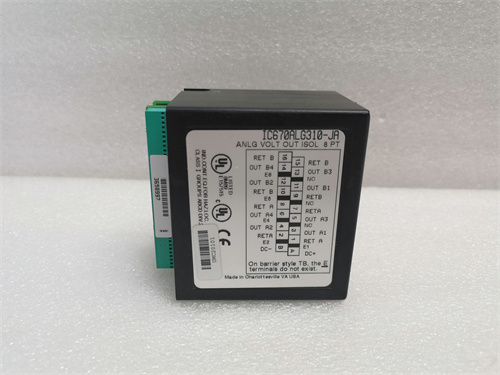

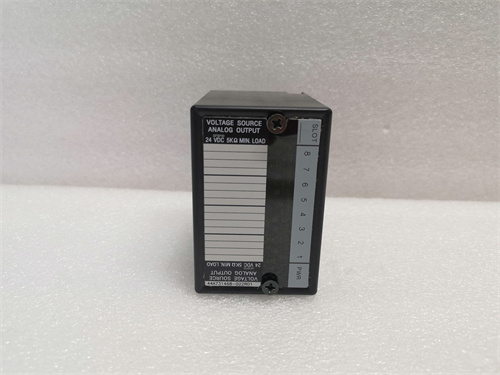

GE IC670ALG310 – Высокоточный аналоговый модуль ввода/вывода для PLC GE Fanuc Series 90-70
Ссылка на продукт: GE IC670ALG310
GE IC670ALG310 представляет собой высокоточный аналоговый модуль ввода/вывода из серии PLC GE Fanuc Series 90-70, разработанный для прецизионной обработки аналоговых сигналов в сложных промышленных автоматизациях (энергетика, нефтегазовая отрасль, химическая промышленность, металлургия, автоматизация крупных производственных линий). Модуль IC670ALG310 от GE сочетает в себе расширенную функциональность, исключительную стабильность и глубокую интеграцию с платформой Series 90-70, обеспечивая надежный обмен данными между сенсорами, исполнительными механизмами и центральным контроллером PLC в системах класса “критическая инфраструктура”. Благодаря сертификации по стандартам ISO 9001, UL 508 и CE, GE IC670ALG310 соответствует самым строгим требованиям к качеству, электромагнитной совместимости и безопасности, подтверждая свою пригодность для использования в критических промышленных процессах.
Описание продукта
GE IC670ALG310 – это многофункциональный аналоговый модуль I/O, предназначенный для интеграции в контроллерные системы PLC GE Fanuc Series 90-70 (крупная платформа автоматизации GE для масштабных промышленных объектов). Продукт выполнен в прочном металлическом корпусе с армированным каркасом и степенью защиты IP20, оптимизированном для монтажа на стандартную шину Series 90-70 (ширина 2 слота, совместимо с шасси Series 90-70). Модуль оснащен 8 универсальными аналоговыми входами (конфигурируемыми под сигналы 4-20 мА, 0-10 В ДС, ±10 В ДС) и 4 аналоговыми выходами (4-20 мА, 0-10 В ДС), с разрешением 16 бит и низкой температурной дрейфом, обеспечивая прецизионную обработку сигналов от аналоговых сенсоров (температуры, давления, уровня, скорости) и управление сложными исполнительными механизмами (сервоуправления, дроссельные вентили, дозирующие насосы). GE IC670ALG310 поддерживает быструю коммуникацию с центральным процессором Series 90-70 через внутреннюю шину PLC с пропускной способностью 500 Мбит/с, обеспечивая передачу данных с задержкой ≤ 0.8 мс и синхронизацию с другими модулями системы (цифровыми, коммуникационными, специализированными). Модуль включает встроенную поддержку протокола HART (версии 5/7) для интеллектуальных сенсоров, что позволяет выполнять конфигурацию, калибровку и диагностику сенсоров напрямую через модуль, без остановки технологического процесса. IC670ALG310 от GE оснащен расширенной системой самодиагностики, которая контролирует состояние каждого канала, обнаруживает обрывы цепи, короткие замыкания, превышение допустимого тока и температурные дрейфы, передает алерты операторам через SCADA-систему и логирует данные для анализа тенденций. Благодаря защите от электростатического разряда (ESD класс 4), подавлению электромагнитных помех (EMC Class A) и расширенному диапазону рабочих температур, GE IC670ALG310 демонстрирует высокую надежность в условиях интенсивной эксплуатации в тяжелой промышленности. Дополнительным преимуществом является длительный срок службы (MTBF ≥ 380 000 часов) и простота конфигурации через программное обеспечение GE Fanuc Logicmaster 90-70 или Proficy Machine Edition, что снижает время простоя объекта и упрощает техническое обслуживание.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | IC670ALG310 |
| Тип | Аналоговый модуль ввода/вывода для PLC GE Fanuc Series 90-70 |
| Аналоговые входы | 8 каналов, конфигурируемые: 4-20 мА (ток), 0-10 В ДС, ±10 В ДС (напряжение), разрешение 16 бит |
| Аналоговые выходы | 4 канала, конфигурируемые: 4-20 мА (ток), 0-10 В ДС (напряжение), разрешение 16 бит |
| Погрешность измерения | ±0.03% FS (в диапазоне 0 °C до +55 °C) |
| Температурная дрейф | ±0.002% FS/°C |
| Поддерживаемые протоколы | HART (версии 5/7), совместимость с Modbus TCP через шасси Series 90-70 |
| Интерфейс связи | Внутренняя шина PLC GE Fanuc Series 90-70 (500 Мбит/с) |
| Степень защиты (IP) | IP20 |
| Тип монтажа | На шину Series 90-70 (2 слота) |
| Размеры (Ш × Г × В) | 76 × 150 × 170 мм |
| Вес | 1.2 кг |
| Рабочая температура | -10 °C до +70 °C |
| Хранительная температура | -40 °C до +85 °C |
| Защита от ESD | Класс 4 (±15 кВ контактный, ±25 кВ воздушный) |
| Устойчивость к вибрациям | До 4g (10-2000 Гц) |
| Питание | От шины PLC Series 90-70 (24 В ДС ±10%), потребление ≤ 6 Вт |
| Совместимое оборудование | PLC GE Fanuc Series 90-70 (CPU IC697CPU771, IC697CPU772), аналоговые/HART сенсоры, исполнительные механизмы, SCADA-системы |
| Сертификации | ISO 9001, UL 508, CE, RoHS, EMC Class A |
Преимущества и особенности
- Исключительная измерительная точность: GE IC670ALG310 с погрешностью ±0.03% FS и низкой температурной дрейфом обеспечивает прецизионное управление технологическими параметрами, критическими для стабильности сложных производственных процессов.
- Встроенная поддержка HART: Возможность конфигурации и диагностики интеллектуальных сенсоров HART через модуль позволяет оптимизировать обслуживание, избежать остановок процесса и снизить эксплуатационные затраты.
- Глубокая интеграция с Series 90-70: Полная совместимость с платформой GE Fanuc Series 90-70 обеспечивает плагинтеграцию, быструю коммуникацию и синхронизацию с другими модулями, а также поддержку современных коммуникационных протоколов.
- Расширенная самодиагностика: Система контроля состояния каналов обнаруживает потенциальные неисправности на ранней стадии, предупреждая операторов о рисках аварий и улучшая надежность системы.
- Высокая надежность и длительный срок службы: Защита от ESD и помех, а также MTBF ≥ 380 000 часов гарантируют долговечность и минимальное время простоя в масштабных промышленных объектах.
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -10 °C до +70 °C и устойчивость к вибрациям делают модуль подходящим для тяжелой промышленности и агрессивных климатических условий.
Прикладные области и кейсы
GE IC670ALG310 широко используется в крупных промышленных автоматизациях для прецизионного управления аналоговыми сигналами:
- Металлургия: Контроль температуры и давления в сталеплавильных печах. Кейс: Металлургический комплекс в Магнитогорске внедрил GE IC670ALG310 в систему PLC Series 90-70 для управления сталеплавильной печей容量 300 тонн – модуль обрабатывал сигналы от 8 сенсоров температуры и давления HART (4-20 мА) и управлял 4 дроссельными вентилями (0-10 В ДС); высокая точность и стабильность обеспечила поддержание температуры расплава в диапазоне 1500-1550 °C с погрешностью ±1 °C, улучшив качество стали и снизив расход энергии.
- Нефтегазовая отрасль: Автоматизация трубопроводов транзитного транспорта. Кейс: Нефтегазовая компания в Западной Сибири встроила GE IC670ALG310 в систему управления трубопроводом длиной 500 км – модуль подключился к 6 сенсорам давления HART и 2 сенсорам уровня (4-20 мА), а выходы управляли 4 клапанами регулирования расхода; поддержка HART позволяла диагностировать сенсоры на расстоянии, а высокая надежность гарантировала непрерывную работу трубопровода в условиях выбоинных местностей.
- Химическая промышленность: Контроль реакторов синтеза химических продуктов. Кейс: Химический завод в Новокузнецке использовал GE IC670ALG310 для управления процессом синтеза аммиака – модуль обрабатывал сигналы от 8 сенсоров температуры, давления и концентрации (±10 В ДС) и управлял 4 дозирующими насосами (4-20 мА); высокая стабильность и низкая температурная дрейф обеспечила соблюдение рецептуры с точностью ±0.05%, улучшив качество продукта и снизив выбросы вредных веществ.
- Энергетика: Управление параметрами паровых турбин на ТЭС. Кейс: Теплоэлектростанция в Нижнем Новгороде внедрил GE IC670ALG310 в систему PLC Series 90-70 для контроля скорости и давления паровой турбины容量 500 МВт – модуль подключился к 8 сенсоров скорости и давления (4-20 мА) и управлял 4 сервоуправлениями (0-10 В ДС); быстрая передача данных и точность регулирования обеспечили стабильную работу турбины, повышая эффективность генерации электроэнергии на 5%.
Сравнение с конкурентами
| Параметр | GE IC670ALG310 | Конкурент 1 (Siemens S7-400 SM 431) | Конкурент 2 (Rockwell ControlLogix 1756-IF8) |
|---|---|---|---|
| Тип продукта | Аналоговый модуль I/O для Series 90-70 | Аналоговый модуль ввода для S7-400 | Аналоговый модуль ввода для ControlLogix |
| Входы/выходы | 8/4 (конфигурируемые) | 8/0 (отдельный модуль для выходов) | 8/0 (отдельный модуль для выходов) |
| Погрешность | ±0.03% FS | ±0.1% FS | ±0.05% FS |
| Поддержка HART | Встроенная | Требует дополнительного модуля | Требует дополнительного модуля |
| Устойчивость к вибрации | До 4g | До 3g | До 3g |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE IC670ALG310 перед конкурентами: наличие интегрированных выходов (8/4), встроенная поддержка HART, более высокая точность измерения (±0.03% FS), лучшая устойчивость к вибрациям и специфическая оптимизация для платформы Series 90-70. В отличие от универсальных модулей PLC, GE IC670ALG310 разработан специально для крупных и сложных промышленных процессов, предлагая уникальную комбинацию производительности, надежности и удобства обслуживания, которая снижает эксплуатационные риски и улучшает эффективность автоматизированных систем.
Советы по выбору и предостережения
- Советы по выбору:
- Уточните совместимость с PLC Series 90-70 – GE IC670ALG310 предназначен для использования с процессорами Series 90-70 (IC697CPU771 и выше), поэтому убедитесь в соответствии вашего шасси и программного обеспечения.
- Определите тип и количество сигналов – модуль поддерживает токовые и напряжные сигналы; убедитесь, что количество каналов и тип сигналов соответствуют требованиям вашего процесса.
- Проверьте поддержку сенсоров – если вы используете интеллектуальные сенсоры HART, модуль обеспечит полную поддержку их конфигурации и диагностики, избавляя от необходимости в дополнительных модулях.
- Убедитесь в подлинности продукта – покупайте модуль только у официальных дилеров GE, чтобы гарантировать качество, совместимость и доступ к сервисной поддержке.
- Предостережения:
- Соблюдайте правила электро безопасности – монтаж, подключение и обслуживание выполняйте только квалифицированным персоналом при полностью отключенном напряжении; используйте средства индивидуальной защиты (перчатки, очки, защитный костюм).
- Не превышайте номинальные параметры сигналов – ток на входы/выходы не должен превышать 20 мА, а напряжение – 10 В ДС, чтобы избежать повреждения каналов.
- Конфигурируйте модуль через официальное ПО – используйте только Logicmaster 90-70 или Proficy Machine Edition для настройки каналов, протоколов HART и системы диагностики, чтобы избежать несовместимости и ошибок работы.
- Предусмотрите правильное охлаждение – монтируйте модуль в шасси с достаточной вентиляцией, избегайте контакта с нагретыми компонентами (рабочая температура корпуса не должна превышать 70 °C).
- Регулярно анализируйте данные диагностики – используйте логи системы самодиагностики для прогнозирования износ компонентов и планирования обслуживания, что позволит избежать внеплановых остановок.
