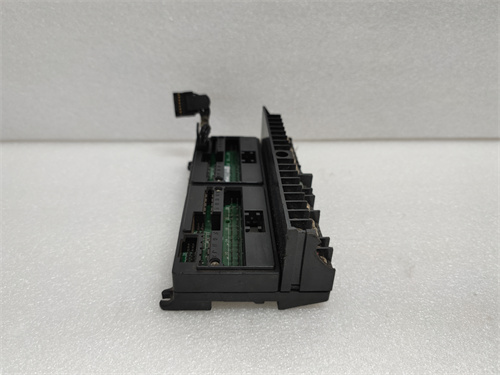

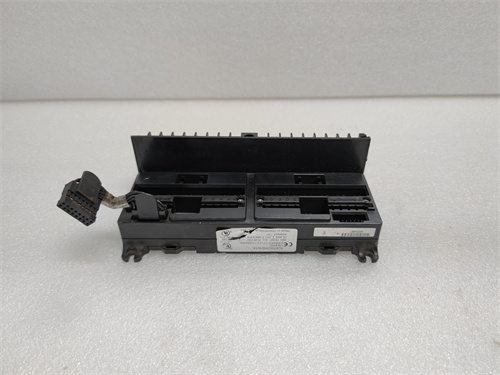

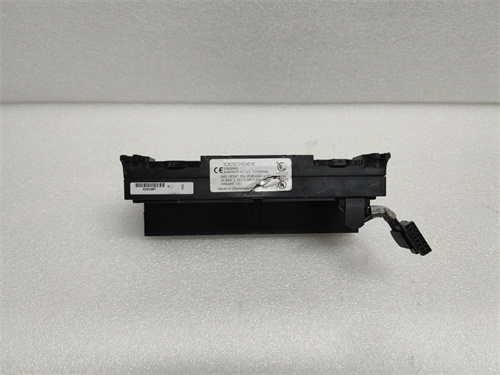

GE IC670CHS001E

Общая информация о продукте

Технические параметры продукта

• Конструкция и вместимость:
  • Количество слотов для модулей: 3 независимых слота (стандартного размера для модулей RX3i) — 1 слот для контроллера/модуля шиной, 2 слота для модулей I/O или питания;
  • Тип монтажа: DIN-рейка (ширина 35 мм) — стандартный для промышленных шкафов, позволяет монтировать рядом с другими компактными устройствами (например, коммутаторами, панелями индикации);
  • Размеры (Ш×Г×В): 120 мм × 220 мм × 180 мм — компактные габариты, занимают минимум места в шкафе;
  • Материал корпуса: Пластик с армированием стекловолокном (UL 94 V-0) — обеспечивает огнестойкость и достаточную механическую прочность (устойчивость к небольшим ударам и деформациям);
  • Вес: ≤ 1,2 кг (без модулей) — легкий вес упрощает транспортировку и монтаж в мобильных системах.
• Электрические характеристики и шина:
  • Внутренняя шина RX3i:
    • Шина данных: Скорость передачи до 1 МБит/с — достаточная для небольших систем с низкой нагрузкой данных (управление 10–20 дискретными нагрузками);
    • Шина питания: Поддерживает передачу DC 5 В (для логики модулей) и DC 24 В (для питания I/O и внешних датчиков) — через модуль питания RX3i;
  • Поддерживаемые модули питания: GE IC693PWR321 (DC 24 В, 2 А), GE IC693PWR322 (AC 100–240 В, 1,5 А) — обеспечивают стабильное питание для всех подключенных модулей;
  • Изоляция: Электрическая изоляция между шиной и корпусом — 500 В AC (по стандарту IEC 61131-2) — защищает пользователей и оборудование от перепадов напряжения.
• Индустриальные характеристики (устойчивость):
  • Температурный диапазон работы: 0 °C до +60 °C (оптимальный для шкафов с естественной вентиляцией);
  • Устойчивость к вибрации: До 3 г (в диапазоне 10–500 Гц) — соответствует требованиям к компактным устройствам в мобильных или стационарных условиях;
  • Устойчивость к электромагнитным помехам (EMC):
    • Иммунитет: Соответствует EN 61000-6-2 (индустриальная среда) — устойчив к электростатическому разряду (ESD до 8 кВ) и радиочастотным полям (RFI до 20 В/м);
  • Класс защиты: IP20 — защищает от пыли и пальцев, требует монтажа в закрытых шкафах (без прямого попадания влаги).
• Дополнительные функции:
  • Система фиксации модулей: Клипсовые фиксаторы на каждом слоте — обеспечивают надежную фиксацию модулей и удобную замену (без использования инструментов);
  • Маркировка слотов: Четкие номера (1, 2, 3) и иконки (контроллер, I/O, питание) — упрощают правильное размещение модулей при монтаже;
  • Вентиляция: Пассивная вентиляция через отверстия в корпусе — не требует вентиляторов (снижает шум и риск сбоев из-за подвижных частей).

Преимущества и особенности

1. Компактность для ограниченного пространства: Габариты 120×220×180 мм делают GE IC670CHS001E идеальным для систем, где критично место — например, на мобильных пищевых лабораториях (где нужно размещать контроллер, датчик pH и модуль питания в небольшом шкафу) или на вспомогательных блоках турбин (где основное пространство занимают крупные компоненты). При этом шасси поддерживает все необходимые модули для полноценной автоматизации небольших процессов.
2. Легкая монтаж и замена модулей: DIN-рейковый монтаж и клипсовые фиксаторы позволяют установить GE IC670CHS001E и заменить модули за несколько минут — без использования отверток или других инструментов. Например, при сбое дискретного модуля GE IC693MDL240 оператор может извлечь поврежденный компонент и установить новый за 1–2 минуты, что снижает время простоя системы.
3. Совместимость с модулями RX3i и внешними системами: GE IC670CHS001E поддерживает все стандартные модули RX3i (контроллеры, I/O, питание), что позволяет строить гибкие конфигурации под конкретные задачи — например, для управления небольшим конвейером: слот 1 — контроллер GE IC693CPU363, слот 2 — дискретный модуль GE IC693MDL240, слот 3 — модуль питания GE IC693PWR321. Также шасси не ограничивает коммуникационные возможности модулей — контроллер может передавать данные в SCADA через Ethernet, а модули I/O — взаимодействовать с внешними датчиками.
4. Пассивная вентиляция и низкий шум: Отсутствие вентиляторов делает GE IC670CHS001E бесшумным — это критично для применений, где шум является ограничением (например, лаборатории контроля水质，пищевые цеха с требованием низкого шума). Пассивная вентиляция также снижает риск сбоев (нет вероятности отказа вентилятора) и увеличивает срок службы шасси.

Примеры применения в отраслях

• Пищевая промышленность (мобильная линия по производству йогурта): На мобильной линии GE IC670CHS001E размещает 3 модуля: контроллер GE IC693CPU363 (управление процессом), аналоговый модуль GE IC693ALG223 (измерение температуры и pH йогурта) и модуль питания GE IC693PWR322. Шасси монтируется в компактном шкафу рядом с термокамином, и его размеры позволяют разместить все компоненты в ограниченном пространстве. Контроллер через Ethernet передает данные о параметрах процесса в мобильное SCADA-приложение (на планшете), что позволяет оператору контролировать производство на расстоянии.
• Экологический контроль (мобильная лаборатория анализа воды): В лаборатории GE IC670CHS001E подключен к контроллеру GE IC693CPU363, дискретному модулю GE IC693MDL240 (управление насосами для отбора проб) и модулю питания GE IC693PWR321. Шасси занимает минимум места в лабораторном шкафу, вместе с анализаторами воды и расходомерами. Благодаря пассивной вентиляции шасси работает бесшумно, не мешая работе лаборатористов, а клипсовые фиксаторы позволяют быстро заменить модули при транспортировке лаборатории в разные регионы.
• Энергетика (вспомогательный блок управления насосами): На вспомогательном блоке электростанции GE IC670CHS001E управляет 2 насосами для подачи охлаждающей воды: слот 1 — контроллер GE IC693CPU363, слот 2 — дискретный модуль GE IC693MDL240 (команды на запуск/остановку насосов), слот 3 — модуль питания GE IC693PWR321. Шасси монтируется в небольшом шкафу рядом с насосами, и его компактность позволяет совместно размещать дополнительные компоненты (например, сигнальные маяки аварии). При сбое насоса контроллер через модуль I/O отправляет сигнал в основную SCADA-систему электростанции.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите масштаб системы и количество модулей: Если вам нужно автоматизировать небольшой процесс с 1–2 модулями I/O и 1 контроллером, GE IC670CHS001E с 3 слотами подходит идеально. Для систем с > 3 модулями лучше выбрать более крупное шасси RX3i (например, GE IC693CHS398), но оно занимает больше места.
  2. Учтите условия монтажа и пространство: Если оборудование размещается в небольших шкафах или мобильных системах, GE IC670CHS001E с габаритами 120×220×180 мм — лучший выбор. Для стационарных систем с достаточным пространством можно рассматривать конкурентные модели, но они не обеспечивают такой баланс компактности и функциональности.
  3. Для получения информации о совместимости с конкретными модулями RX3i (например, GE IC693CPU363, GE IC693MDL240) или рекомендациях по питанию обратитесь к ссылке: [ссылка на продукт GE IC670CHS001E].
• Предостережения:
  1. Не превышайте максимальную нагрузку на шину питания: Суммарный ток всех подключенных модулей не должен превышать ток модуля питания (например, 2 А для GE IC693PWR321) — превышение может привести к перегреву и отключению системы. Используйте таблицы потребления тока модулей RX3i для расчета.
  2. Монтируйте шасси в шкафах с достаточной вентиляцией: 尽管 GE IC670CHS001E имеет пассивную вентиляцию, температура в шкафу не должна превышать 60 °C — перегрев может снизить срок службы модулей. Используйте шкафы с естественной или принудительной вентиляцией для поддержания оптимальной температуры.
  3. При замене модулей отключите питание: Клипсовые фиксаторы позволяют заменять модули без инструментов, но для предотвращения повреждения шены или модулей рекомендуется отключить питание шасси перед извлечением компонентов. Исключение — модули с поддержкой горячего заменения (hot-swap), но большинство модулей RX3i не имеют этой функции.
  4. Защитите шасси от влаги: Класс защиты IP20 не защищает от влаги — не монтируйте GE IC670CHS001E в местах с высокой влажностью (например, цехы с паром) без дополнительной защиты (кабинов с герметизацией).
