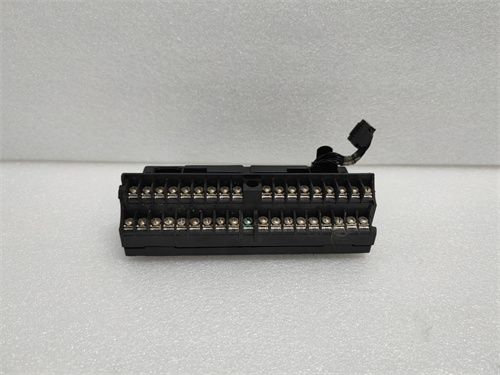

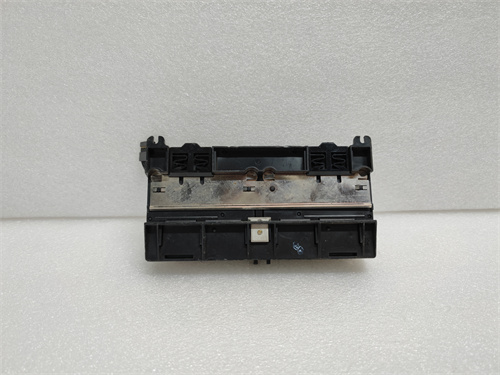

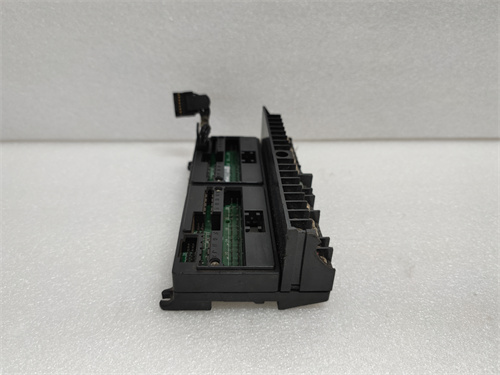

Описание продукта GE IC670CHS001E
Параметры продукта GE IC670CHS001E
- Производитель: GE (General Electric, через бренд GE Fanuc Series 90-70)
- Серия: IC670 (Шасси и модули I/O Series 90-70)
- Модель: GE IC670CHS001E (Шасси для модулей Series 90-70, 1 слот)
- Тип компонента: Промышленное шасси (рама) для монтажа модулей I/O
- Характеристики слотов:
- Количество слотов: 1 (для монтажа одного модуля IC670)
- Тип подключения модулей: Разъемное соединение с внутренней шиной (Backplane Bus)
- Совместимые модули: Все модули серии IC670 (цифровые I/O, аналоговые I/O, коммуникационные)
- Внутренняя шина (Backplane Bus):
- Тип передачи данных: Параллельная шина (оптимизированная для Series 90-70)
- Скорость передачи данных: До 1 Мбит/с (для связи между модулем и контроллером)
- Питание через шину: 5 В DC ±5% (для логики модулей), 24 В DC ±10% (для входов/выходов модулей)
- Конструктивные и эксплуатационные параметры:
- Материал корпуса: Металл (сталь с антикоррозийным покрытием)
- Степень защиты (IP): IP20 (защита от пыли и вертикальных капель воды)
- Тип монтажа: DIN-рейка (ширина 35 мм) или панельное монтаж (крепежные отверстия)
- Габариты (Ш×Г×В): ~100 × 150 × 80 мм (примерные, в зависимости от версии)
- Температурный диапазон: -20 °C до +60 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Устойчивость к вибрациям: 10–50 Гц, амплитуда 0,15 мм (по IEC 60068-2-6)
- Защитные функции:
- Защита от перегрузки питания (встроенный предохранитель)
- Защита от короткого замыкания в цепи 24 В DC
- Сертификации:
- UL 508 (стандарт для промышленного оборудования управления)
- CSA C22.2 No. 142 (канадский стандарт безопасности)
- CE Mark (соответствие требованиям ЕС по электромагнитной совместимости)
Преимущества и особенности GE IC670CHS001E
-
Универсальная совместимость с модулями IC670:
GE IC670CHS001E поддерживает все модули серии IC670 (цифровые, аналоговые, коммуникационные) — это позволяет использовать его для различных задач: от сбора цифровых сигналов (с IC670MDL930K) до обработки аналоговых параметров (с IC670ALG230). Никакие адаптеры не требуются, что упрощает выбор и монтаж.
-
Компактность для ограниченного пространства:
1-слотовая конструкция делает GE IC670CHS001E идеальным для небольших систем или локальных узлов (например, распределенные насосные станции, панели управления отдельных станков), где нет места для крупных шасси. Он легко вписывается в стандартные панели управления.
-
Защита от перегрузки и суровых условий:
Встроенный предохранитель защищает модули и блок питания от перегрузки, а металлический корпус с IP20 гарантирует устойчивость к пыли и вибрациям — GE IC670CHS001E работает надежно в цехах с суровыми условиями, без частых поломок.
-
Простота монтажа и обслуживания:
DIN-рейковое или панельное монтажение, а также индикатор питания упрощают установку и диагностику. При замене модуля достаточно отключить питание, извлечь старый модуль и установить новый — не нужно перекупывать шасси.
-
Экономичность для небольших систем:
Для объектов с одним модулем I/O GE IC670CHS001E является более экономичным решением, чем многослотовые шасси — он снижает затраты на оборудование, не жертвуя надежностью.
Примеры применения GE IC670CHS001E в отраслях
-
Независимая вода и канализация (распределенная насосная станция):
Каждая насосная станция (расположенная на территории города) имеет один цифровой модуль I/O IC670MDL930K (для сбора статуса насоса и уровня воды), установленный в GE IC670CHS001E. Шасси GE IC670CHS001E распределяет питание от блока 24 В DC и передает данные через коммуникационный модуль (подключенный к тому же шасси) в центральную систему управления. Компактность шасси позволяет установить его в небольшом щите на станции, а защита от вибраций предотвращает разрыв контактов от работы насоса.
-
Пищевая промышленность (панель управления отдельного печи для выпечки):
Печи для выпечки хлеба имеют панель управления с аналоговым модулем IC670ALG230 (для измерения температуры печи и регулировки нагрева), установленным в GE IC670CHS001E. Шасси GE IC670CHS001E обеспечивает стабильную подачу 5 В DC для логики модуля и 24 В DC для датчика температуры. Индикатор питания на шасси позволяет операторам быстро проверить, работает ли система, а защита от перегрузки предотвращает повреждение модуля при скачках напряжения.
-
Машиностроение (управление шаговым двигателем станка с ЧПУ):
Маленький станок с ЧПУ использует модуль управления двигателем IC670DCM450, установленный в GE IC670CHS001E. Шасси GE IC670CHS001E передаёт команды от контроллера Series 90-70 к модулю и распределяет питание для двигателя. Устойчивость к вибрациям (по IEC 60068-2-6) гарантирует, что модуль не отключается при работе станка, а компактность позволяет разместить шасси внутри корпуса станка.
Сравнение GE IC670CHS001E с конкурентами
| Параметр | GE IC670CHS001E | Конкурентный продукт (Siemens 6ES7193-4CA00-0AA0) |
|---|---|---|
| Количество слотов | 1 | 1 |
| Совместимые модули | Все модули GE IC670 | Все модули Siemens S7-1500 (ET 200SP) |
| Степень защиты (IP) | IP20 | IP20 |
| Температурный диапазон | -20 °C до +60 °C | 0 °C до +60 °C |
| Защитные функции | Встроенный предохранитель (перегрузка) | Защита от короткого замыкания (без предохранителя) |
| Тип монтажа | DIN-рейка / панель | DIN-рейка |
| Стоимость | Средняя | Более высокая |
Рекомендации по выбору GE IC670CHS001E
- Выбирайте GE IC670CHS001E, если используете модули серии GE IC670 и нуждаетесь в компактном шасси для 1 модуля — он обеспечивает полную совместимость и стабильную работу, не занимая много места.
- Для распределенных систем (например, насосные станции, удаленные панели) — компактность и защита от вибраций делают GE IC670CHS001E идеальным выбором, так как он легко устанавливаться в небольших щитах и устойчив к условиям на объекте.
- Если требуется экономичное решение для небольших задач (1 модуль I/O) — GE IC670CHS001E дешевле многослотовых шасси и не имеет лишних функциональных возможностей, которые не потребуются.
- Перед покупкой уточните по ссылке габариты шасси и тип монтажа (если требуется панельное монтаж с определенными размерами) — это поможет убедиться, что GE IC670CHS001E подходит для вашего щита или панели управления.
Меры предосторожности при использовании GE IC670CHS001E
- При монтаже GE IC670CHS001E и подключении питания отключите внешний блок питания — контакт с живыми цепями (24 В DC, 5 В DC) может привести к электротравмированию или повреждению шасси/модуля. Убедитесь, что напряжение блока питания соответствует требованиям шасси (5 В DC для логики, 24 В DC для I/O).
- При установке модуля в шасси GE IC670CHS001E не применяйте избыточное усилие — это может повредить разъемы внутренней шины. Модуль должен входить в слот плавно, до щелчка фиксатора.
- Регулярно проверяйте индикатор питания на GE IC670CHS001E: если он не горит, проверьте подключение питания и встроенный предохранитель (при необходимости замените предохранитель на аналогичный по номиналу). Не используйте шасси с поврежденным предохранителем — это может привести к перегрузке модуля.
- Не эксплуатируйте GE IC670CHS001E за пределами технических параметров (температура < -20 °C или > +60 °C, влажность > 95% RH) — это повреждает металлический корпус (коррозия) и разрывает контакты внутренней шины, приводя к сбоям в работе.
