Описание

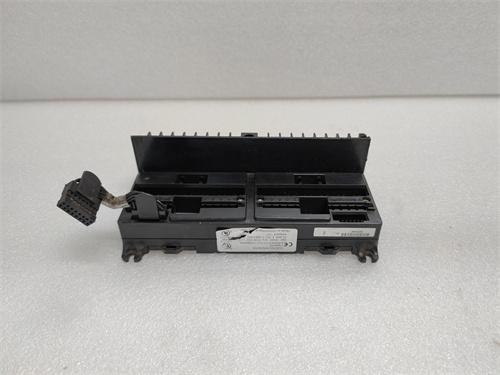

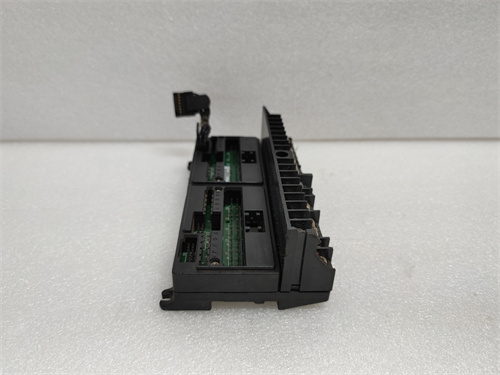

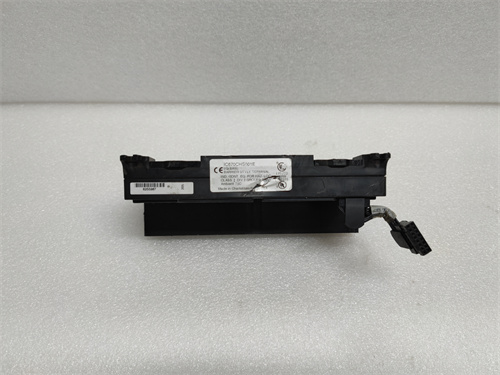

GE IC670CHS001E：Детальный обзор промышленного шасси контроллера

Технические параметры продукта

• Тип устройства: Промышленное шасси (раковина) для модульных PLC, предназначенное для монтажа процессоров, модулей I/O и коммуникации.
• Механические параметры:
  • Количество слотов для модулей: 1 слот для центрального процессора (CPU) + 7 слотов для модулей I/O/коммуникации (общее 8 слотов), поддерживающих модули шириной 1 или 2 слота.
  • Тип монтажа: Rack-mount (шкафное монтирование) под стандартные шкафы 19 дюймов, высота 3 У (1 У = 44.45 мм), глубина ~350 мм, ширина 483 мм (стандарт 19 дюймов).
  • Материал корпуса: Металлический (сталь с антикоррозийной обработкой) для обеспечения механической прочности и эффективного тепловыделения.
  • Крепление модулей: Легkoудаляемые фиксаторы с защитами от случайного отсоединения, поддержка горячей замены модулей (Hot Swap) для неинтер럽тивного обслуживания.
• Электрические параметры:
  • Источник питания: Поддержка двойных модулей питания (1+1 резервирование) для повышения отказоустойчивости; входное напряжение 100–240 ВАЦ или 24 ВDC (в зависимости от установленного модуля питания).
  • Распределение питания: Встроенная шина питания с перемычками для распределения энергии между модулями; максимальный общий ток на шине — 20 А (для питания всех модулей).
  • Изоляция: Электрическая изоляция шины питания от сигнальных шин ≥2 кВ АЦ (1 мин) — защита от электромагнитных помех (ЭМП) и коротких замыканий.
• Сигнальные и коммуникационные параметры:
  • Сигнальная шина: Встроенная локальная шина данных (GE Fanuc Proprietary Backplane) с скоростью передачи до 1 Гбит/с, обеспечивающая реальное время связи между CPU и модулями I/O.
  • Поддерживаемые модули: Совместим с процессорами GE Fanuc RX7i (например, IC697CPU771), аналоговыми модулями I/O (IC697ALG223), цифровыми модулями I/O (IC697MDL240), коммуникационными модулями (IC697CMM741 — Ethernet/IP, IC697CMM711 — Profibus DP).
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации).
  • Устойчивость к вибрации: До 3 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6.
  • Устойчивость к шокам: До 15 Г (пulse duration 11 мс), соответствие требованиям промышленной эксплуатации.
  • Класс защиты: IP20 (для монтажа в закрытых шкафах управления), защита от пыли и контактов пальцем.
• Дополнительные функции:
  • Охлаждение: Встроенные пассивные радиаторы и каналы для естественной конвекции, поддержка установки дополнительных вентиляторов для интенсивного охлаждения при работе в жарких условиях.
  • Индикаторы: LED-индикаторы статуса питания (для каждого модуля питания), статуса шины данных и наличия ошибок на шасси.

Преимущества и особенности

• Масштабируемость и гибкость: 8 слотов (1 CPU + 7 I/O/коммуникация) позволяют гибко комбинировать модули в зависимости от требований приложения — от простых систем с несколькими цифровыми входами/выходами до сложных комплексов с множеством аналоговых сигналов и коммуникационными интерфейсами. Поддержка модулей шириной 1 или 2 слота расширяет возможности конфигурации, позволяя устанавливать мощные модули с большим количеством каналов без увеличения размера шасси.
• Отказоустойчивость и надежность: Поддержка двойного резервирования модулей питания (1+1) гарантирует непрерывное питание системы даже при отказе одного модуля. Функция горячей замены модулей позволяет обслуживать или заменять неисправные компоненты без остановки всего контроллера, что критично для объектов с неразрывным производством (например, нефтегазовые трубопроводы). Прочная металлическая конструкция и эффективное охлаждение предотвращают перегрев и механическое повреждение модулей.
• Совместимость и интеграция: Полная совместимость с линией модулей GE Fanuc RX7i (процессоры, I/O, коммуникация) обеспечивает бесшовную интеграцию GE IC670CHS001E в существующие системы автоматизации GE. Встроенная высокоскоростная шина данных (до 1 Гбит/с) гарантирует реальное время передачи данных между CPU и модулями, что критично для управления процессами с быстрым откликом (например, регулирование скорости двигателей или давления в реакторах).
• Удобство монтажа и обслуживания: Стандартное шкафное монтирование 19 дюймов упрощает интеграцию в существующие шкафы управления. Легkoудаляемые фиксаторы модулей и ясные LED-индикаторы статуса упрощают диагностику и замену компонентов. Пассивное охлаждение через радиаторы и конвекционные каналы снижает шум и требования к обслуживанию (отсутствие необходимости заменять вентиляторы).
• Защита от помех: Электрическая изоляция шины питания от сигнальных шин (≥2 кВ АЦ) и устойчивость к электромагнитным помехам обеспечивают стабильную работу системы в агрессивных промышленных условиях — например, рядом с высоковольтным оборудованием, электродвигателями или трансформаторами.

Примеры применения в отраслях

• Нефтегазовая промышленность: Добывающие комплексы и компрессорные станции — GE IC670CHS001E используется как основа для контроллеров, управляющих насосами, компрессорами и регулирующими клапанами. Конфигурация с процессором RX7i и аналоговыми модулями I/O позволяет обрабатывать сигналы от датчиков давления, температуры и уровня, а коммуникационные модули обеспечивают связь с системой SCADA. Резервирование питания и горячая замена модулей гарантируют неразрывную работу даже в удаленных регионах с Severelyми условиями.
• Энергетика: Теплоэлектростанции (ТЭС) и гидроэлектростанции — шасси используется для сборки контроллеров, управляющих котлами, турбинами и генераторами. Комбинация аналоговых модулей для измерения параметров процесса (давление пара, температура воды) и коммуникационных модулей Ethernet/IP позволяет интегрировать систему в общую автоматизированную систему электростанции. Отказоустойчивость системы критична для поддержания стабильного электроснабжения.
• Машиностроение: Автоматизированные линии сборки и прессы — GE IC670CHS001E комбинируется с цифровыми модулями I/O для управления конвейерами, роботами-манипуляторами и исполнительными механизмами прессов. Высокоскоростная шина данных обеспечивает синхронное управление движением компонентов, а функция горячей замены позволяет обслуживать линию без длительных остановок, повышая производительность.
• Логистика и складское оборудование: Автоматизированные системы хранения (AS/RS) и конвейерные линии — шасси используется для контроллеров, управляющих штабелерами, конвейерами и системами сортировки. Конфигурация с коммуникационными модулями Profibus DP или Ethernet/IP обеспечивает связь с центральным компьютером склада, а модули I/O обрабатывают сигналы от датчиков положения и движения. Надежность системы гарантирует бесперебойную работу складских операций.
• Химическая промышленность: Реакторные установки — GE IC670CHS001E комбинируется с аналоговыми модулями I/O для регулирования температуры, давления и скорости подачи реактивов в реакторах. Резервирование питания и защита от помех предотвращают аварийные ситуации при работе с опасными веществами, а высокоскоростная связь между модулями обеспечиваетmicromachines контроль процесса.

Сравнение с конкурентами

• Количество слотов и масштабируемость: 8 слотов (1 CPU + 7 I/O) превосходят параметры Siemens S7-1500 Rack (до 6 слотов), что позволяет создавать более сложные системы без необходимости использования дополнительных шасси. Поддержка модулей шириной 1 или 2 слота расширяет возможности конфигурации по сравнению с Allen-Bradley ControlLogix 1756 Rack, где большинство модулей занимают 1 слот.
• Отказоустойчивость: Поддержка двойного резервирования модулей питания и горячей замены модулей в стандартной комплектации превосходит возможности ABB AC 800M Rack, где эти функции требуют дополнительных компонентов. Это делает GE IC670CHS001E более подходящим для критических приложений с неразрывным производством.
• Совместимость с модулями GE: Полная совместимость с широким рядом модулей GE Fanuc RX7i (включая старшие серии) упрощает модернизацию существующих систем, в отличие от аналогов, которые ограничены модулями своей серии. Высокоскоростная шина данных (до 1 Гбит/с) обеспечивает более быструю передачу данных по сравнению с Allen-Bradley ControlLogix 1756 Rack (шину Data Highway Plus с скоростью до 10 Мбит/с).
• Удобство обслуживания: Пассивное охлаждение и ясные LED-индикаторы статуса делают обслуживание более простым, чем у аналогов с активным охлаждением (вентиляторами), где требуется регулярная замена вентиляторов и очистка фильтров.

Советы по выбору и предостережения

• При выборе GE IC670CHS001E убедитесь, что количество слотов (8) и тип поддерживаемых модулей соответствуют требованиям вашего приложения. Для сложных систем с большим количеством аналоговых сигналов или коммуникационными интерфейсами проверьте совместимость с нужными модулями GE Fanuc RX7i (например, аналоговыми модулями IC697ALG223 или коммуникационными модулями IC697CMM741).
• Монтаж и подключение: Устанавливайте шасси в шкафу управления с достаточным пространством для конвекции (минимум 5 см с каждой стороны) для предотвращения перегрева. При подключении модулей питания убедитесь в правильной полярности и соответствие входного напряжения (АЦ/DC) требованиям модуля. Для повышения отказоустойчивости используйте конфигурацию с двумя модулями питания (1+1 резервирование).
• Обслуживание и диагностика: При замене модулей используйте функцию горячей замены в соответствии с инструкциями GE — не отсоединяйте модули при работе системы без предварительного перевода в безопасный режим. Регулярно проверяйте LED-индикаторы статуса шасси и модулей для выявления неисправностей (например, ошибка питания или сбой шины данных).
• Безопасность: При обслуживании шасси отключите все источники питания и дождитесь разряда внутренних емкостей (не менее 5 минут) — высокое напряжение на шине питания может представлять опасность электропоражения. Используйте только оригинальные модули GE Fanuc для установки в шасси, неоригинальные компоненты могут привести к нестабильной работе или повреждению системы.
