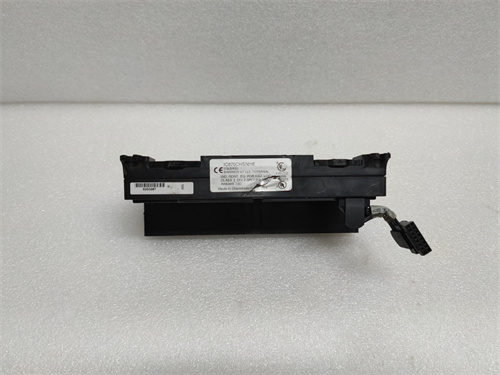

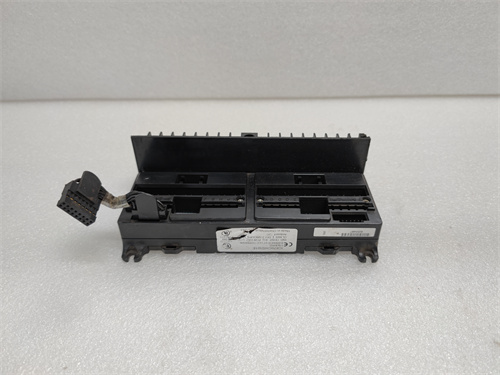

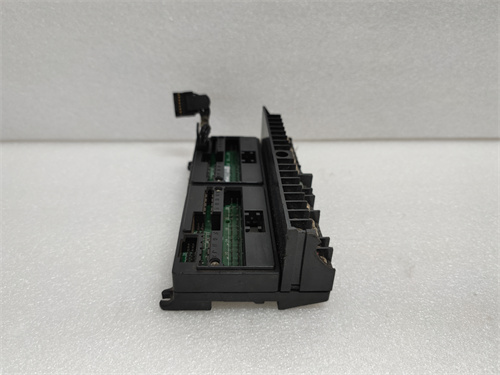

Общая характеристика продукта: GE IC670CHS101
Технические параметры GE IC670CHS101
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленная шину (backplane) для модулей VersaMax, серии GE VersaMax Industrial Control Systems |
| Конфигурация и емкость | • Количество слотов для модулей: 10 (включая 1 слот для контроллера)
• Тип монтажа: DIN-рейка • Габариты: 175 × 220 × 50 мм (Ш×В×Г) • Вес: ≤500 г |
| Параметры передачи данных | • Протокол связи: GE VersaMax Backplane Protocol
• Скорость передачи: 1 Мбит/с (фикс.) • Задержка передачи: ≤1 мс (при максимальной нагрузке) • Тип сигнала: Дифференциальный (для защиты от помех) |
| Питание подключенных модулей | • Напряжение питания: 24 В DC (от внешнего блока питания, например GE WEA13-13 2508-21001)
• Максимальный общий ток потребления: 5 А • Защита от перегрузки: Токовые предохранители на каждом слоте (0.5 А) |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529) • Уровень защиты от электромагнитных помех: EN 61000-6-2 (уровень 3) |
| Сертификации | CE, UL 508, IEC 61131-2, RoHS |
Преимущества и особенности GE IC670CHS101
-
Надежность и скорость передачи
Скорость 1 Мбит/с и задержка ≤1 мс делают GE IC670CHS101 идеальным для систем, где требуется связь в реальном времени (например, лабораторные анализы, управление мелкими производственными линиями). Дифференциальный тип сигнала защищает от электромагнитных помех, что гарантирует стабильность передачи данных даже рядом с мощными устройствами.
-
Масштабируемость и компактность
10 слотов позволяют подключать контроллер, модули I/O, коммуникационные и специализированные блоки — без необходимости в дополнительных шин. Компактная конструкция (ширина 175 мм) подходит для шкафов с ограниченным пространством (например, лабораторные шкафы, мобильные контроллерные панели).
-
Совместимость с модулями VersaMax
Полная интеграция с контроллерами GE IC670CPU330, модулями I/O GE IC670MDL240 и коммуникационными модулями GE IC670GBI102D упрощает внедрение — достаточно вставить модули в слоты и подключить питание, без дополнительной настройки связи.
-
Защита подключенного оборудования
Токовые предохранители на каждом слоте (0.5 А) защищают модули от перегрузки и короткого замыкания — например, при коротком замыкании в кабеле модуля I/O предохранитель срабатывает, предотвращая повреждение шены и других подключенных компонентов.
Примеры применения GE IC670CHS101
-
Лабораторное оборудование: Контроль анализирующих приборов
В экологической лаборатории GE IC670CHS101 объединяет контроллер GE IC670CPU330, 4 модуля аналоговых входов (для датчиков pH, содержания растворенных веществ, температуры воды) и 1 модуль коммуникации (для передачи данных в GE Proficy iFIX). Шина обеспечивает передачу измеренных значений с задержкой ≤1 мс, что гарантирует точность анализа воды (например, измерение содержания фосфатов с разрешением 0.01 мг/л). При перегрузке одного из модулей (например, короткое замыкание в датчике pH) токовой предохранитель шены срабатывает, сохраняя работоспособность остальных модулей — это предотвращает остановку всего анализирующего комплекса.
-
Пищевая промышленность: Управление линией упаковки
В заводе по производству напитков GE IC670CHS101 подключен к контроллеру, 3 модулям цифровых входов (для сенсоров положения бутылок), 2 модулям цифровых выходов (для управления клапанами подачи воды и крышек) и 1 модулем температурного контроля (для нагрева этилового спирта для стерилизации). Шина транслирует команды контроллера с скоростью 1 Мбит/с, синхронизируя работу всех компонентов: например, сенсор обнаруживает бутылку, сигнал передается через шину в контроллер, который отправляет команду на открытие клапана подачи воды — все этапы выполняются за 2 мс, поддерживая производительность 120 бутылок в минуту.
-
Мобильные контроллерные панели: Управление строительным оборудованием
В мобильной панели управления бетономешалкой GE IC670CHS101 объединяет контроллер, 2 модуля аналоговых входов (для датчиков уровня бетона и скорости вращения барабана), 2 модуля цифровых выходов (для управления приводом и клапаном подачи цемента) и 1 блок питания GE WEA13-13 2508-21001. Компактная конструкция шены позволяет разместить ее в панели размером 300×400 мм, а высокая устойчивость к вибрациям (до 5 Гц) гарантирует надежную работу в условиях строительных площадок. Шина стабильно передаёт данные даже при вибрациях от работы моторов, предотвращая ложные срабатывания клапанов и приводов.
Сравнение с конкурентами
| Параметр | GE IC670CHS101 | Siemens Bus Module 6ES7231-4HA32-0XB0 | ABB Bus Module 3BSE018150R1 |
|---|---|---|---|
| Количество слотов | 10 (включая контроллер) | 6 (без слота для контроллера) | 8 (включая контроллер) |
| Скорость передачи | 1 Мбит/с | 0.5 Мбит/с | 0.8 Мбит/с |
| Задержка передачи | ≤1 мс | ≤5 мс | ≤3 мс |
| Защита от перегрузки | Токовые предохранители (0.5 А/слот) | Отсутствует | Фьюзы (1 А/общий) |
| Совместимость с GE | Полная (VersaMax, Proficy) | Ограниченная (требует адаптеров) | Ограниченная (требует драйверов) |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE IC670CHS101 если:
- Требуется организовать компактную систему с контроллером и до 9 модулями (I/O, коммуникация, температура) — лаборатории, мелкие производственные линии, мобильные панели.
- Важна высокая скорость и стабильность передачи данных (≤1 мс) — системы с точными измерениями или синхронизированными процессами (упаковка, анализ).
- Работаете с оборудованием GE VersaMax (IC670CPU330, IC670MDL240) — полная совместимость устраняет необходимость в дополнительных адаптерах.
-
Меры предосторожности:
- При монтаже модулей в GE IC670CHS101 убедитесь, что они плотно вставлены в слоты — ослабленные контакты могут привести к потере связи или нестабильному питанию.
- Не превышайте максимальный общий ток потребления (5 А) — подключение оборудования с суммарным током >5 А вызовет перегрев шены и отключение питания.
- Регулярно проверяйте состояние токовых предохранителей — при срабатывании предохранителя не заменяйте его на модель с большим током (требуется использовать только 0.5 А), чтобы не повредить модули.
- При транспортировке шены с подключенными модулями используйте упаковку с амортизацией — вибрации и удары могут повредить контакты слотов или модули.
