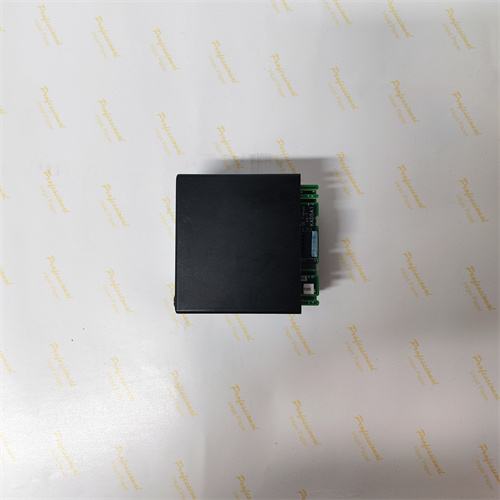

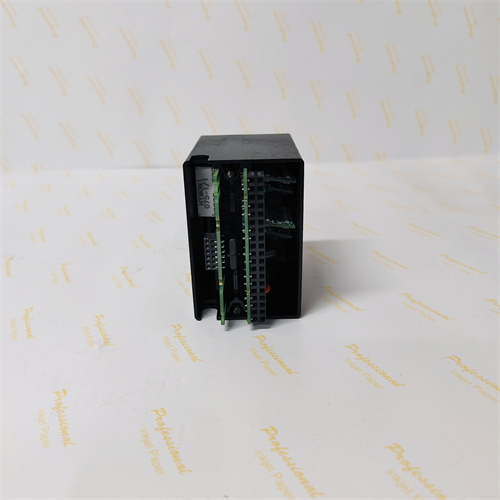

GE IC670GBI002

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры коммуникационного интерфейса (Genius Bus):
  • Тип сети: Однопроводная разветвлённая линия (Bus Topology) с возможностью подключения реповитеров для увеличения длины;
  • Максимальная скорость передачи данных: 1 Мбит/с — достаточная для передачи 1000+ параметров за секунду (для большинства производственных процессов);
  • Максимальная длина сети: 1524 м (без реповитеров); при использовании реповитеров — до 6096 м (4 репетера);
  • Количество подключаемых устройств: До 32 устройств на одну линию (датчики, исполнители, модули) — поддерживает масштабирование системы;
  • Тип сигнала: Дифференциальный Manchester-кодированный сигнал — снижает влияние электромагнитных помех и перепадов напряжения в кабеле;
  • Кабель: Поддерживает витая пара Cat5 или специализированный Genius Bus кабель (с экранированием) — гарантирует стабильность сигнала.
• Параметры интерфейса с контроллером RX3i:
  • Тип подключения: Встроенный разъём для шасси RX3i — интегрируется в слот контроллера без дополнительных адаптеров;
  • Протокол обмена данными с RX3i: Совместим с внутренней шиной RX3i (Backplane Bus) — скорость передачи 10 Мбит/с, обеспечивает низкую задержку между модулем и процессором контроллера;
  • Поддержка DMA (Direct Memory Access): Позволяет передавать данные напрямую в память контроллера без участия ЦПУ — снижает нагрузку на процессор и задержку обработки.
• Параметры защиты и надежности:
  • Электромагнитная совместимость (EMC): Соответствует стандартам EN 55011 Class A (излучение) и EN 61000-6-2 (иммунитет) — устойчив к радиочастотным полям (30 В/м), статическому разряду (±15 кВ) и импульсным помехам (±2 кВ);
  • Защита от короткого замыкания на линии: Встроенные токоограничиватели — при замыкании кабеля Genius Bus автоматически ограничивают ток до 100 мА, предотвращая повреждение модуля;
  • Защита от перепадов напряжения: Поддерживает кратковременные снижения напряжения на линии (до 30% номинала) в течение 10 мс без потери связи;
  • Средний наработанный ресурс (MTBF): ≥200 000 часов (≈22,8 лет) при температуре окружающей среды 40 °C — высокая надежность для долгосрочных проектов.
• Эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (без снижения производительности);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Устойчивость к вибрации: 5–500 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6) — соответствует требованиям к оборудованию на конвейерных линиях;
  • Питание: От шасси RX3i, напряжение 5 В DC ±5%, максимальный ток потребления 150 мА;
  • Сигнализация состояния: 3 светодиодных индикатора на корпусе — питание (PWR), связь с RX3i (BUS), состояние Genius Bus (GB) — для быстрой визуальной диагностики (например, мигающий GB индикатор сигнализирует о проблеме с сетью).

Преимущества и особенности

1. Гибкая топология сети Genius Bus: Однопроводная линия и поддержка до 32 устройств делают GE IC670GBI002 экономичным решением для больших производственных площадок — например, на заводе с несколькими конвейерными линиями можно подключить все датчики и исполнители к одной сети, снижая количество кабелей и затраты на монтаж (по сравнению с двупроводными сетями Ethernet/IP).
2. Высокая устойчивость к помехам: Дифференциальный сигнал и соответствие стандартам EMC позволяют GE IC670GBI002 работать в условиях сильных электромагнитных помех — например, рядом с крупными электродвигателями, сварочным оборудованием или трансформаторами. Модуль не теряет связи и не искажает данные даже при наличии помех, что критично для безопасных производственных процессов.
3. Легкая масштабирование и реконфигурация: Поддержка реповитеров и автоматическая реконфигурация сети при добавлении устройств упрощает масштабирование системы с GE IC670GBI002 — например, при расширении конвейерной линии можно подключить новые датчики к существующей Genius Bus, и модуль автоматически распознаёт их без необходимости перепрограммирования контроллера.
4. Глубокая интеграция с RX3i и простота обслуживания: Совместимость с шасси RX3i и поддержкой DMA обеспечивают низкую задержку и высокую производительность — контроллер RX3i моментально получает данные от GE IC670GBI002 и отправляет команды в реальном времени. Светодиодные индикаторы и совместимость с GE Proficy Machine Edition также упрощают диагностику: технический персонал может быстро определить причину сбоя (например, неисправность кабеля или устройство) и устранить её.

Примеры применения в отраслях

• Промышленность электроники (линия сборки микросхем): На линии GE IC670GBI002 подключен к контроллеру RX3i и обеспечивает связь с 20 фотодатчиками (проверка наличия компонентов на конвейере), 8 роботами (монтаж микросхем) и 4 панелями оператора:
  • Genius Bus сети подключает все устройства в одну линию (длина 500 м), что снизило количество кабелей на 60% по сравнению с предыдущей системой;
  • Модуль передает данные о положении компонентов и статусе роботов в контроллер RX3i с частотой 5 раз в секунду — контроллер регулирует скорость конвейера и координаты роботов для предотвращения ошибок монтажа;
  • При отключении одного фотодатчика GE IC670GBI002 отправляет сигнал об ошибке в контроллер, который автоматически останавливает конвейер и активирует светодиодную сигнализацию.
• Пищевая промышленность (линия упаковки консервов): На линии GE IC670GBI002 управляет коммуникацией между контроллером RX3i, 16 датчиками уровня консервов (в резервуарах), 10 клапанами розлива и 2 SCADA-станциями:
  • Genius Bus сети протянута на 800 м (с одним реповитером) и подключает все устройства, включая удаленные резервуары;
  • Модуль передает данные о уровне консервов в контроллер RX3i — контроллер регулирует скорость клапанов розлива для поддержания стабильного объёма в каждой банке;
  • Данные также передаются в SCADA-станции — операторы могут отслеживать производительность линии и получать оповещения при низком уровне консервов.
• Автомобилестроение (линия окрашивания кузовов): На линии GE IC670GBI002 обеспечивает связь между контроллером RX3i, 12 датчиками температуры печи (окрашивания), 6 приводами конвейера и 3 панелями оператора:
  • Дифференциальный сигнал Genius Bus устойчив к помехам от электродвигателей конвейера и сварочного оборудования;
  • Модуль передает данные о температуре печи в контроллер RX3i — контроллер регулирует нагрев для соблюдения технологических параметров окрашивания;
  • При превышении температуры GE IC670GBI002 мгновенно передает сигнал об ошибке, и контроллер останавливает конвейер, предотвращая повреждение кузовов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип контроллера и требования к сети: Если вы используете GE RX3i и нуждаетесь в экономичной однопроводной сети для больших площадок, GE IC670GBI002 — идеальный выбор. Для систем Siemens S7-300/400 лучше выбрать CP 343-2 (Profibus DP), а для Rockwell ControlLogix — 1756-CNB (ControlNet).
  2. Оцените длину сети и количество устройств: При длине сети >1000 м или необходимости подключения >32 устройств используйте реповитеры (для Genius Bus — до 4 штуки) — GE IC670GBI002 поддерживает их без потери производительности.
  3. Для получения информации о типах кабелей, реповитерах или сертификациях (CE, UL) обратитесь к ссылке: [ссылка на продукт GE IC670GBI002].
• Предостережения:
  1. Используйте только сертифицированный кабель: Для Genius Bus сети используйте витую пару Cat5 с экранированием или специализированный Genius Bus кабель — некачественные кабели приведут к потере связи и искажению данных.
  2. Не превышайте количество устройств на линию: Максимальное количество устройств — 32 — превышение этого лимита вызовет перегрузку сети и снижение скорости передачи данных.
  3. Регулярно проверяйте состояние сети: Периодически диагностируйте GE IC670GBI002 через GE Proficy Machine Edition — проверяйте уровень сигнала, наличие ошибок передачи и состояние подключенных устройств. Это поможет предотвратить внезапные сбои в производстве.
