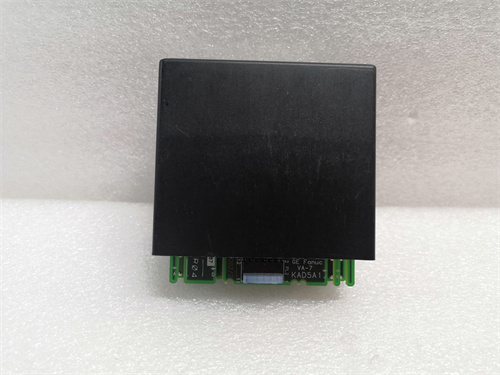

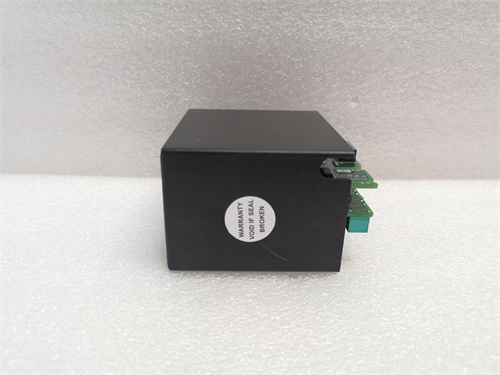

GE IC670GBI002

Описание

Общая информация о продукте GE IC670GBI002

Технические параметры GE IC670GBI002

• Параметры коммуникации и протоколов:
  • Основной интерфейс: Шина Genius Bus (для связи с модулями I/O Series 90-70) — скорость передачи данных 1 Мбит/с, максимальное расстояние между устройствами до 1200 м (при использовании витой пары);
  • Дополнительные интерфейсы:
    • RS-232 (для локальной настройки и подключения HMI);
    • RS-485 (опционально, через адаптер) — для связи с другими PLC в локальной сети;
  • Поддерживаемые протоколы:
    • GE Genius Protocol (основной для связи с Series 90-70);
    • Modbus RTU (для интеграции с SCADA и сторонними устройствами);
  • Максимальное количество подключаемых модулей I/O: До 32 модуля Series 90-70 (DI, DO, AI, AO) на один GE IC670GBI002.
• Защита и надежность:
  • Электрическая изоляция: Между шиной Genius Bus и интерфейсами RS-232/485 — ≥ 1 кВ AC (1 минута);
  • Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
  • Защитные функции:
    • Детекция ошибок передачи данных (проверка четности, повторная отправка при ошибке);
    • Защита от короткого замыкания на шине Genius Bus (автоматическое отключение для предотвращения повреждения);
  • Время между отказами (MTBF): ≥ 5 000 000 часов (при номинальных условиях, согласно данным GE).
• Питание и интеграция:
  • Напряжение питания: 5 В DC ±5% (от шасси Series 90-70) или 24 В DC ±10% (от внешнего блока питания);
  • Потребляемый ток: ≤ 0,5 А (при 5 В DC) / ≤ 0,2 А (при 24 В DC);
  • Совместимое ПО: GE CIMPLICITY HMI, GE Proficy Machine Edition — для конфигурации протоколов и отладки коммуникации.
• Механические и эксплуатационные параметры:
  • Габариты: 85 × 120 × 35 мм (ширина × высота × глубина);
  • Вес: 约 200 г;
  • Тип монтажа: Врезной в шасси GE Series 90-70 (стандартный слот);
  • Температурный диапазон:
    • Рабочий диапазон: 0 °C до +60 °C — адаптирован к промышленным цехам;
    • Диапазон хранения: -40 °C до +85 °C.

Преимущества и особенности GE IC670GBI002

1. Стабильная связь через шину Genius Bus: Основное преимущество GE IC670GBI002 — поддержка шины Genius Bus с скоростью 1 Мбит/с и расстоянием до 1200 м. В нефтегазовой скважине это позволяет подключить модули I/O, расположенные на расстоянии 1 км от основного контроллера, без потери скорости передачи данных, что критично для мониторинга давления и температуры скважины.
2. Совместимость с устаревшими модулями Series 90-70: GE IC670GBI002 идеально работает с существующими модулями Series 90-70 (например, IC670ALG223, IC670MDL240), что позволяет предприятиям сохранить инвестиции в старое оборудование (стоимость замены которого可达 50 000 долларов) и постепенно модернизировать систему.
3. Поддержка Modbus RTU для интеграции с сторонними системами: Помимо Genius Protocol, GE IC670GBI002 поддерживает Modbus RTU — это позволяет интегрировать Series 90-70 с SCADA сторонних брендов (например, Siemens WinCC, Schneider Citect). В теплоэлектростанции это критично для объединения данных от GE PLC и Siemens контроллеров в единую систему мониторинга.
4. Простота настройки и диагностики: Через ПО GE Proficy Machine Edition инженеры могут быстро настроить протоколы (Genius/Modbus) и отлаживать коммуникацию — при потере связи с модулем I/O GE IC670GBI002 отправляет код ошибки в HMI, операторы быстро определяют причину (например, разрыв кабеля на шине Genius) и устраняют неполадку.
5. Устойчивость к промышленным условиям: Работоспособность в диапазоне 0/+60 °C и защита EMC класса EN 61000-6-4 делают GE IC670GBI002 подходящим для влажных пищевых цехов (влажность до 90%) или жарких металлургических установок (температура +55 °C) — модуль не искажает сигналы, поддерживая стабильную коммуникацию.

Примеры применения GE IC670GBI002

• Нефтегаз (компрессорная станция): В газовой компрессорной станции GE IC670GBI002 подключен к контроллеру IC697CPU771 и 15 модулям I/O Series 90-70 (8 DI, 4 AI, 3 DO). Шлюз передаёт данные о давлении газа (от AI-модулей) и состоянии компрессора (от DI-модулей) через Genius Bus в SCADA Proficy HMI за ≤ 10 мс. При превышении давления > 10 МПа операторы получают мгновенное предупреждение и останавливают компрессор.
• Энергетика (вспомогательная система ТЭС 300 МВт): В ТЭС GE IC670GBI002 управляет связью между 10 модулями температуры (IC670ALG223) и контроллером Series 90-70. Данные о температуре воды в котле передаются через Modbus RTU в стороннюю SCADA Siemens WinCC, операторы отслеживают параметры в реальном времени и корректируют работу системы охлаждения.
• Пищевая промышленность (линия упаковки молока): В молочном заводе GE IC670GBI002 подключает 8 модулей цифровых выходов (IC670MDL240) к контроллеру Series 90-70. Шлюз гарантирует стабильную связь в условиях высокой влажности (85%), контроллер управляет конвейерами и клапанами подачи молока, предотвращая пустую упаковку и брак продукции.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Series 90-70: Прежде чем приобрести GE IC670GBI002, убедитесь, что он поддерживается вашим шасси Series 90-70 (например, IC670CHS001) и версией контроллера (IC697CPU771 ≥ v3.0). Информация о совместимости доступна в документации на [ссылка на GE IC670GBI002] или через техническую поддержку GE.
• Оцените требования к расстоянию и скорости: Если ваши модули I/O расположены на расстоянии > 100 м от контроллера, GE IC670GBI002 с шиной Genius Bus (1200 м) — оптимальный выбор; для коротких расстояний (< 100 м) можно рассмотреть Ethernet-шлюзы, но они не поддержат Series 90-70.
• Приобретайте оригинал: Для гарантии совместимости и стабильности покупайте GE IC670GBI002 только у авторизованных дилеров GE — подделки не поддерживают Genius Protocol, имеют низкий MTBF (≤ 2 млн часов) и могут привести к потере данных.

Предостережения

• Не используйте с несовместимыми PLC: GE IC670GBI002 разработан исключительно для GE Series 90-70 — использование с PLC Siemens S7-300 или Rockwell ControlLogix приведет к несовместимости шин и невозможности коммуникации.
• Используйте только рекомендованные кабели: Для шины Genius Bus используйте витую пару Cat5e с экранированием — неэкранированные кабели увеличат уровень помех и снизят надежность связи, особенно на больших расстояниях.
• Осуществляйте монтаж при отключенном питании: При установке или замене GE IC670GBI002 отключите питание шасси Series 90-70 — это предотвращает электроудар и повреждение контактов модуля.
• Регулярно проверяйте состояние коммуникации: Каждый месяц проверяйте связь через Proficy Machine Edition — при появлении ошибок передачи данных проверьте кабели, экранирование и адреса модулей I/O, чтобы избежать остановки процесса.
