Описание
Описание продукта

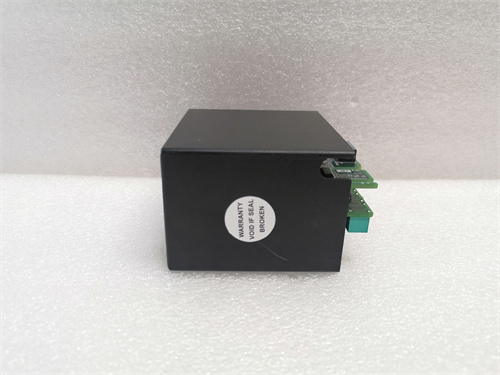

Основным объектом рассмотрения является цифровой выходной модуль для контроллеров ПЛК GE IC670MDL240K — ключевой компонент, разработанный компанией GE для передачи дискретных команд от ПЛК серии RX3i (например, IC695CPU315) к исполнительным механизмам (регулирующие клапаны, контакторы, электромагнитные замки) в промышленных процессах. Продукт GE IC670MDL240K относится к серии надежных модулей I/O GE, специализирующихся на работе в суровых условиях (нефтегазовая отрасль, машиностроение, логистика), где требуется высокая отказоустойчивость и быстрая реакция на сигналы от ПЛК.
Благодаря 24 независимым транзисторным выходам и встроенной защитой от перегрузок, GE IC670MDL240K обеспечивает стабильную коммутацию силовых цепей даже при кратковременных перегрузках или электромагнитных помехах (например, от мощных электродвигателей на заводах). Особенно важно отметить, что GE IC670MDL240K поддерживает «горячую замену» (hot-swapping) — это позволяет заменить модуль без отключения всей системы ПЛК, что критично для объектов с непрерывным циклом работы (например, цепные конвейеры в логистике, линии сборки автомобилей).
Кроме того, GE IC670MDL240K полностью совместим с программным обеспечением GE Proficy Machine Edition, что упрощает настройку каждого выходного канала (например, время задержки включения/выключения) и диагностику неполадок. Например, через ПО можно индивидуально настроить защиту каждого канала от короткого замыкания, предотвращая повреждение модуля и исполнительного оборудования. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: GE IC670MDL240K.
Особенно ценным преимуществом GE IC670MDL240K является его компактная конструкция — модуль монтируется на стандартную DIN-рейку и не требует большого пространства в шкафу управления, что актуально для систем с ограниченным размером оборудования.
Параметры продукта
Параметры GE IC670MDL240K оптимизированы для надежной передачи дискретных команд, основные из них включают:
- Конфигурация выходов: 24 независимых цифровых выходов — возможность управления до 24 исполнительными механизмами одновременно, с индивидуальной защитой каждого канала.
- Тип выходов: Транзисторные (NPN-тип, открытие коллектора) — подходят для управления низковольтным оборудованием 24 В ПС.
- Параметры нагрузки на выходы:
- Максимальное напряжение на выходе: 30 В ПС;
- Максимальный ток на канал: 0,5 А (продолжительный) / 2 А (кратковременный, до 1 с) — достаточный для большинства промышленных реле и контакторов;
- Общий максимальный ток по модулю: 8 А — предотвращение перегрузки всей схемы питания.
- Динамические характеристики:
- Время реакции (включение/выключение): ≤1 мс — быстрая передача команд, критично для аварийных остановок;
- Настраиваемая задержка: 0–100 мс (индивидуально для каждого канала) — предотвращение пиковых токов при включении мощных нагрузок.
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤100 мА (без нагрузки) / ≤800 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные склады, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления ПЛК, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое ограничение тока ≤1 А);
- Защита от перегрева (отключение канала при температуре транзистора >125 °C);
- Защита от электростатического разряда (ESD) до ±15 кВ.
- Совместимость: Полностью совместим с ПЛК GE RX3i (все поколения) и большинством стандартных дискретных исполнительных механизмов 24 В ПС.
Преимущества и особенности
GE IC670MDL240K имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Большое количество выходов и компактность: 24 выхода в одном модуле позволяют GE IC670MDL240K заменить два модуля по 12 выходов — это сокращает площадь монтажа в шкафу ПЛК, снижает затраты на оборудование и упрощает обслуживание (меньше компонентов для контроля).
- Горячая замена для непрерывных процессов: Возможность замены GE IC670MDL240K без остановки ПЛК гарантирует, что производственный процесс не прерывается даже при отказе модуля — критично для объектов, где простои могут привести к серьезным экономическим потерям (например, цепные конвейеры в распределительных центрах).
- Индивидуальная защита и настройка каналов: Каждый из 24 выходов GE IC670MDL240K имеет свою защиту от короткого замыкания и перегрева, а также настраиваемую задержку — это позволяет адаптировать модуль к разным типам нагрузок (например, для реле — задержка 10 мс, для электромагнитных клапанов — задержка 50 мс).
- Устойчивость к экстремальным условиям: Работа в диапазоне температур -40 °C до +70 °C делает GE IC670MDL240K подходящим для объектов с суровыми климатическими условиями — например, в холодных складах для управления приводами холодильных дверей или в жарких цехах машиностроения для управления контакторами электродвигателей.
- Детальная диагностика: Модуль автоматически собирает данные о состоянии каждого выхода (наличие перегрузки, температура транзистора) и передает их в ПЛК — операторы могут в реальном времени отслеживать неполадки (например, короткое замыкание в цепи клапана) и устранять их без остановки системы.
Примеры применения в отраслях
GE IC670MDL240K широко используется в отраслях, где требуется управление дискретным оборудованием через ПЛК GE RX3i:
- Логистика (автоматизированные склады): В системах управления подъемными кранов и приводами конвейеров — GE IC670MDL240K отправляет команды 24 В ПС на контакторы приводов, регулируя скорость и направление движения. При возникновении препятствия на конвейере модуль быстро останавливает привод (время реакции ≤1 мс), предотвращая повреждение груза.
- Машиностроение (линии сборки автомобилей): В системах управления роботами-манипуляторами — модуль управляет электромагнитными захватами роботов, передавая сигналы включения/выключения. Настраиваемая задержка (30 мс) предотвращает пиковые токи при захвате тяжелых деталей (например, двигателей автомобилей).
- Пищевая промышленность (линии упаковки): В системах управления шторами конвейера и эжекторами для брака — GE IC670MDL240K управляет приводами штор, останавливая конвейер при отсутствии упаковки, и активирует эжекторы для удаления бракованных продуктов. Устойчивость к температуре +70 °C позволяет модулю работать вблизи нагревательных установок для упаковки.
- Нефтегазовая отрасль (площадки добычи): В системах управления защитными шторами трубопроводов — модуль отправляет команды на электромагнитные замки штор, закрывая их при обнаружении утечки газа. Защита от электромагнитных помех гарантирует стабильную работу даже вблизи мощных насосов.
Сравнение с конкурентами
Сравним GE IC670MDL240K с аналогичными цифровыми выходными модулями Siemens SM 322 (для ПЛК S7-1200) и Allen-Bradley 1756-OA16I:
| Параметр | GE IC670MDL240K | Siemens SM 322 (6ES7322-1BL00-0AA0) | Allen-Bradley 1756-OA16I |
|---|---|---|---|
| Количество выходов | 24 (транзисторные) | 8 (транзисторные) | 16 (релейные) |
| Максимальный ток на канал | 0,5 А (прод.) / 2 А (кратк.) | 0,5 А (прод.) / 2 А (кратк.) | 2 А (прод.) / 5 А (кратк.) |
| Горячая замена | Да | Нет | Да |
| Время реакции | ≤1 мс | ≤3 мс | ≤5 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество GE IC670MDL240K — большее количество выходов, быстрее время реакции, поддержка горячей замены и устойчивость при экстремальных температурах. Для систем на базе ПЛК GE RX3i, где требуется управление большим количеством низковольтных нагрузок, он является предпочтительным выбором. Несмотря на то, что Allen-Bradley 1756-OA16I имеет более высокий ток на канал, GE IC670MDL240K опережает его по гибкости настройки и количеству выходов.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените количество и тип нагрузок: Если вам нужно управлять >16 низковольтными нагрузками (24 В ПС, ток ≤0,5 А) и требуется горячая замена, GE IC670MDL240K — идеальный выбор. Для мощных нагрузок (ток >2 А) лучше выбрать модули с релейными выходами (например, Allen-Bradley 1756-OA16I).
- Проверьте совместимость с ПЛК: GE IC670MDL240K полностью совместим только с ПЛК GE RX3i. Если вы используете ПЛК Siemens S7-1200 или Allen-Bradley ControlLogix, выберите модули, специализированные для этих систем (SM 322 или 1756-OA16I).
- Учтите условия эксплуатации: Для объектов в холодных регионах (-40 °C) или жарких цехах (+70 °C) GE IC670MDL240K гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетную модель Siemens SM 322.
Меры предосторожности
- Монтаж и подключение: Устанавливайте GE IC670MDL240K только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на GE IC670MDL240K) — не подключайте нагрузки с током >0,5 А (продолжительный) к выходам, это приведет к перегреву транзисторов и повреждению модуля.
- Периодическая проверка: Ежегодно измеряйте ток нагрузки на каждый выход с помощью амперметра — убедитесь, что он не превышает максимальные значения. При обнаружении перегрузки установите дополнительные усилители или разделите нагрузки между несколькими каналами.
- Защита от помех: Используйте экранированные кабели для подключения исполнительных механизмов к GE IC670MDL240K — это снижает влияние электромагнитных помех, особенно в условиях сильного промышленного фона (например, рядом с электродвигателями).
- Электробезопасность: Отключите питание ПЛК перед обслуживанием или заменой модуля — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при работе с GE IC670MDL240K для защиты от электростатического разряда.
