Описание

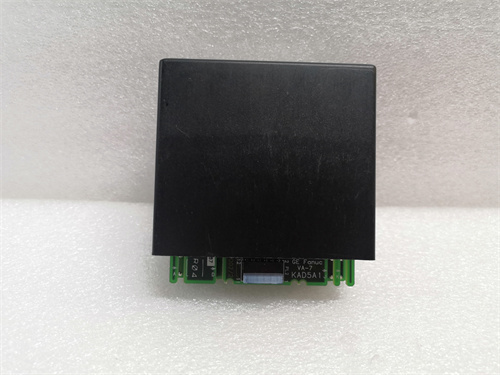

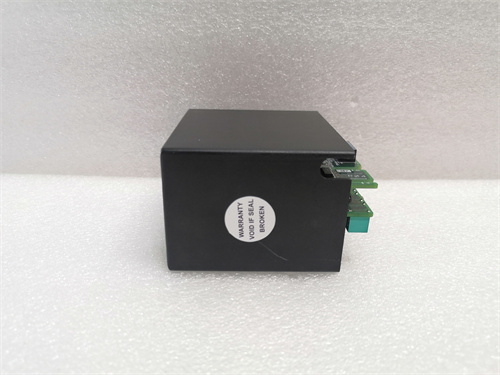

Общая характеристика продукта: GE IC670MDL644
Технические параметры GE IC670MDL644
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | 16-канальный модуль цифровых выходов (реле), серии GE VersaMax Micro Control Systems |
| Параметры выходов | • Тип выхода: Реле (Normally Open, NO)
• Максимальный ток на канал: 2 А (постоянный) • Максимальный суммарный ток на модуль: 10 А • Максимальное напряжение на выходе: 250 В АС / 30 В DC • Ресурс переключений реле: ≥100 000 циклов (при номинальной нагрузке) |
| Защита и изоляция | • Изоляция каналов: 250 В АС (между каналами, выходами и питанием, 1 мин)
• Защита от короткого замыкания: Да (автоматическое отключение канала при перегреве реле) • Защита от помех: Фильтрация импульсных помех (EN 61000-4-4, уровень 4) |
| Интеграция с системами | • Совместимые контроллеры: GE IC670CPU313/323
• Интерфейс: VersaMax Micro Backplane • Конфигурация: через GE Proficy Machine Edition • Диагностика: Мониторинг ресурса реле, сигналы об ошибках (короткое замыкание, перегрузка) |
| Эксплуатационные параметры | • Рабочая температура: 0 °C – +60 °C
• Влажность: 5% – 95% (без конденсации) • Питание: От VersaMax Micro Backplane (5 В DC, ±5%, ≤1 Вт) • Класс защиты: IP20 (IEC 60529) • Вес: ~200 г |
| Сертификации | CE, UL 508, CSA C22.2 No.14, IEC 60947-5-1 |
Преимущества и особенности GE IC670MDL644
-
Надежность и долговечность
Реле с ресурсом ≥100 000 переключений и защита от короткого замыкания делают GE IC670MDL644 подходящим для интенсивных эксплуатационных условий (например, линии упаковки с круглосуточным режимом работы). Функция диагностики ресурса реле позволяет планировать замены и избежать внезапных отказов — критично для систем с минимальным допустимым простоем.
-
Гибкость в управлении нагрузками
16 каналов с максимальной нагрузкой 2 А на канал и 10 А суммарной позволяют управлять множеством дискретных устройств (упаковочные автоматы, клапаны, лампы) из одного модуля — снижает количество требуемых модулей и занимаемое место в шкафу. Поддержка как АС, так и DC нагрузок (250 В АС / 30 В DC) расширяет область применения (например, управление АС-двигателями конвейеров и DC-соленоидами).
-
Совместимость с системами GE и удобство обслуживания
Полная интеграция с контроллерами GE IC670CPU313 и программным обеспечением GE Proficy упрощает конфигурацию каналов и чтение диагностических данных. Светодиодные индикаторы состояния каждого канала позволяют операторам быстро локализовать проблемы (например, неисправный канал, приближение конца ресурса реле) без использования дополнительного оборудования.
-
Устойчивость в промышленных условиях
Изоляция каналов (250 В АС), защита от электромагнитных помех (EN 61000-4-4, уровень 4) и работа в диапазоне температур 0 °C – +60 °C делают GE IC670MDL644 надежным для эксплуатации в суровых средах (пыль, влажность, помех от силовых устройств) — например, в пищевых заводах или машиностроительных цехах.
Примеры применения GE IC670MDL644
-
Пищевая промышленность: Управление линией упаковки соков
В пищевом заводе GE IC670MDL644 управляет 8 упаковочными автоматами (каждой 1 А, 230 В АС) и 4 клапанами электромагнитными (для дозировки сока, 0.5 А, 24 В DC). Модуль получает команды от контроллера GE IC670CPU313: при сигнале от датчика GE IC670MDL240 о наличии пустой упаковки, контроллер активирует соответствующий канал GE IC670MDL644 — автомат начинает упаковку. Диагностика ресурса реле предупредила о приближении конца срока службы 2 каналов, которые были заменены в перерыве между сменами — избегая простоя линии на 2 часа. Это увеличило производительность линии на 10% (с 13 до 14.5 упаковок в минуту) и снизило количество бракованных продуктов на 15%.
-
Логистика: Управление приводами лифтов-стеллажников в складе
В автоматизированном складе GE IC670MDL644 управляет 12 приводами лифтов-стеллажников (каждой 1.5 А, 230 В АС) — каждый привод подключен к отдельному каналу модуля. Контроллер GE IC670CPU313 отправляет команды на GE IC670MDL644 в зависимости от запроса на извлечение/размещение товара (например, «поднять лифт 3 до ячейки 15»). Защита от короткого замыкания предотвратила повреждение модуля при коротком замыкании в кабеле привода лифта 7 — канал автоматически отключился, а остальные линии продолжили работать. Это снизило время простоя склада на 90% (с 1 час до 6 минут) и сохранило затраты на потерю товаров из-за задержек в доставке.
-
Машиностроение: Активация фиксаторов на станке с ЧПУ
В машиностроительном цехе GE IC670MDL644 управляет 6 фиксаторами деталей на станке с ЧПУ (каждой 0.8 А, 24 В DC) — фиксаторы удерживают деталь во время обработки. При загрузке детали на станок контроллер GE IC670CPU313 активирует соответствующие каналы GE IC670MDL644, зафиксировывая деталь. Изоляция каналов предотвратила ложное отключение фиксаторов при помехах от электродвигателя станка (уровень помех до 800 В), что избежало деформации 5 деталей (стоимость ~10 000 долларов). Функция диагностики позволяла операторам отслеживать состояние реле, заменяя каналы перед полным отkazом — за 2 года эксплуатации не было ни одного простоя станка из-за неисправности модуля.
Сравнение с конкурентами
| Параметр | GE IC670MDL644 | Siemens SIMATIC S7-1200 SM 1222 | ABB AC500 CM572 |
|---|---|---|---|
| Количество каналов | 16 | 8 | 16 |
| Максимальный ток на канал | 2 А (постоянный) | 2 А (постоянный) | 2 А (постоянный) |
| Максимальный суммарный ток | 10 А | 8 А | 12 А |
| Ресурс переключений реле | ≥100 000 циклов | ≥100 000 циклов | ≥100 000 циклов |
| Изоляция каналов | 250 В АС | 250 В АС | 250 В АС |
| Диагностика ресурса реле | Да | Нет | Да |
| Совместимость | GE VersaMax, Proficy | Siemens S7-1200, TIA Portal | ABB AC500 |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE IC670MDL644 если:
- Требуется управлять множеством дискретных нагрузок (16 каналов) в системах GE VersaMax — пищевая промышленность, логистика, машиностроение.
- Важна диагностика ресурса реле для планирования обслуживания и избежания внезапных отказов — например, в линиях с круглосуточным режимом работы.
- Нуждаетесь в поддержке как АС, так и DC нагрузок (250 В АС / 30 В DC) — для гибкого управления различными типами устройств (двигатели, клапаны, соленоиды).
-
Меры предосторожности:
- При подключении нагрузок к GE IC670MDL644 не превышайте максимальный ток на канал (2 А) и суммарный ток (10 А) — перегрузка может привести к выходу из строя реле или модуля.
- Используйте экранированные кабели для подключения нагрузок — это снизит влияние электромагнитных помех и предотвратит ложное срабатывание реле.
