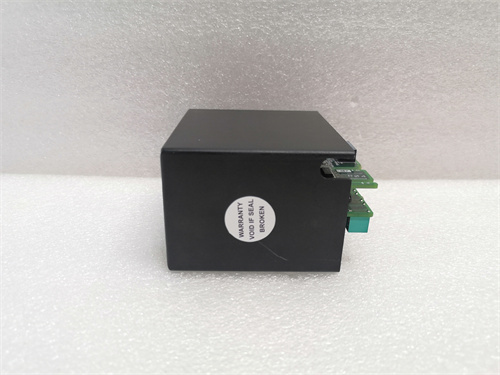

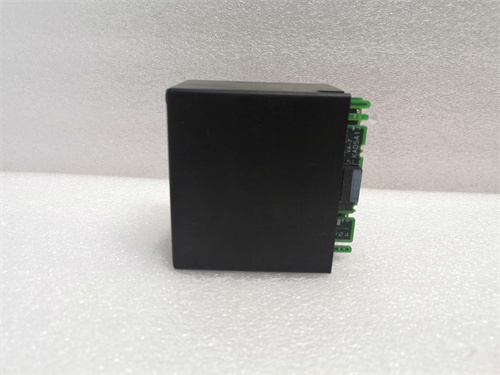

GE IC670MDL740

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация выходов и нагрузки:
  • Количество выходных каналов: 8 независимых дискретных каналов;
  • Тип выходного ключа: Реле с двойными контактами (НО — нормально открытые, ЗО — нормально закрытые) — обеспечивают высокую надежность при работе с индуктивными нагрузками;
  • Максимальное напряжение на выходе: AC 250 В / DC 125 В (совместимо с большинством промышленных источников питания);
  • Максимальный ток на канал: 5 А (при температурах ≤ 40 °C) — позволяет управлять электродвигателями мощностью до 1,2 кВт (AC 220 В);
  • Суммарный максимальный ток по всем каналам: 20 А (с равномерным распределением — не более 2,5 А на канал при полной загрузке).
• Защитные функции и характеристики реле:
  • Защита от искр: Контакты реле с серебром-селеновым покрытием — уменьшают эрозию при переключении индуктивных нагрузок, увеличивая срок службы контактов до 100 000 операций переключения;
  • Защита от перегрузки: Термическое реле на общем входе питания — отключает все каналы при превышении суммарного тока 20 А или температуры корпуса ≥ 70 °C;
  • Изоляция:
    • Электрическая изоляция между каналами: 2500 В AC (по стандарту IEC 61131-2) — предотвращает перекрестные замыкания между мощными нагрузками;
    • Изоляция между модулем и шиной RX3i: 2500 В AC — защищает контроллер от перепадов напряжения от индуктивных нагрузок.
• Интеграция с системой RX3i и индикация:
  • Совместимость с шасси: GE IC693CHS398, GE IC693CHS399 (все стандартные шасси RX3i);
  • Интерфейс с контроллером: Внутренняя шина RX3i — передача команд управления за ≤ 10 мс;
  • Сигналы состояния: LED-индикаторы на каждом канале (красный — контакт НО закрыт, зеленый — контакт ЗО закрыт) + общий индикатор питания (зеленый — питание включено).
• Индустриальные характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (оптимальный для промышленных цехов);
  • Устойчивость к вибрации: До 5 г (в диапазоне 10–500 Гц) — соответствует требованиям к оборудованию рядом с двигателями;
  • Класс защиты: IP20 (при монтаже в шасси) — защищает от пыли и пальцев;
  • Питание модуля: DC 5 В (от шасси RX3i) — максимальный ток потребления 0,2 А.

Преимущества и особенности

1. Реле с высоким токовым запасом для сильных нагрузок: Возможность управления током до 5 А на канал позволяет GE IC670MDL740 работать с электродвигателями, контакторами и другими мощными устройствами — например, на металлургическом заводе он может управлять контакторами электродвигателей рольгангов (ток 3 А) или электромагнитными крановыми захватами (ток 4 А). Это исключает необходимость использования дополнительных реле-расширителей, упрощая схему и снижая затраты.
2. Усиленная защита и долговечность контактов: Реле с серебром-селеновым покрытием и термическое реле обеспечивают высокую надежность GE IC670MDL740 при работе с индуктивными нагрузками — например, при отключении электродвигателя возникающий обратный ток не повреждает контакты, а термическое реле предотвращает перегрев при превышении суммарного тока. Срок службы контактов до 100 000 операций также снижает частоту замен модулей, сокращая время простоя.
3. Высокая электрическая изоляция: Изоляция 2500 В AC между каналами и шиной RX3i защищает контроллер и другие модули от перепадов напряжения от мощных нагрузок — например, при коротком замыкании контактора на высоком напряжении (AC 220 В) изоляция предотвращает повреждение контроллера GE IC693CPU374, что критично для сохранения целостности всей системы.
4. Легкая диагностика и интеграция: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние контактов (открыты/закрыты), а совместимость с шасси RX3i упрощает монтаж — модуль автоматически идентифицируется контроллером, не требуя ручной настройки. Это сокращает время настройки и обслуживания системы.

Примеры применения в отраслях

• Металлургия ( прокатный станок): На горячем прокатном станке GE IC670MDL740 управляет 6 контакторами электродвигателей рольгангов (ток 3 А каждый) и 2 электромагнитными клапанами подачи охлаждающей воды (ток 2 А каждый). Реле модуля переключают высокое напряжение (AC 220 В) без повреждения контактов, а термическое реле защищает от перегрузки при одновременном запуске нескольких двигателей. LED-индикаторы позволяют оператору быстро проверить состояние каждого канала при техническом обслуживании.
• Энергетика (трансформаторная подстанция): На подстанции GE IC670MDL740 управляет реле автоматического выключения (АРВ) и контакторами вентиляторов трансформаторов (ток 4 А). Высокая изоляция 2500 В AC защищает контроллер RX3i от перепадов напряжения в электросетях, а реле с серебром-селеновым покрытием выдерживают высокие импульсы тока при срабатывании АРВ.
• Горнодобывающая промышленность (шахта угля): В шахте GE IC670MDL740 управляет электродвигателями конвейеров для транспортировки угля (ток 5 А) и электромагнитными затворами в бункерах (ток 3 А). Устойчивость к вибрациям (5 г) гарантирует работу модуля в условиях качки шахтных механизмов, а суммарный ток 20 А позволяет управлять всеми 8 нагрузками одновременно без перегрузки.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите параметры нагрузок: Если вам нужно управлять индуктивными нагрузками с током до 5 А (электродвигатели, контакторы), GE IC670MDL740 подходит идеально. Для нагрузок с током < 2 А можно выбрать менее мощные релейные модули (например, GE IC693MDL240), но GE IC670MDL740 оставляет запас для будущей модернизации.
  2. Учтите условия эксплуатации: Если оборудование работает в условиях вибраций (например, рядом с двигателями) или требует высокой изоляции (высокое напряжение), GE IC670MDL740 с устойчивостью к вибрациям и изоляцией 2500 В AC является лучшим выбором.
  3. Для получения информации о совместимости с шасси RX3i (например, GE IC693CHS398) или контроллерами (GE IC693CPU374) обратитесь к ссылке: [ссылка на продукт GE IC670MDL740].
• Предостережения:
  1. Не превышайте максимальный ток на канал и суммарный ток: Превышение 5 А на канал или 20 А суммарно может привести к повреждению контактов реле или срабатыванию термического реле — используйте амперметр для измерения тока нагрузок перед подключением.
  2. Для индуктивных нагрузок используйте дополнительные защиты: 尽管 GE IC670MDL740 имеет защищенные реле, для электродвигателей и соленоидов рекомендуется установитьvaristors или диоды обратного направления параллельно нагрузке — это дополнительно защищает контакты от искр и эрозии.
  3. Регулярно проверяйте состояние контактов: После 50 000 операций переключения проверьте контакты на эрозию — при необходимости замените модуль, чтобы избежать контактного сгорания. Используйте только оригинальные замены GE.
  4. Монтируйте модуль в хорошо вентилированных шкафах: Термическое реле срабатывает при температуре ≥ 70 °C, поэтому важно поддерживать оптимальный температурный режим в шкафе — используйте вентиляторы или системы охлаждения для предотвращения перегрева.
