Описание

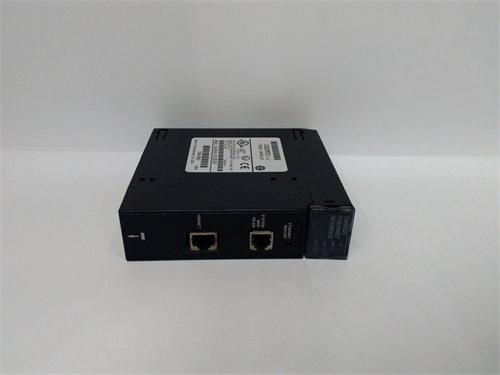

Общие сведения о продукте GE IC693CMM321
Первым ключевым компонентом в сфере коммуникации для контроллеров ПЛС GE Fanuc Series 90-30 является GE IC693CMM321 — оригинальный модуль коммуникации бренда GE, предназначенный для обеспечения связи между контроллерами Series 90-30 и внешними системами (операторские панели, ПК, другие ПЛС) через промышленные протоколы. Ссылка на продукт GE IC693CMM321 предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам IEC 61131-3 и руководства по интеграции с ПО GE Fanuc Logicmaster 90-30 — это критически важно для инженеров при создании распределенных автоматизированных систем (конвейеры, насосные станции, производственные линии), где требуется надежная передача данных в реальном времени между контроллером и внешними устройствами, без потерь или задержек. Компонент GE IC693CMM321 разработан для работы в стандартных промышленных условиях (перепады температуры, умеренные электромагнитные помехи), поэтому он обеспечивает стабильную коммуникацию даже при длительной эксплуатации в интенсивных производственных режимах.
Технические параметры GE IC693CMM321
GE IC693CMM321 имеет технические характеристики, адаптированные к требованиям промышленной коммуникации:
- Тип модуля: Модуль коммуникации для ПЛС GE Fanuc Series 90-30 — поддерживает два основные промышленных протокола: Modbus RTU (через порт RS-485) и Ethernet TCP/IP (через порт RJ45), обеспечивая двусторонную передачу данных между контроллером и внешними устройствами.
- Параметры коммуникации:
- Ethernet-порт: Скорость передачи 10/100 Мбит/с (автоматическое определение скорости), поддерживает протоколы TCP/IP, UDP, Modbus TCP — позволяет подключать до 32 внешних устройств (операторские панели, ПК с мониторинговым ПО) к одному модулю.
- RS-485-порт: Скорость передачи 1200–115200 бод (настраиваемая), поддерживает протокол Modbus RTU (мастер/слейв режимы) — максимальная длина кабеля до 1200 метров, позволяет подключать датчики, реле или другие ПЛС в удаленных точках.
- Электрические и эксплуатационные параметры:
- Питание: Подключается к шине контроллера Series 90-30 с напряжением 5 В DC (от блока питания IC693PWR321), максимальное энергопотребление — 1,5 Вт.
- Рабочая температура: 0 °C до +60 °C (без конденсации); относительная влажность 5–95% (без конденсации) — оптимальный диапазон для эксплуатации в закрытых шкафах ПЛС и цехах с промышленным оборудованием.
- Защита от электромагнитных помех: Уровень ЭМС соответствует стандартам EN 61000-6-2 (промышленный) — устойчив к помехам от электродвигателей, силовых кабелей и мелкогабаритных устройств.
- Монтаж и интеграция:
- Монтаж: Вставной модуль для шасси GE Fanuc Series 90-30 (например, IC693CHS391) — не требует дополнительных инструментов, достаточно вставить в свободный слот шасси и зафиксировать винтом.
- Адресация: IP-адрес Ethernet настраивается через ПО Logicmaster 90-30 или локальные джамперы; адрес Modbus RTU (1–247) настраивается через программные команды контроллера.
- Совместимость: Полностью совместим с контроллерами GE Fanuc Series 90-30 (все модели CPU: IC693CPU374, IC693CPU313), операторскими панелями GE Pro-face и программным обеспечением Logicmaster 90-30/GENESIS64 — поддерживает чтение/запись данных контроллера (регистров, флагов) в реальном времени.
Все детальные параметры можно найти по ссылке на GE IC693CMM321, где представлена полная техническая спецификация продукта.
Преимущества и особенности GE IC693CMM321
GE IC693CMM321 выделяется среди аналогичных модулей коммуникации благодаря уникальным преимуществам:
- Двухпортная конфигурация и гибкость протоколов: Поддержка одновременно Ethernet TCP/IP и Modbus RTU делает GE IC693CMM321 универсальным решением — например, через Ethernet можно подключить операторскую панель для визуализации процесса, а через RS-485 — удаленные датчики или другие ПЛС, не требуя покупки отдельных модулей для каждого протокола.
- Простота интеграции с системой Series 90-30: Модуль автоматически распознается контроллером Series 90-30 при монтаже — GE IC693CMM321 не требует сложной настройки драйверов или ручной конфигурации шин, а все параметры коммуникации (IP-адрес, скорость RS-485) настраиваются через привычное ПО Logicmaster 90-30. Это сокращает время настройки системы на 20–30% по сравнению с модулями сторонних производителей.
- Надежность и широкая зона действия: RS-485-порт поддерживает кабели длиной до 1200 метров — GE IC693CMM321 подходит для систем с распределенными устройствами (например, насосные станции на большой территории), где подключение через Ethernet невозможно из-за расстояний. Ethernet-порт с автоматическим определением скорости (10/100 Мбит/с) гарантирует стабильную связь с современными ПК и коммутаторами.
- Экономичность и долговечность: Использование компонентов класса «industrial-grade» (термостойкие микросхемы, защищенные контакты) обеспечивает срок службы GE IC693CMM321 до 10–12 лет — значительно превышает средний срок службы бюджетных модулей (5–7 лет), что снижает затраты на замену и остановку производства.
Примеры применения GE IC693CMM321 в различных отраслях
GE IC693CMM321 широко используется в распределенных автоматизированных системах для коммуникации:
- Логистика и транспорт: В распределительных центрах GE IC693CMM321 обеспечивает связь между контроллером Series 90-30 (управляющим конвейерами) и операторской панелью GE Pro-face — через Ethernet оператор видит в реальном времени состояние конвейера (скорость, наличие грузов), а через RS-485 модуль собирает данные от удаленных датчиков положения (на 500 метрах от шкафа ПЛС), предотвращая за backups грузов.
- Водоснабжение и канализация: В насосных станциях GE IC693CMM321 связывает контроллер Series 90-30 (управляющим насосами) с ПК в центральном офисе — через Modbus TCP операторы мониторят давление воды и уровень резервуаров в реальном времени, а при аварии (например, остановка насоса) модуль отправляет сигнал тревоги на ПК, позволяя быстро реагировать.
- Промышленное холодильное оборудование: В холодильных камерах пищевых заводов GE IC693CMM321 подключен к контроллеру Series 90-30 и датчикам температуры (на 800 метрах от шкафа) — через RS-485 данные о температуре передаются в контроллер, а через Ethernet контроллер отправляет команды на регулировку компрессоров, поддерживая температуру в диапазоне 0–4 °C и предотвращая порчу продукта.
- Малые производственные линии: В цехов по сборке электроники GE IC693CMM321 обеспечивает связь между контроллером Series 90-30 (управляющим конвейером сборки) и ПК с ПО GENESIS64 — через Ethernet ПК отображает производственные показатели (количество собранных деталей, время цикла), а через RS-485 модуль получает сигналы от кнопок управления (старт/стоп) на конвейере.
Сравнение GE IC693CMM321 с конкурентами
Для наглядности преимуществ GE IC693CMM321 сравним его с аналогичными модулями коммуникации — Module GG (бренд E) и Module HH (бренд F):
| Параметр | GE IC693CMM321 | Module GG (бренд E) | Module HH (бренд F) |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet TCP/IP, Modbus RTU | Только Modbus RTU | Только Ethernet TCP/IP |
| Максимальная длина RS-485 | 1200 м | 800 м | — |
| Количество подключаемых устройств (Ethernet) | До 32 | До 16 | До 24 |
| Срок службы | 10–12 лет | 5–7 лет | 6–8 лет |
| Совместимость с ПЛС | GE Fanuc Series 90-30 | Универсальная | Только собственный бренд |
Как видно из таблицы, GE IC693CMM321 превосходит конкурентов по гибкости протоколов (одновременно Ethernet и Modbus RTU), длине кабеля RS-485 и количеству подключаемых устройств — становится предпочтительным выбором для пользователей системы GE Fanuc Series 90-30.
Советы по выбору и предостережения при использовании GE IC693CMM321
Советы по выбору
- Подтвердите совместимость с ПЛС: Используйте GE IC693CMM321 только с контроллерами GE Fanuc Series 90-30 — для других серий GE (например, Series 90-70) выбирайте соответствующие модули (например, IC697CMM741). Проверяйте совместимость с моделью CPU контроллера через ссылку на GE IC693CMM321.
- Определите требуемые протоколы: Если вам нужно одновременно подключать операторскую панель (Ethernet) и удаленные датчики (RS-485), GE IC693CMM321 — идеальный выбор; для систем, где нужен только один протокол, можно выбрать более экономичные одно портные модули, но GE IC693CMM321 предоставляет запас по функциональности.
- Учтите длину кабелей: Для RS-485-порта не превышайте длину кабеля 1200 метров — при необходимости увеличения расстояния используйте повторяющие устройства (например, GE IC693RCM301), чтобы сохранить качество сигнала.
Предостережения
- Не нарушайте правила монтажа RS-485: При подключении RS-485 используйте экранированные кабели (тип Cat.5e) и установите терминаторы (120 Ом) на крайних устройствах — это предотвращает отражения сигнала и искажения данных, особенно при длине кабеля > 500 метров.
- Проводите регулярную диагностику: Каждые 6 месяцев проверяйте состояние Ethernet- и RS-485-портов через ПО Logicmaster 90-30 — проверяйте скорость передачи, наличие ошибок и уровень сигнала, чтобы выявить повреждение кабелей или контактов на ранней стадии.
- Избегайте перегрузки сети: Не подключайте более 32 устройств к Ethernet-порту GE IC693CMM321 — перегрузка сети может привести к увеличению задержек и потере данных. При необходимости используйте промышленный коммутатор для расширения числа портов.
