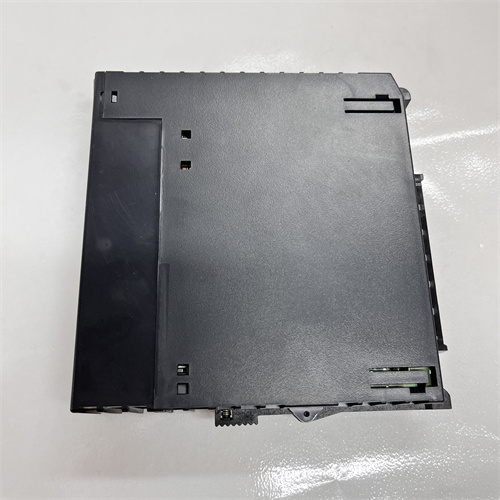

GE IC693CPU341

Описание

Общая информация о продукте

Технические параметры продукта

• Процессор и вычислительная мощность:
  • Процессор: 32-битный микропроцессор (частота 50 МГц) — обеспечивает обработку до 10 000 инструкций в секунду, достаточную для управления 50–100 входов/выходов в реальном времени.
  • Память:
    • Программная память (Flash): 512 кБ — для хранения пользовательских программ (алгоритмов ЛАВ, скрипты) и конфигураций; не требует батарейного питания для сохранения данных.
    • Оперативная память (RAM): 256 кБ — для временного хранения входных/выходных данных, переменных и статусов устройств; поддерживает батарейную защиту (батарейка CR2032, срок службы до 5 лет) для сохранения данных при отключении питания.
• Коммуникационные интерфейсы:
  • Основной интерфейс: RS-232 (DB9) — для подключения к ПК (настройка, загрузка программ) или другим устройством с последовательным интерфейсом (панели оператора, принтеры логов).
  • Расширенный интерфейс: 支持 PROFIBUS DP (опционально через модуль IC693PBM200) — для связи с распределенной периферией (удаленные модули IO, инверторы, датчики) в сети до 126 устройств.
  • Встроенный Ethernet (опционально): 1 порт 10/100 Мбит/с (RJ45) — для подключения к SCADA-системам (GE Proficy iFIX) или сетевым хранилищам, поддерживает протокол Modbus TCP.
• Поддержка модулей IO:
  • Максимальное количество модулей IO: 32 модуля (включая цифровые, аналоговые, специализированные) — подключается через шину Fanuc 90-30 Backplane, автоматически распознает модули при запуске.
  • Типы поддерживаемых сигналов: Дифференциальные и однолинейные цифровые сигналы, аналоговые сигналы 4–20 мА/0–10 ВДК, сигналы от сенсоров RTD/термокупелей.
• Питание: 5 ВДК (постоянный ток, от шены 90-30), потребление ≤300 мА — получает питание от общего блока шены, не требует отдельного источника.
• Температурный диапазон работы: 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — адаптирован к условиям стандартных промышленных шкафов с принудительной вентиляцией.
• Класс защиты корпуса: IP20 (для установки в закрытые шкафы) — защищает внутренние компоненты от пыли и посторонних предметов диаметром >12 мм; не защищает от влаги.
• Функции безопасности и диагностики:
  • Встроенная диагностика: Мониторинг состояния шены, модулей IO и коммуникационных интерфейсов — отправляет сигналы предупреждения/ошибок на SCADA-систему (например, ошибка связи с модулем IO, низкий уровень батарейки RAM).
  • Защита программ: Парольная защита (3 уровня доступа: Администратор, Инженер, Оператор) — предотвращает несанкционированное изменение программ или конфигураций.

Преимущества и особенности

1. Гибкая масштабируемость: Возможность подключения до 32 модулей IO делает GE IC693CPU341 подходящим для систем разного размера — от небольших насосных станций (5–10 модулей IO) до крупных линий сборки (20–30 модулей IO). Это позволяет постепенно расширять систему без замены CPU.
2. Многофункциональная коммуникация: Поддержка RS-232, PROFIBUS DP и Ethernet (опционально) обеспечивает интеграцию GE IC693CPU341 с разными типами оборудования — можно подключить как старые панели оператора с RS-232, так и современные SCADA-системы через Ethernet, не требуя замены существующей инфраструктуры.
3. Надежность и сохранение данных: Flash-память для программ (без батареи) и батарейная защита RAM (срок службы до 5 лет) гарантируют сохранение критической информации — даже при длительном отключении питания не теряются пользовательские программы или логи данных.
4. Простота настройки и обслуживания: Автоматическое распознавание модулей IO и поддержка ПО GE CIMPLICITY Machine Edition упрощают настройку системы — инженеры могут загружать программы, настраивать сигналы и диагностировать неисправности через графический интерфейс, без необходимости глубоких знаний низкоуровневых протоколов.

Примеры применения в отраслях

• Пищевая промышленность (линия упаковки сока): В линии упаковки стаканного сока GE IC693CPU341 управляет 15 модулями IO: 8 цифровых модулей DO (управление конвейерами, упаковочными механизмами), 4 аналоговых модуля AI (мониторинг температуры сока, уровня сырья), 3 модуля специализированные (управление дозаторами сахара). CPU обрабатывает сигналы от концевиков (наличие стаканов) и отправляет команды на запуск дозаторов, поддерживая производительность 1000 стаканов в час. Ethernet-интерфейс передает данные о производстве в SCADA-систему, позволяя операторам отслеживать количество упакованных товаров в реальном времени.
• Водоподготовка (станция очистки воды): В станции очистки воды GE IC693CPU341 контролирует 12 модуля IO: 6 цифровых модуля DI (сигналы от датчиков давления, уровня шлама), 4 аналоговых модуля AO (управление клапанами подачи химикатов), 2 модуля PROFIBUS DP (связь с инверторами насосов). CPU выполняет алгоритм регулирования pH воды — при изменении pH на 0.2 единицы отправляет команду на корректировку подачи щелочи, поддерживая нормы чистоты воды. Батарейная защита RAM сохраняет логи работы за последние 7 дней, даже при отключении питания.
• Металлургия (система охлаждения плавильных печей): В металлургическом цехе GE IC693CPU341 управляет 18 модуля IO: 10 цифровых модуля DO (управление насосами охлаждения), 6 аналоговых модуля AI (мониторинг температуры воды, давления в трубопроводах), 2 модуля RS-232 (подключение панели оператора, принтер логов). При превышении температуры воды >50 °C CPU увеличивает скорость насосов, предотвращая перегрев плавильной печи. PROFIBUS DP-интерфейс синхронизирует работу инверторов насосов, обеспечивая стабильное давление в системе охлаждения.
• Легкая промышленность (линия сборки электроники): В линии сборки мобильных телефонов GE IC693CPU341 управляет 20 модуля IO: 12 цифровых модуля DI/DO (управление роботами-манипуляторами, конвейерами), 5 аналоговых модуля AI (мониторинг положения роботов), 3 модуля Ethernet (подключение к камерам визуального контроля). CPU обрабатывает сигналы от камер (наличие дефектов на деталях) и останавливает конвейер при обнаружении брака, снижая процент некачественных продуктов до 0.1%.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Определите размер системы IO — если требуется подключить ≤32 модуля IO, GE IC693CPU341 подходит; для систем с >32 модулями выбирайте более мощные CPU (например, GE IC693CPU374).
  2. Выберите необходимые коммуникационные интерфейсы — при необходимости связи с SCADA через Ethernet добавьте опциональный модуль Ethernet; для работы с PROFIBUS DP подключите модуль IC693PBM200.
  3. Учтите требования к сохранению данных — если нужна длительная запись логов (>7 дней), дополнительно подключите сетевой диск через Ethernet, так как встроенная RAM хранит только краткосрочные данные.
• Меры предосторожности:
  1. Отключите питание шены 90-30 перед установкой/удалением CPU — работа с подключенным напряжением может привести к повреждению шены или внутренних компонентов GE IC693CPU341.
  2. Регулярно заменяйте батарейку RAM — рекомендуется замена раз в 4–5 лет (до окончания срока службы) для предотвращения потери данных; используйте только оригинальные батарейки CR2032 от GE.
  3. Защищайте CPU от электромагнитных помех — устанавливайте шкаф с CPU удаленно от инверторов, трансформаторов или мощных электродвигателей; используйте экранированные кабели для подключения интерфейсов RS-232/Ethernet.
  4. Создавайте резервные копии программ — через ПК и ПО GE CIMPLICITY Machine Edition сохраняйте пользовательские программы и конфигурации в нескольких местах (локальный диск, флеш-накопитель), чтобы восстановить систему при сбое CPU.
