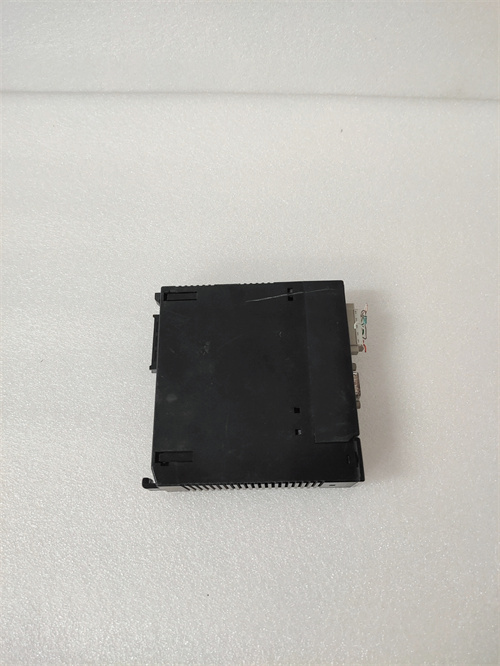

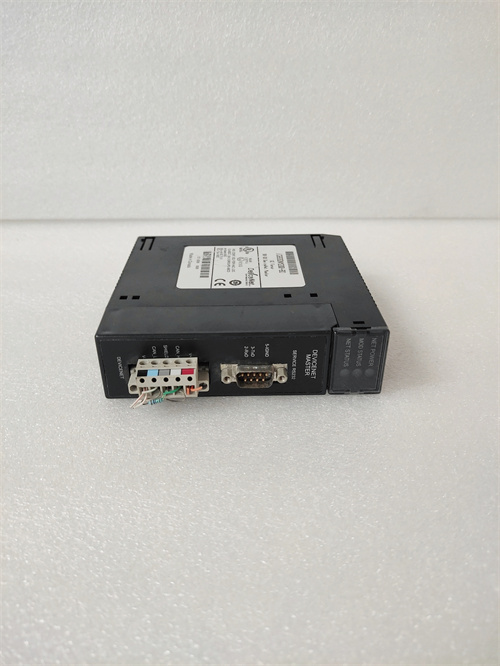

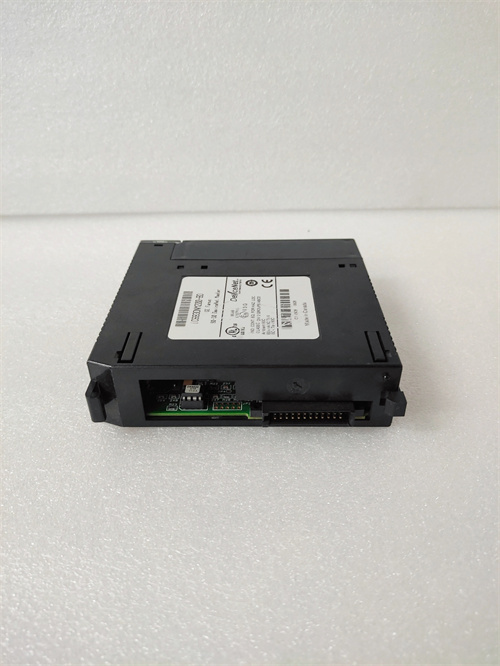

GE IC693DNM200-BD

Описание

Общие сведения о продукте

Описание продукта

1. 16 независимых каналов с высокой нагрузочной способностью: Каждый канал модуля поддерживает максимальный ток нагрузки до 0.5 А (при напряжении 24 В DC) — достаточ для управления большинством промышленных исполнительных механизмов: реле, миниатюрные контакторы, световые сигналы, приводы конвейеров. Каналы работают независимо друг от друга: при перегрузке одного канала остальные продолжают функционировать — это критично для систем, где остановка одного механизма не должна влиять на работу всего линия. Например, в автоматизированной линии упаковки GE IC693DNM200-BD управляет 12 приводами конвейеров (по одному каналу на привод) и 4 световые сигналы — при перегрузке одного привода остальные продолжают транспортировать продукцию, минимизируя брак.
2. Многоуровневая защита от повреждений: GE IC693DNM200-BD оснащена комплексными защитными механизмами, предотвращающими выход из строя модуля и подключенного оборудования:
   • Защита от короткого замыкания: На каждом канале установлен предохранитель (или электронный ограничитель тока) — при коротком замыкании на нагрузку (например, контакт провода с корпусом) ток ограничивается до безопасного уровня (≤0.6 А), предотвращая перегрев транзисторов;
   • Защита от обратной полярности: При неправильном подключении питания нагрузки (перепутаны положительный и отрицательный выводы) модуль блокирует выходной сигнал, защищая внутренние схемы;
   • Защита от электромагнитных помех (EMC): Соответствие стандарту IEC 61326-1 — подавляет помехи от высокомощных оборудований (электродвигатели, трансформаторы) и предотвращает ложные срабатывания каналов.
3. Простота настройки и диагностики: Модуль поддерживает интеграцию с программным обеспечением GE Fanuc VersaPro и имеет световые индикаторы LED на каждом канале:
   • LED зеленый: Канал активен (сигнал «включено» от контроллера);
   • LED красный: Ошибка на канале (перегрузка, короткое замыкание);
   • LED желтый: Канал неактивен (сигнал «отключено»).

     Это позволяет операторам быстро локализовать проблемы — например, при неработе привода достаточно проверить индикатор соответствующего канала: если LED красный — проблема в перегрузке или коротком замыкании, если зеленый — проблема в самом приводе. Дополнительно GE IC693DNM200-BD передает данные об ошибках в контроллер, которые отображаются в SCADA-системе (например, GE CIMPLICITY) — операторы могут отслеживать состояние модуля удаленно.

Технические параметры

• Тип модуля: 16-канальный цифровой выходной модуль (DO) для контроллеров GE Fanuc Series 90-30;
• Параметры выходных каналов:
  • Тип выхода: Открытый коллектор (Open Collector);
  • Напряжение нагрузки: 12–24 В DC (стандарт индустриального питания);
  • Максимальный ток на канал: 0.5 А (продолжительный), 1 А (пиковый, до 10 с);
  • Максимальный суммарный ток всех каналов: 4 А;
  • Время реакции канала: ≤1 мс (включение/отключение);
• Защитные параметры:
  • Защита от короткого замыкания: Электронный ограничитель тока (≤0.6 А на канал);
  • Защита от обратной полярности: До -30 В DC;
  • Изоляция: Между каналами — ≥0.5 кВ AC (1 мин), между модулем и шасси — ≥2 кВ AC (1 мин);
• Параметры питания:
  • Входное напряжение: 5 В DC (питание от шасси контроллера Series 90-30);
  • Потребляемый ток: ≤0.3 А (без нагрузки), ≤0.8 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: В шасси GE Fanuc Series 90-30 (совместимо с шасси IC693CHS391, IC693CHS392);
  • Размеры (длина × ширина × высота): 120 mm × 80 mm × 25 mm;
  • Индикаторы LED: По 1 индикатор на канал (зеленый — активен, красный — ошибка, желтый — неактивен);
• Совместимость:
  • Контроллеры: GE Fanuc Series 90-30 (все модели с шасси Series 90-30);
  • Программное обеспечение: GE Fanuc VersaPro (версии 2.0 и выше), GE CIMPLICITY HMI;
  • Исполнительное оборудование: Реле (Omron MY2N), контакторы (Siemens 3RT20), приводы конвейеров (SEW Eurodrive), световые сигналы;
• Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМС), CE, UL 61010-1.

Преимущества и особенности

1. Высокая нагрузочная способность каналов: Возможность работы с током до 0.5 А на канал позволяет управлять не только мелким оборудованием (реле, сигналы), но и средними приводами (например, приводы конвейеров мощностью до 100 Вт) — не требуется дополнительные промежуточные реле;
2. Независимая защита каналов: При перегрузке или коротком замыкании одного канала остальные продолжают работать — критично для линий с высокой производительностью (например, упаковка продукции 100 единиц в минуту), где остановка одного механизма не должно останавливаться всю линию;
3. Простота диагностики: Индикаторы LED на каждом канале и передача ошибок в SCADA позволяют быстро найти причину неисправности — сокращает время простоя оборудования до 30–60 минут вместо нескольких часов;
4. Полная интеграция с Series 90-30: Подключение напрямую к шасси контроллера и совместимость с ПО GE исключают проблемы с совместимостью — не требуется дополнительное программирование или адаптеры;
5. Компактность: Маленькие размеры модуля (120×80×25 мм) экономят место в шасси — важно для систем, где шасси уже заполнено модулями AI/DI и нет свободного пространства.

Примеры применения

• Машиностроение (автоматизированная линия фрезеровки): Для управления механизмами линия — GE IC693DNM200-BD подключен к 8 приводам позиционирования деталей (по 0.3 А на канал) и 8 реле управления шпинделями (по 0.1 А на канал). Контроллер Series 90-30 отправляет сигналы на модуль: при получении сигнала «включено» канал подает ток на привод или реле. При перегрузке одного привода LED соответствующего канала загорается красным, а остальные приводы продолжают работать — линия продолжает фрезеровать детали, но с пониженной производительностью;
• Логистика (автоматизированный склад с стеллажным краном): Для управления движением крана — модуль управляет 4 приводами направления (вправо/влево, вверх/вниз) и 12 реле управления захватом груза. Защита от короткого замыкания предотвращает повреждение модуля при контакте провода с металлическим корпусом крана, а индикаторы LED позволяют оператору на складе быстро понять, какой привод не работает;
• Пищевая промышленность (линия упаковки чипсов): Для управления упаковочным оборудованием — GE IC693DNM200-BD управляет 6 приводами конвейеров (передача чипсов в упаковку) и 10 реле управления упаковочными пленками. При неправильном подключении питания к одному конвейеру защита от обратной полярности блокирует выходной сигнал, предотвращая повреждение модуля. Данные об ошибке передаются в SCADA GE CIMPLICITY, и оператор получает алерт на панели;
• Энергетика (вспомогательная система электростанции): Для управления насосами охлаждения — модуль управляет 4 насосами (по 0.4 А на канал) и 12 световыми сигналами состояния (по 0.05 А на канал). При перегрузке одного насоса LED загорается красным, а контроллер автоматически включает резервный насос через другой канал — система охлаждения не останавливается, что предотвращает перегрев оборудования электростанции.

Сравнение с конкурентами

IC693DNM200-BD
