Описание
Общая информация о продукте

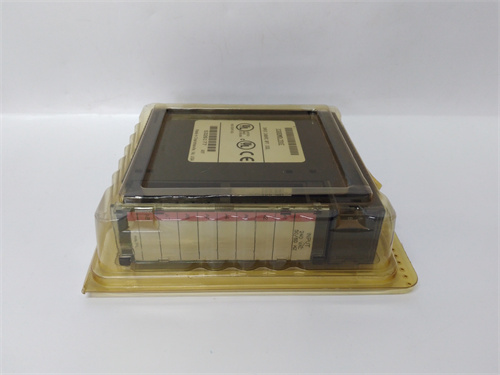

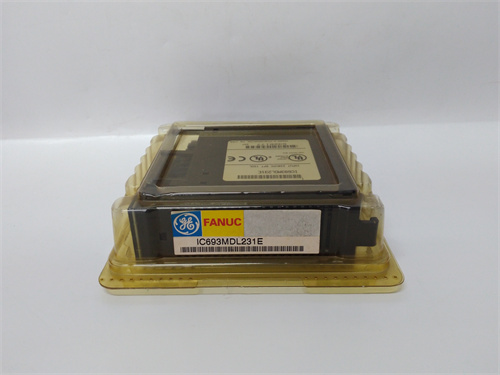

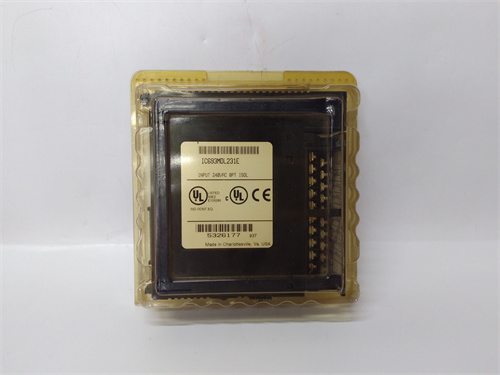

Первым делом рассмотрим модуль дискретного ввода GE IC693MDL231 — это специализированное оборудование от компании GE, предназначенное для сбора дискретных сигналов (статус “включено/выключено”, “есть/нет”) от промышленных сенсоров (индуктивные, фотоэлектрические, кнопки) в системах автоматизации ПЛК GE Fanuc Series 90-30. Ссылка на продукт GE IC693MDL231 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE IC693MDL231 отличается компактностью, низким энергопотреблением и устойчивостью к электромагнитным помехам, что делает его идеальным для малых и средних автоматизированных систем (например, линии пищевого производства, станки с ЧПУ, небольшие насосные станции). Благодаря адаптации к шине Series 90-30 Backplane, GE IC693MDL231 легко интегрируется в существующие системы без дополнительных настроек, обеспечивая надежную передачу данных о состоянии оборудования в контроллер.
Технические параметры продукта
Модуль GE IC693MDL231 характеризуется следующими критическими техническими параметрами:
- Тип каналов: 16 дискретных входных каналов (DI), сгруппированных в 2 группы по 8 каналов — каждый канал независимо считывает сигналы от сенсоров.
- Тип входного сигнала: Поддерживает напряжение 24 ВДК (постоянный ток), тип “сухой контакт” (Dry Contact) или “активный сигнал” (Sink/Sink) — совместимо с большинством стандартных промышленных сенсоров.
- Максимальный входной ток: 7 мА на канал (при 24 ВДК) — низкое энергопотребление позволяет подключать большое количество сенсоров без перегрузки модуля или системы питания.
- Время реакции на сигнал: ≤1 мс (для перехода сигнала из состояния “0” в “1” и обратно) — гарантирует быстрое обнаружение изменений статусов (например, срабатывание аварийной кнопки или отсутствие детали на конвейере).
- Защита каналов:
- Каждая группа каналов оснащена защитой от переvoltaжа (до 30 ВДК) и короткого замыкания (до 1 А в течение 10 с) — предотвращает повреждение модуля при неправильном подключении или нештатных ситуациях.
- Встроенная RC-фильтрация помех (постоянная времени 2 мс) — снижает влияние помех от электродвигателей, трансформаторов или высоковольтных линий.
- Совместимость с ПЛК: Только для ПЛК GE Fanuc Series 90-30 (например, IC693CPU311, IC693CPU331) — получает питание от шины Backplane (5 ВДК), а сенсоры питаются отдельно (24 ВДК).
- Температурный диапазон работы: 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — адаптирован к условиям промышленных цехов и складов.
- Индикаторы состояния: Светодиоды для каждого канала (зеленый — сигнал “1”, выключен — сигнал “0”) и общий индикатор питания (красный) — позволяет операторам визуально контролировать состояние входов без подключения к ПО.
- Размеры и монтаж: Ширина 34 мм (для DIN-рейки), глубина 110 мм — компактный дизайн экономит пространство в шкафу управления.
Преимущества и особенности
- Компактность и низкое энергопотребление: Размеры GE IC693MDL231 (34 мм по ширине) позволяют монтировать его в шкафах с ограниченным пространством — например, в мобильных системах управления или небольших станках. Низкое энергопотребление (общее ≤112 мА при 5 ВДК) не перегружает блок питания ПЛК, оставляя запас для других модулей.
- Устойчивость к помехам: Защита от переvoltaжа, короткого замыкания и RC-фильтрация делают GE IC693MDL231 надежным в “шумистых” средах (например, в цехах с множеством электродвигателей) — минимизирует количество ложных сигналов, которые могут привести к сбоям системы.
- Простота интеграции и диагностики: Модуль автоматически определяется контроллером Series 90-30 при подключении к шине Backplane — не требует сложной настройки через ПО. Светодиоды на каждом канале упрощают диагностику: например, неактивный светодиод при включенном сенсоре указывает на разрыв кабеля или неисправность сенсора.
- Универсальность применения: Поддержка как “сухих контактов” (кнопки, предохранители), так и “активных сигналов” (фотоэлектрические сенсоры) делает GE IC693MDL231 подходящим для различных сценариев — от контроля наличия деталей на конвейере до сбора сигналов от операторских панелей.
Примеры применения в отраслях
- Пищевая промышленность (линии упаковки): В линии упаковки чипсов GE IC693MDL231 собирает сигналы от 16 фотоэлектрических сенсоров — каждый сенсор контролирует наличие упаковочной коробки на конвейере. При отсутствии коробки на определенном участке модуль отправляет сигнал “0” в контроллер, который останавливает подачу чипсов и активирует аварийный свет, предотвращая сползание продукта на конвейер.
- Машиностроение (станки с ЧПУ): На токарном станке с ЧПУ GE IC693MDL231 считывает сигналы от 8 датчиков положения инструмента и 8 кнопок оператора (старт, стоп, авария). При срабатывании аварийной кнопки модуль мгновенно передает сигнал “1” в контроллер, который останавливает станок, обеспечивая безопасность оператора.
- Водоподготовка (малые насосные станции): В насосной станции для полива садов GE IC693MDL231 подключен к 16 датчикам уровня воды (в резервуарах) и датчикам давления в трубопроводах. При падении уровня воды ниже критического модуль отправляет сигнал в контроллер, который запускает резервный насос, поддерживая стабильный приток воды.
- Электроника (линии сборки печатных плат): В линии сборки микросхем GE IC693MDL231 контролирует сигналы от 16 индуктивных сенсоров — каждый сенсор проверяет правильность установки компонентов (резисторы, конденсаторы) на печатной плате. При неправильном положении компонента модуль сигнализирует контроллеру, который останавливает линию и активирует алерт для технического персонала.
Сравнение с конкурентами
Сравним GE IC693MDL231 с аналогичным модулем дискретного ввода — Siemens SIMATIC S7-1200 SM 1221 (16 DI, 24 ВДК):
| Параметр | GE IC693MDL231 | Siemens SIMATIC S7-1200 SM 1221 |
|---|---|---|
| Количество каналов DI | 16 | 16 |
| Тип входного сигнала | 24 ВДК (Sink/Sink, Dry Contact) | 24 ВДК (Sink/Source) |
| Время реакции | ≤1 мс | ≤3 мс |
| Защита каналов | Переvoltaж, короткое замыкание (групповая) | Переvoltaж (индивидуальная) |
| Совместимость с ПЛК | GE Fanuc Series 90-30 | Siemens S7-1200 |
| Ширина для DIN-рейки | 34 мм | 45 мм |
| Цена (примерная) | 200–250 долларов | 250–300 долларов |
GE IC697MDL231 преимуществует более быстрой реакцией на сигнал (≤1 мс vs ≤3 мс), компактностью (меньше ширина для монтажа) и более низкой ценой. Для пользователей ПЛК GE Fanuc Series 90-30 модуль становится оптимальным выбором, так как он полностью адаптирован к системе и не требует замены существующего оборудования. Siemens SM 1221 подходит лучше для систем S7-1200, но уступает в скорости реакции и экономичности.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Убедитесь в совместимости с ПЛК — GE IC693MDL231 работает только с ПЛК GE Fanuc Series 90-30. Если вы используете другую серию ПЛК (например, Series 90-70, Siemens S7), выберите соответствующие модули (например, GE IC697MDL750, Siemens SM 1221).
- Рассчитайте количество необходимых каналов — если требуется контролировать ≤16 сенсоров, GE IC693MDL231 подойдет; для большего количества каналов используйте несколько модулей (шину Series 90-30 поддерживает до 8 модулей одновременно).
- Проверьте тип сенсоров — модуль поддерживает только 24 ВДК; для сенсоров с другим напряжением (например, 110 ВАК) выберите специализированные модели (например, GE IC693MDL241).
-
Меры предосторожности:
- Перед подключением сенсоров проверьте напряжение питания (должно быть 24 ВДК) — подключение напряжения выше 30 ВДК может повредить защиту каналов GE IC693MDL231.
- При монтаже модуля на DIN-рейку обеспечьте достаточное пространство для охлаждения (минимум 5 мм с каждой стороны) — при работе с максимальной нагрузкой (все 16 канала активны) модуль может нагреваться, и недостаточное охлаждение снизит срок службы.
- Для подключения сенсоров используйте экранированные кабели (тип SHIELD) — это дополнительно снижает влияние электромагнитных помех, особенно в цехах с большим количеством двигателей или трансформаторов.
- Регулярно проверяйте индикаторы состояния — неактивный светодиод при включенном сенсоре может указывать на разрыв кабеля или неисправность сенсора; своевременное устранение проблем предотвращает сбои системы.
