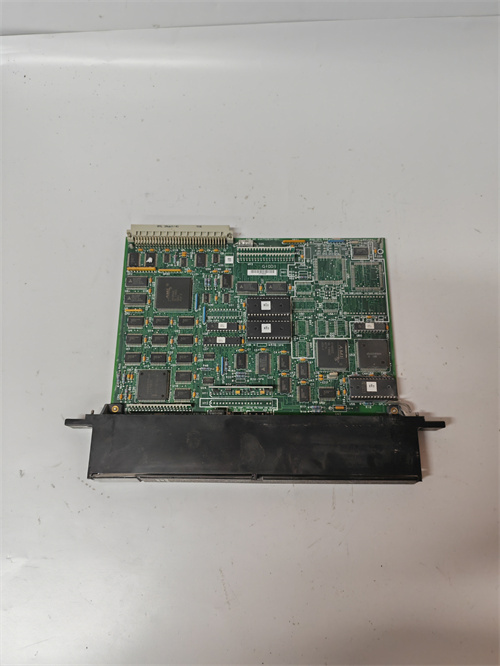

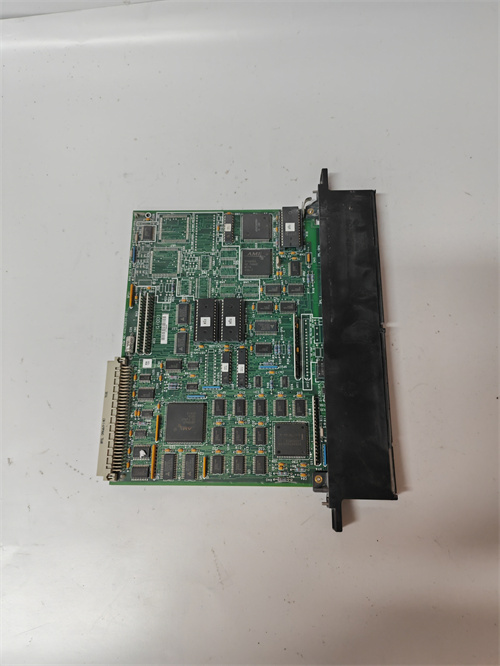

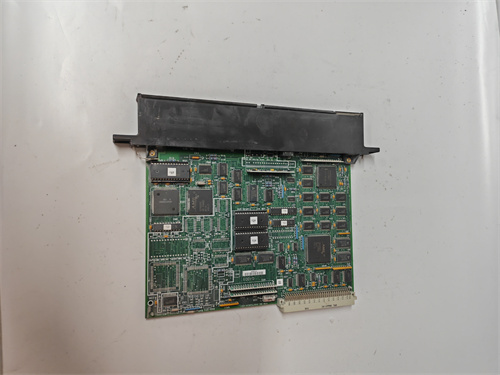

GE IC693NIU004：Детальный обзор сетевого интерфейсного модуля для системы PLC GE Fanuc 90-30

Технические параметры продукта

• Тип устройства: Сетевой интерфейсный модуль (NIU) для подключения PLC GE Fanuc 90-30 к сети LonWorks, поддерживающий протокол LonTalk.
• Коммуникационные параметры:
  • Сетевой интерфейс: 1 порт LonWorks (согласно стандарту ANSI/EIA 709.1), тип соединения — шиной или звезда (через трансивер).
  • Поддерживаемый протокол: LonTalk (ISO/IEC 14908) — универсальный протокол для промышленных распределенных систем, обеспечивающий совместимость с устройствами разных производителей.
  • Скорость передачи данных: Настраиваемая скорость — 78 кбит/с, 156 кбит/с или 625 кбит/с — адаптация к требованиям сети LonWorks (длина линии, количество устройств).
  • Максимальное количество подключенных устройств в сети: Поддерживает коммуникацию с до 254 устройствами LonWorks (в рамках одного сегмента) — масштабируемость сети.
  • Устойчивость к помехам: Встроенная защита от статического разряда (±15 кВ) и электромагнитных интерференций (EMC) по стандарту EN 55022 — стабильность работы в индустриальных средах.
• Электрические параметры:
  • Питание: 5 ВDC (от шкафа背板 PLC GE Fanuc 90-30) — низкое энергопотребление, не перегружающее систему питания PLC.
  • Изоляция: Электрическая изоляция LonWorks-порта от шкафа背板 ≥250 В АЦ (1 мин) — защита контроллера PLC от повреждений, связанных с нестабильностью сети LonWorks.
  • Потребляемая мощность: ≤2.5 Вт — умеренное энергопотребление для длительной работы.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к условиям промышленных цехов и зданий.
  • Устойчивость к вибрации: До 2 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6 — стабильность на оборудовании с вибрациями (двигатели, вентиляторы).
  • Устойчивость к шокам: До 15 Г (продолжительность импульса 11 мс) — защита при транспортировке или механических ударах.
• Конструкционные и программные параметры:
  • Корпус: Пластик с армированием стекловолокном, компактный дизайн для монтажа в шкафу PLC GE Fanuc 90-30.
  • Габариты: 32 мм (ширина) × 130 мм (высота) × 160 мм (глубина) — полная совместимость с стандартными размерами шкафа GE Fanuc 90-30.
  • Индикаторы: LED-индикаторы питания, активности сети LonWorks и передачи данных — визуальный контроль работы модуля.
  • Поддержка конфигурации: Настройка через программное обеспечение GE CIMPLICITY или LonWorks-совместимые утилиты (например, LonMaker) — удобство конфигурации сети.

Преимущества и особенности

• Полная совместимость с PLC GE Fanuc 90-30 и LonWorks: Нативная интеграция с контроллерами GE Fanuc 90-30 (например, IC693CPU313, IC693CPU363) и поддержка протокола LonTalk позволяют без труда подключить PLC к существующим или вновь проектируемым сетям LonWorks. Это сокращает время наладки и затраты на интеграцию, что критично для объектов с распределенной инфраструктурой.
• Универсальная интеграция в распределенные системы: Поддержка протокола LonTalk (стандарт ISO/IEC 14908) делает GE IC693NIU004 совместимым с устройствами LonWorks от разных производителей (например, Siemens, Honeywell, Johnson Controls), что позволяет объединять компоненты из разных систем в единую сеть управления. Это идеально для проектов по модернизации, где требуется интеграция существующего PLC GE Fanuc с новыми интеллектуальными устройствами.
• Надежность и стабильность коммуникации: Встроенная защита от статического разряда и электромагнитных помех гарантирует бесперебойную передачу данных даже в сложных условиях (например, в цехах с мощными электродвигателями или на промышленных площадках с высоким уровнем помех). Электрическая изоляция порта дополнительно защищает контроллер PLC от повреждений, связанных с нестабильностью сети.
• Легкость конфигурации и диагностики: Настройка модуля через программное обеспечение GE CIMPLICITY или стандартные утилиты LonWorks упрощает конфигурацию параметров сети (скорость передачи, адрес устройства) и отладку коммуникации. LED-индикаторы активности сети и передачи данных позволяют операторам быстро выявлять проблемы (например, разрыв линии LonWorks — индикатор не мигает) без использования дополнительного оборудования.
• Масштабируемость сети: Возможность коммуникации с до 254 устройствами LonWorks в одном сегменте позволяет расширять сеть по мере необходимости — добавляя новые датчики, модули управления или панели оператора без замены основного модуля GE IC693NIU004. Это делает модуль экономически эффективным для крупных объектов с растущими потребностями в автоматизации.

Примеры применения в отраслях

• Автоматизация зданий (BMS): Крупные офисные центры, отели и промышленные здания — GE IC693NIU004 интегрирует PLC GE Fanuc 90-30 (управляющий системами вентиляции, кондиционирования, освещения) в сеть LonWorks с интеллектуальными датчиками температуры, влажности и панелями оператора. Модуль обеспечивает передачу данных о состоянии инженерных систем в центральный контроллер BMS, позволяя оптимизировать энергопотребление.
• Энергетика: Малые и средние теплоэлектростанции (ТЭС) — модуль подключает PLC GE Fanuc 90-30 (управляющий котлами, насосами) к сети LonWorks с датчиками энергопотребления и системами мониторинга. GE IC693NIU004 передаёт данные о производстве электроэнергии и потреблении топлива в центральную систему управления, обеспечивая контроль эффективности работы агрегатов.
• Нефтегазовая промышленность: Локальные компрессорные станции и системы газоснабжения — GE IC693NIU004 связывает PLC GE Fanuc 90-30 (управляющий давлением газа, скоростью компрессоров) с сети LonWorks с датчиками утечек и аварийной сигнализацией. Модуль гарантирует синхронную передачу данных о состоянии оборудования, позволяя операторам быстро реагировать на отклонения параметров.
• Химическая промышленность: Линии хранения и транспортировки химических веществ — модуль интегрирует PLC GE Fanuc 90-30 (управляющий уровнем вещества в резервуарах, системами защиты) в сеть LonWorks с датчиками уровня, температуры и концентрации. GE IC693NIU004 обеспечивает передачу данных в центральную систему безопасности, предотвращая чрезмерное наполнение резервуаров или утечки.
• Логистика и складское хозяйство: Автоматизированные склады с системами климат-контроля — GE IC693NIU004 подключает PLC GE Fanuc 90-30 (управляющий вентиляторами, охладительными агрегатами) к сети LonWorks с датчиками температуры и влажности в складских зонах. Модуль передаёт данные о климатических условиях в центральный контроллер, позволяя поддерживать оптимальные параметры для хранения товаров.

Сравнение с конкурентами

• Совместимость с PLC GE Fanuc 90-30: Нативная интеграция с системой GE Fanuc 90-30 исключает необходимость в дополнительных адаптерах или драйверах, в отличие от Siemens LON-100, который требует конфигурации для работы с PLC GE. Это критично для объектов с существующей инфраструктурой GE Fanuc.
• Универсальность протокола: Строгое соответствие протоколу LonTalk (ISO/IEC 14908) обеспечивает полную совместимость с устройствами LonWorks от разных производителей, в отличие от некоторых аналогов с проприетарными модификациями протокола, ограничивающими выбор оборудования.
• Надежность и защита: Встроенная защита от статического разряда ±15 кВ и электромагнитных помех превосходит показатели Honeywell HON-LON-INT (защита ±8 кВ), что делает GE IC693NIU004 более надежным в средах с высоким уровнем помех (например, промышленные цеха).
• Легкость интеграции: Простота конфигурации через программное обеспечение GE CIMPLICITY (известное пользователям PLC GE Fanuc) упрощает работу инженеров, по сравнению с аналогами, требующими изучения специальных LonWorks- утилит, что снижает время наладки и затраты на обучение персонала.

Советы по выбору и предостережения

• При выборе GE IC693NIU004 убедитесь, что он совместим с моделью вашего контроллера PLC GE Fanuc 90-30 (например, IC693CPU313) и требованиями вашей сети LonWorks (скорость передачи, количество устройств). Проверьте совместимость с уже используемыми устройствами LonWorks (датчиками, панелями) для гарантирования бесперебойной коммуникации.
• Монтаж и подключение: Монтируйте модуль в шкафу PLC GE Fanuc 90-30 с соблюдением требований к охлаждению (не менее 5 мм между модулями) — перегрев может снизить стабильность работы. При подключении к сети LonWorks используйте экранированные кабели, соответствующие стандарту LonWorks (например, тип AWG 22/2), и заземлите экранирование с одного конца для снижения влияния электромагнитных помех. Настройте уникальный адрес модуля в сети LonWorks, чтобы избежать конфликтов.
• Конфигурация и обслуживание: Используйте программное обеспечение GE CIMPLICITY или утилиту LonMaker для настройки параметров модуля (скорость передачи, адрес, тип сети) и тестирования связи с другими устройствами LonWorks. Перед запуском в эксплуатацию проведите полную диагностику сети — проверьте соединения, скорость передачи и возможность обмена данными с ключевыми устройствами. Регулярно проверяйте состояние кабелей и разъемов LonWorks — повреждение изоляции может привести к сбоям в коммуникации.
• Безопасность: Ограничьте доступ к конфигурации модуля через парольную защиту в программном обеспечении GE CIMPLICITY, чтобы предотвратить несанкционированное изменение параметров сети. При обслуживании сети LonWorks отключите питание PLC или заблокируйте коммуникационные линии, чтобы избежать неожиданных сигналов и повреждения оборудования. Для критических систем установите резервные каналы связи или дублирующие модули GE IC693NIU004 для повышения отказоустойчивости.
