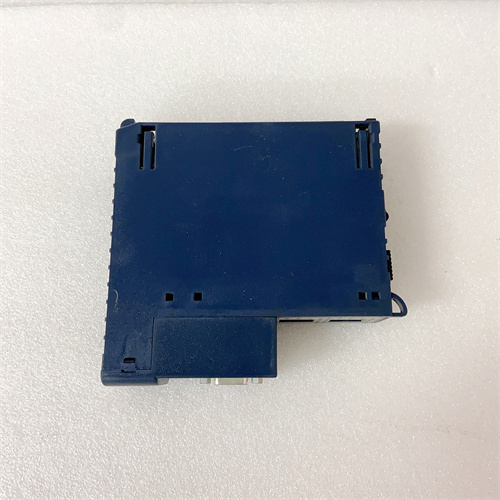

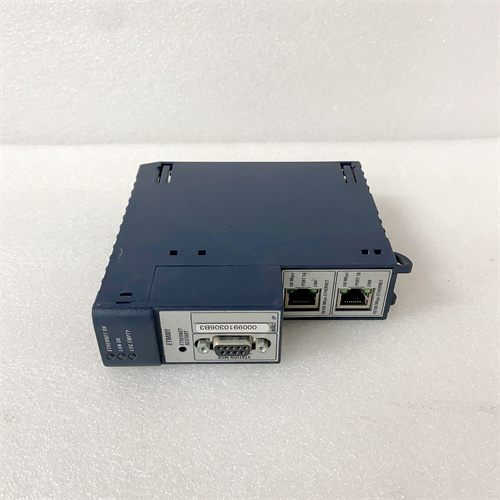

GE IC694ACC310A

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация интерфейсов и протоколы:
  • Интерфейс для шасси RX3i: Слотный интерфейс — монтаж в стандартные шасси RX3i (например, GE IC693CHS398), подключение к внутренней шине RX3i;
  • Интерфейс для модулей Series 90-20: RS-485 порт (витая пара) — соответствует протоколу связи Series 90-20 (9600 бод, 8 бит данных, 1 стоп-бит, без паритета);
  • Максимальное количество подключаемых модулей Series 90-20: До 8 модулей I/O (дискретных, аналоговых) на один GE IC694ACC310A — поддерживает большинство моделей Series 90-20 (например, GE IC692MDL240, GE IC692ALG220);
  • Тип топологии: Линейная (bus) — подключение модулей Series 90-20 по цепочке, максимальное расстояние между первым и последним модулем — 100 м.
• Параметры передачи данных и синхронизация:
  • Скорость передачи:
    • Между GE IC694ACC310A и RX3i: До 10 МБит/с (по внутренней шине RX3i);
    • Между GE IC694ACC310A и модулями Series 90-20: 9600–38400 бод (настраиваемая, по умолчанию 9600 бод);
  • Латентность передачи: ≤ 50 мс (время между отправкой команды контроллером RX3i и выполнением модулем Series 90-20) — достаточная для систем с мягкими временными требованиями (управление конвейерами, регулировка уровня);
  • Синхронизация данных: Встроенный буфер данных (1 кБ) — предотвращает потерю пакетов при перегрузке сети, автоматическая синхронизация с контроллером RX3i раз в 100 мс.
• Защитные функции и устойчивость:
  • Защита от электромагнитных помех (EMC):
    • Иммунитет: Соответствует EN 61000-6-2 (индустриальная среда) — устойчив к электростатическому разряду (ESD до 15 кВ) и радиочастотным полям (RFI до 30 В/м);
  • Изоляция:
    • Электрическая изоляция между интерфейсом RX3i и RS-485 порт: 500 В AC (по стандарту IEC 61131-2) — предотвращает перекрестные замыкания между системами;
  • Защита от перегрузки: На RS-485 порту — защита от тока до 50 мА (полупроводниковые предохранители) — предотвращает повреждение при коротком замыкании кабеля к модулям Series 90-20.
• Интеграция с RX3i и диагностика:
  • Совместимость с контроллерами RX3i: GE IC693CPU363, GE IC693CPU374, GE IC693CPU382 — все современные модели RX3i;
  • Диагностика:
    • Отслеживание состояния модулей Series 90-20 (разрыв связи, ошибка модуля) — передача кодов ошибок в контроллер RX3i;
    • LED-индикаторы: Зеленый (подключение к RX3i установлено), желтый (передача данных), красный (ошибка связи с модулями Series 90-20);
  • Питание: DC 5 В (от шасси RX3i) — максимальный ток потребления 0,3 А.
• Индустриальные характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C (совместим с условиями эксплуатации модулей Series 90-20);
  • Устойчивость к вибрации: До 5 г (в диапазоне 10–500 Гц) — соответствует требованиям к оборудованию в производственных цехах;
  • Класс защиты: IP20 (при монтаже в шасси RX3i) — защищает от пыли и пальцев.

Преимущества и особенности

1. Снижение издержек на модернизацию: Возможность интеграции устаревших модулей Series 90-20 в системы RX3i через GE IC694ACC310A позволяет избежать покупки новых модулей I/O — например, если на заводе уже установлены 5 модулей GE IC692MDL240, их можно подключить к новому контроллеру RX3i через один GE IC694ACC310A, а не заменять на эквиваленты RX3i (экономия до 40% стоимости модернизации).
2. Бесшовная совместимость и простота настройки: GE IC694ACC310A автоматически распознает подключенные модули Series 90-20 и настраивает протокол связи — оператору не нужно вручную вводить параметры (адреса модулей, скорость передачи). После монтажа в шасси RX3i модуль сразу начинает передавать данные, что сокращает время настройки с нескольких дней до нескольких часов.
3. Поддержка диагностики старых модулей: До появления GE IC694ACC310A состояние модулей Series 90-20 можно было отслеживать только через старые контроллеры Series 90-20. Теперь через интерфейс RX3i (например, SCADA-система GE Cimplicity) операторы могут видеть коды ошибок модулей Series 90-20 (например, «Module 3 No Response») и быстро устранять проблемы — это снижает время простоя системы.
4. Надежная передача данных и защита: Изоляция 500 В AC между интерфейсами и защита от перегрузки делают GE IC694ACC310A устойчивым к нестабильным условиям промышленной сети. Например, при перепаде напряжения в цепи модулей Series 90-20 изоляция защищает контроллер RX3i от повреждения, а буфер данных предотвращает потерю команд управления.

Примеры применения в отраслях

• Машиностроение (завод по производству станков): На заводе ранее использовалась система Series 90-20 с контроллером GE IC692CPU211 и 4 модулями GE IC692MDL240 (управление приводами станков). При модернизации на систему RX3i с контроллером GE IC693CPU374 был установлен GE IC694ACC310A, который подключил все 4 модуля Series 90-20 к новому шасси RX3i. GE IC694ACC310A обеспечивает передачу команд от контроллера RX3i к модулям Series 90-20 за 45 мс, что не влияет на производительность станков. Диагностика через RX3i также позволило выявить неисправность одного модуля GE IC692MDL240 до его полного отказа.
• Пищевая промышленность (завод по производству хлеба): На заводе работала система Series 90-20 с 3 модулями GE IC692ALG220 (измерение температуры печи) и 2 модулями GE IC692MDL240 (управление конвейерами). При обновлении до контроллера RX3i GE IC693CPU363 был подключен GE IC694ACC310A, который интегрировал все 5 модулей Series 90-20. Благодаря GE IC694ACC310A завод не прекратил производство в период модернизации — старые модули продолжали работать, пока новый контроллер настраивался.
• Водоподготовка (станция очистки воды): Стационная система Series 90-20 с 6 модулями GE IC692MDL240 (управление клапанами и насосами) была модернизирована с использованием GE IC694ACC310A и контроллера RX3i GE IC693CPU382. GE IC694ACC310A подключен к шасси RX3i и связан с модулями Series 90-20 по кабелю длиной 80 м. Устойчивость адаптера к EMС-помехам гарантирует стабильную работу даже при близком расположении к мощным насосам.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Проверьте совместимость модулей Series 90-20: Прежде чем купить GE IC694ACC310A, убедитесь, что ваши модули Series 90-20 поддерживаются (список совместимых моделей приведен в документации по ссылке: [ссылка на продукт GE IC694ACC310A]). Основные поддерживаемые модели — GE IC692MDL240 (дискретный), GE IC692ALG220 (аналоговый), GE IC692MDR390 (релейный).
  2. Рассчитайте количество адаптеров: Если у вас более 8 модулей Series 90-20, нужны несколько GE IC694ACC310A (по 8 модулей на один адаптер). При этом максимальное расстояние между адаптером и последним модулем не должно превышать 100 м — для больших расстояний используйте репитеры RS-485 (например, GE IC694RPT100).
  3. Учтите требования к времени реакции: Если ваша система требует латентности < 50 мс (например, управление быстро действующими клапанами), GE IC694ACC310A подходит. Для систем с более мягкими требованиями (≤ 100 мс) можно рассматривать и конкурентные модели, но они имеют меньше функциональности.
• Предостережения:
  1. Используйте только витые пары с экраном для RS-485: Кабели должны соответствовать стандарту AWG 22–24, сопротивление характеристической импеданса 120 Ом. Экран кабеля подключите к заземлению шасси RX3i — это снижает влияние EMС-помех на передачу данных.
  2. Не подключайте модули Series 90-20 с напряжением > 24 В DC: GE IC694ACC310A поддерживает только модули Series 90-20 с питанием DC 24 В — подключение модулей с другим напряжением может привести к повреждению адаптера.
  3. Регулярно обновляйте firmware адаптера: Производитель выпускает обновления firmware для GE IC694ACC310A (доступные по ссылке [ссылка на продукт GE IC694ACC310A]), которые исправляют ошибки и улучшают совместимость с новыми модулями RX3i. Обновление выполняйте в периоды остановки системы — ошибка при обновлении может привести к потере связи с модулями Series 90-20.
