Описание

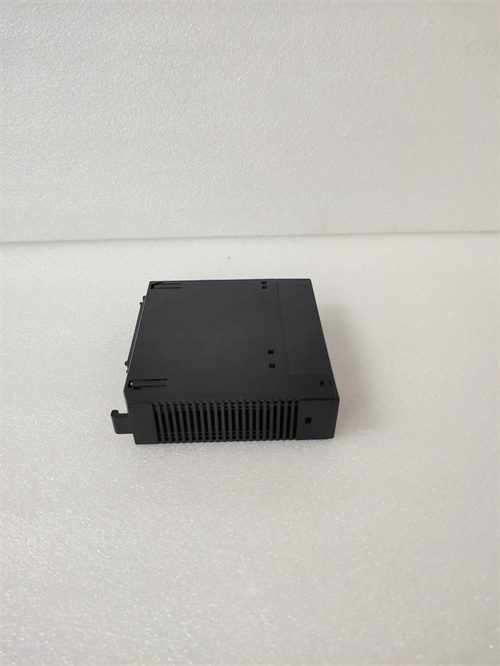

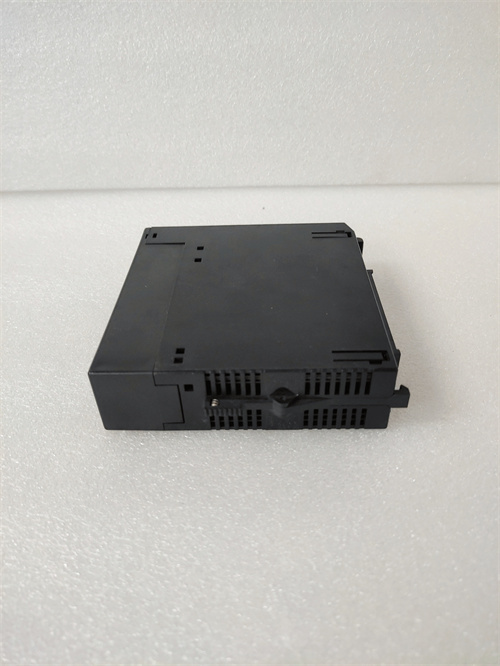

Описание продукта: GE IC694ALG442

Основные параметры

• Тип устройства: Универсальный аналого-цифровой модуль (АЦП + ЦАП) с синхронной обработкой для PLC GE RX3i
• Основная функция: Считывание аналоговых сигналов от датчиков, преобразование в цифровой формат для PLC, генерация синхронных управляющих сигналов и поддержка безопасностно-критических процессов
• Аналоговые входы: 16 универсальных каналов (индивидуально конфигурируемых), 16-битная разрядность
  • Поддерживаемые сигналы: 4–20 мА, 0–20 мА, 0–10 ВДС, ±10 ВДС, термокупели (J, K, T, E, R, S, B, N), RTD (Pt100, Pt1000, Cu50, Ni100)
  • Точность измерения: ±0.01% от полного диапазона (для токовых/напряжностных сигналов), ±0.05% для термодатчиков (с интеллектуальной компенсацией холодного спая)
  • Скорость выборки: до 50 сэмплов/секунду (с/с) на канал, синхронная выборка всех каналов
• Аналоговые выходы: 8 каналов, 16-битная разрядность
  • Тип сигнала: 4–20 мА (активный выход, максимальная нагрузка 750 Ом) или 0–10 ВДС (пассивный выход, минимальная нагрузка 500 Ом)
  • Точность генерации: ±0.02% от полного диапазона, скорость обновления до 50 с/с, синхронная генерация сигналов
• Изоляция: Полная канальная электрическая изоляция (500 ВАК между каналами, шасси и землей), защита от статического разряда (ESD ±30 кВ) и импульсных перегрузок
• Фильтрация: Адаптивная цифровая фильтрация (время реакции 0.005–100 с), фильтр низких частот и защита от электромагнитных помех (IEC 61000-4-3/4/5)
• Совместимость с PLC: Контроллеры GE RX3i (IC697CPU771/772/780/790), ПО GE Proficy Machine Edition (версии 9.0 и выше), поддержка Modbus TCP/Ethernet/IP
• Интерфейс подключения: Шина системного модуля PLC GE RX3i, горячая замена (hot-swap) в шасси с поддержкой безопасного режима
• Рабочая среда: Температурный диапазон -25 °C до +65 °C, степень защиты IP20, устойчивость к вибрациям (10 g, 10–2000 Гц) и химическим веществам
• Потребление питания: От шине PLC GE RX3i (24 ВДС ±15%), потребление ≤ 9 Вт
• Дополнительные функции: Расширенная диагностика (обрыв, короткое замыкание, потеря изоляции, перегрузка), логирование ошибок в PLC, индикаторы статуса каждого канала, поддержка SIL 2
• Сертификации: UL, CE, CSA, ATEX, IECEx, SIL 2 compliant, соответствует стандартам IEC 61131-3, ISA 50.1 и EN 61010-1

Ключевые преимущества

• Синхронная выборка и генерация сигналов гарантируют согласованность данных в PLC, критично важную для процессов с взаимозависимыми параметрами (например, управление многоэтапными реакциями).
• Полная канальная изоляция и сертификация SIL 2 делают GE IC694ALG442 подходящим для безопасностно-критических систем, где отклонения сигналов могут привести к авариям или снижению качества продукции.
• Высокая точность измерений и генерации сигналов обеспечивает передачу достоверных данных в PLC, даже при длительной работе в экстремальных условиях (низкие/высокие температуры, сильные помехи).
• Расширенная диагностика позволяет PLC быстро выявлять неполадки на ранних стадиях, минимизируя время простоя и улучшая безопасность эксплуатации.
• Универсальность каналов и совместимость с внешними PLC расширяют гибкость применения, позволяя интегрировать модуль в чистые системы GE или смешанные автоматизированные решения.

Типичные сценарии применения

• Нефтегазовая промышленность: В системах управления добычными платформами GE IC694ALG442 синхронно считывает сигналы от датчиков давления, температуры и уровня нефти/газа, передавая данные в PLC GE RX3i. Модуль генерирует синхронные управляющие сигналы для регулирующих клапанов и насосов, обеспечивая безопасную транспортировку.
• Химическая промышленность: В многоэтапных производственных процессах модуль синхронно обрабатывает сигналы от датчиков в каждом реакторе, передавая данные в PLC для регулирования подачи реагентов и поддержания стабильных параметров реакций.
• Энергетика: В атомных электростанциях GE IC694ALG442 считывает сигналы от датчиков системы охлаждения и нагрузки на турбины, передавая данные в PLC для предотвращения перегрева и обеспечения безопасной работы оборудования.
• Фармацевтика: В производстве лекарств, где требуется абсолютная точность и соответствие ГМП-стандартам, модуль синхронно контролирует температуру, влажность и давление в реакторах, передавая данные в PLC для документирования процессов.
• Автомобильная промышленность: В тестовых стендах для двигателей модуль синхронно собирает данные о нагрузке, температуре и скорости вращения, передавая их в PLC для анализа надежности и производительности компонентов.

Сравнение с конкурентами

• По сравнению с модулем Siemens SM 334 SIL 2, GE IC694ALG442 имеет более высокую скорость синхронной выборки (50 с/с vs 10 с/с) и полную канальную изоляцию, что выгодно для динамических безопасностно-критических процессов.
• В отличие от модуля Allen-Bradley 1756-IF16/AO8 SIL 2, модуль GE предлагает лучшую совместимость с экосистемой RX3i и более простую конфигурацию через ПО Proficy, упрощая интеграцию с PLC.
• По сравнению с универсальными аналоговыми модулями от других производителей, GE IC694ALG442 имеет сертификацию SIL 2, синхронную обработку сигналов и расширенную диагностику, что делает его незаменимым для сложных промышленных задач.

Советы по выбору и использованию

• Подтвердите требования к безопасности: Выбирайте GE IC694ALG442 для процессов, где требуется сертификация SIL 2 и синхронная обработка сигналов — он полностью соответствует этим требованиям.
• Настройте синхронность: Через ПО GE Proficy Machine Edition настройте синхронную выборку и генерацию сигналов, чтобы гарантировать согласованность данных в PLC для взаимозависимых процессов.
• Установка и подключение: Используйте двойно-экранированные кабели для подключения датчиков; подключайте землю согласно схемам GE, чтобы максимально эффективно использовать защиту изоляцией. Разделяйте силовые и сигнальные провода минимум на 50 см.
• Конфигурация диагностики: Включите все расширенные диагностические функции, настройте сигнализацию об ошибках в PLC для быстрого реагирования на неполадки (в том числе потерю изоляции).
• Обслуживание и калибровка: Регулярно проверяйте состояние каналов через PLC; калибруйте модуль раз в 1.5 года (или согласно требованиям отрасли). При замене модуля используйте горячую замену, предварительно сохранив конфигурацию.
