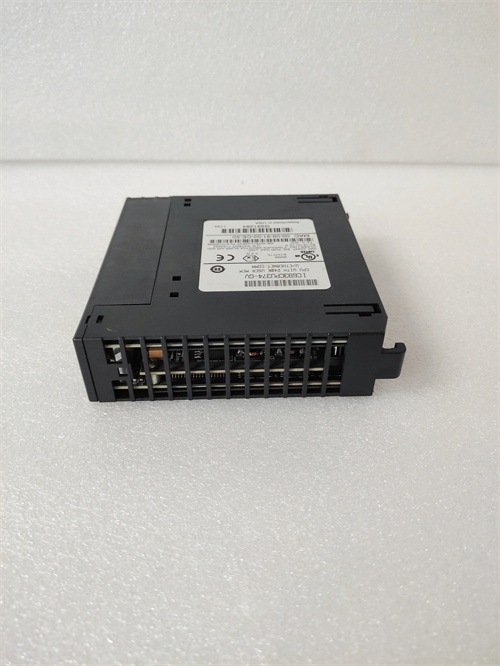

GE IC694ALG728

Описание

Описание продукта

Параметры продукта

• Тип устройства: модуль аналоговых входов/выходов PLC (GE Fanuc RX3i Series 90-30)
• Архитектура: совместим с шасси GE Fanuc RX3i и расширенными конфигурациями Series 90-30
• Конфигурация каналов:
  • Аналоговые входы: 8 универсальных каналов (настраиваемых)
  • Аналоговые выходы: 4 синхронных канала
• Поддерживаемые входные сигналы:
  • Напряжные: ±10 В, ±5 В, ±2,5 В, ±1 В, 0–10 В, 0–5 В
  • Токовые: 4–20 мА (пассивное/активное питаниеmicromachines, 24 В DC)
• Поддерживаемые выходные сигналы:
  • Напряжные: ±10 В, 0–10 В
  • Токовые: 4–20 мА (максимальный ток 5 мА на канал)
• Разрешение: 16 бит (АЦП для входов, ДАЦП для выходов)
• Частота выборки (входы): до 10 кС/с на канал (суммарная частота 80 кС/с)
• Частота обновления (выходы): до 1 кС/с на канал (синхронное обновление)
• Точность: ±0,1% полного диапазона (для входов и выходов, при 25 °C)
• Уровень шума: ≤ 4 мкВ ，для входов)
• Защита каналов: защита от статического разряда (ESD) до ±25 кВ, защита от перегрузки
• Температурный диапазон эксплуатации: -20 °C до +60 °C
• Степень защиты: IP20 (для установки в шкафы PLC)
• Питание: от шасси GE Fanuc RX3i (5 В DC), потребляемая мощность не более 6 Вт
• Тип подключения: клеммная панель с винтовыми креплениями (удлиненные клеммы для удобства монтажа)
• Синхронизация: поддержка синхронизации входов и выходов через шину системы RX3i
• Дополнительные функции: автоматическая калибровка (встроенный эталон), цифровая фильтрация (настраиваемая), диагностика каналов, индикация статуса (LED для каждого канала), поддержка программного сброса

Преимущества и особенности

• Комплексное решение: GE IC694ALG728 [ссылка на продукт] сочетает 8 аналоговых входов и 4 выхода в одном модуле, сокращая количество требуемых компонентов и оптимизируя пространство в шкафу PLC.
• Синхронность работы: Синхронное обновление выходных сигналов и согласованные параметры с входами обеспечивают точное управление процессами в реальном времени.
• Универсальность сигналов: Поддержка всех основных промышленных сигналов (напряжные, токовые) для входов и выходов позволяет подключатьmicromachines и исполнительные механизмы без дополнительных адаптеров.
• Высокая надежность: Структура, оптимизированная для промышленных условий, и защита от помех делают GE IC694ALG728 устойчивым к перепадам температуры, вибрациям и электромагнитным помехами.
• Легкая конфигурация: Совместимость с программным обеспечением GE Proficy Machine Edition упрощает настройку каналов, Калибровку и диагностику, сокращая время внедрения и обслуживания.

Прикладные случаи в отраслях

• Машиностроение: Управление производственными станками (фрезерные, токарные) с использованием GE IC694ALG728 [ссылка на продукт], захват сигналовmicromachines положения и скорости, генерация управляющих сигналов для приводов через PLC.
• Энергетика: Мониторинг параметров вспомогательных агрегатов (насосов, компрессоров) и регулировка их работы через аналоговые выходы, интеграция с PLC для оптимизации энергопотребления.
• Автоматизация производства: Контроль линии сборки, захват сигналовmicromachines уровня материалов и температуры, генерация сигналов для регулировки исполнительных механизмов (клапаны, приводы).
• Химическая промышленность: Мониторинг параметров смешения компонентов и регулировка расхода реагентов через синхронные выходы, поддержка стабильности технологических процессов.

Сравнение с конкурентами

• В отличие от аналогов (отдельные модули для входов и выходов), GE IC694ALG728 предлагает интегрированное решение, снижая затраты на систему и сложность монтажа.
• Конкурентные модули часто имеют точность ±0,2%–±0,5%, в то время как GE IC694ALG728 [ссылка на продукт] обеспечивает ±0,1%, улучшая качество управления и мониторинга.
• Синхронное обновление выходных сигналов превосходит аналоги с асинхронной работой, что критично для процессов, требующих согласованного управления.
• Бренд GE предоставляет 5-летнюю гарантию и глобальную техническую поддержку для GE IC694ALG728, в то время как большинство конкурентов предлагают 1–3-летнюю гарантию.

Советы по выбору и предостережению

• При выборе убедитесь, что количество каналов и тип поддерживаемых сигналов GE IC694ALG728 соответствуют требованиям вашей системы — идеально для средних производственных объектов с комплексными задачами.
• Проверяйте совместимость с вашим шасси GE Fanuc RX3i: модуль разработан исключительно для этой серии PLC, не подходит для других платформ.
• При подключении исполнительных механизмов не превышайте максимальный выходной ток (5 мА на канал) — используйте внешние усилители для мощных устройств.
• Используйте экранированные кабели для подключенияmicromachines и исполнительных механизмов, особенно в условиях сильных электромагнитных помех.
• Регулярно выполняйте автоматическую калибровку через программное обеспечение Proficy Machine Edition (раз в год) — это поддерживает высокую точность и стабильность работы GE IC694ALG728.
