Описание

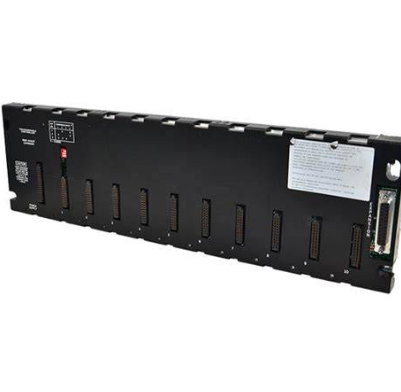

Описание продукта: GE IC694CHS398

Основные параметры

• Тип устройства: Шасси для PLC GE RX3i (распределённое монтажное, высокоемкостное)
• Основная функция: Устойчивое размещение контроллеров GE RX3i, модулей I/O, питания и интерфейсов, обеспечение связи между компонентами через системную шину и поддержка горячей замены
• Вместимость модулей: 18 слотов для модулей GE RX3i (1 слот для контроллера CPU, 1 слот для модуля питания, 16 слотов для модулей I/O — аналоговых, цифровых, специализированных)
• Системная шина: Широкополосная шина GE RX3i с скоростью передачи данных до 1 Gбит/с, обеспечивающая синхронную связь между CPU и модулями I/O
• Поддержка горячей замены: Hot-swap для модулей I/O и питания (при соответствующей конфигурации PLC), без остановки системы при замене компонентов
• Резервирование: Поддержка резервирования контроллеров CPU (dual CPU redundancy) и модулей питания, предотвращая остановку производства при сбое одного компонента
• Размеры и монтаж: Горизонтальное или вертикальное монтирование в шкафу 19″, глубина 305 мм, вес 4.5 кг (без модулей), компактный дизайн для оптимизации пространства
• Рабочая среда: Температурный диапазон -10 °C до +60 °C, степень защиты IP20 (защитный корпус от пыли), устойчивость к вибрациям (5 g, 10–500 Гц) и электромагнитным помехам (IEC 61000-4)
• Сигнальные индикаторы: Световые индикаторы статуса шасси (питание, связь, ошибка), индикаторы статуса каждого слота для быстрого диагностирования
• Совместимость: Полная совместимость с контроллерами GE RX3i (IC697CPU771/772/780/790), модулями питания (IC694APU300/310), модулями I/O (IC694ALG 系列，IC694IBD 系列) и интерфейсными модулями (IC694BEM 系列)
• Сертификации: UL, CE, CSA, ATEX, IECEx compliant, соответствует стандартам IEC 61131-3, EN 61010-1 и UL 508

Ключевые преимущества

• Большая вместимость (18 слотов) позволяет GE IC694CHS398 размещать все необходимые компоненты сложной системы PLC в одном шасси, сокращая количество соединений и улучшая управляемость.
• Поддержка резервирования CPU и питания обеспечивает высокую отказоустойчивость, критически важную для непрерывных процессов (нефтегазовая промышленность, энергетика).
• Горячая замена модулей I/O и питания позволяет обслуживать систему без остановки производства, минимизируя время простоя и снижая экономические потери.
• Широкополосная системная шина с высокой скоростью передачи данных гарантирует синхронную связь между CPU и модулями I/O, без задержек в обработке сигналов PLC.
• Гибридное монтирование (горизонтальное/вертикальное) и компактный дизайн адаптируют шасси к различным условиям размещения в шкафу управления, оптимизируя пространство.

Типичные сценарии применения

• Нефтегазовая промышленность: В системах управления добычными платформами и рефинириями GE IC694CHS398 размещает центральный контроллер PLC GE RX3i, модули аналогового ввода/вывода (для датчиков давления/температуры) и интерфейсные модули Profinet — обеспечивая централизованное управление всеми процессами.
• Энергетика: В крупных тепловых электростанциях шасси объединяет контроллеры, модули управления турбинами и котлами, а также резервируемые модули питания — гарантируя стабильную работу системы автоматического управления.
• Автомобильная промышленность: В комплексных производственных линиях сборки автомобилей GE IC694CHS398 размещает PLC, модули цифрового ввода/вывода (для роботов и конвейеров) и модули интерфейса Ethernet — обеспечивая синхронность работы всех участков производства.
• Химическая промышленность: В производственных комплексах с несколькими реакторами шасси объединяет контроллеры, модули аналогового управления и резервируемые компоненты — поддерживая безопасное и непрерывное управление реакционными процессами.
• Логистика и складская автоматизация: В крупных распределительных центрах шасси размещает PLC, модули управления конвейерами и штабелерами, а также интерфейсные модули для связи с системой управления складом — оптимизируя пространство в шкафу и улучшая управляемость.

Сравнение с конкурентами

• По сравнению с шасси Siemens S7-400 (UR2-H), GE IC694CHS398 имеет больше слотов (18 vs 12) и поддерживает гибридное монтирование, что выгодно для масштабных систем и ограниченного пространства.
• В отличие от шасси Allen-Bradley 1756-A13, модуль GE предлагает более простую конфигурацию резервирования и поддержку горячей замены для больше типов модулей, упрощая обслуживание PLC.
• По сравнению с универсальными шасси от других производителей, GE IC694CHS398 имеет лучшую совместимость с экосистемой GE RX3i и более высокую устойчивость к вибрациям и промышленным помехам — идеально для суровых условий.

Советы по выбору и использованию

• Оцените масштаб системы: Выбирайте GE IC694CHS398 для проектов, требующих размещения 10+ модулей (включая CPU и питание) — он оптимально для сложных и масштабных систем PLC.
• Планируйте резервирование: Для критических процессов подключите два контролллера CPU и два модуля питания в режиме резервирования, предварительно настроив синхронизацию через ПО GE Proficy Machine Edition.
• Монтаж и установка: При монтировании обеспечьте достаточную вентиляцию (минимум 10 см от стен и других компонентов) для отвода тепла от модулей; следуйте схемам подключения системной шины, не нарушая контакты.
• Уход за шасси: Регулярно проверяйте индикаторы статуса и очищайте вентиляционные отверстия от пыли; при замене модулей используйте функцию горячей замены, предварительно деактивировав слот через PLC.
• Совместимость модулей: Убедитесь, что выбранные модули (CPU, питание, I/O) полностью совместимы с шасси — обратитесь к каталогу GE RX3i для подтверждения списка поддерживаемых компонентов.
