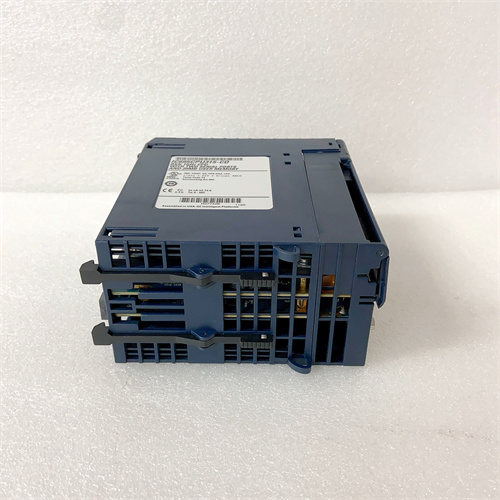

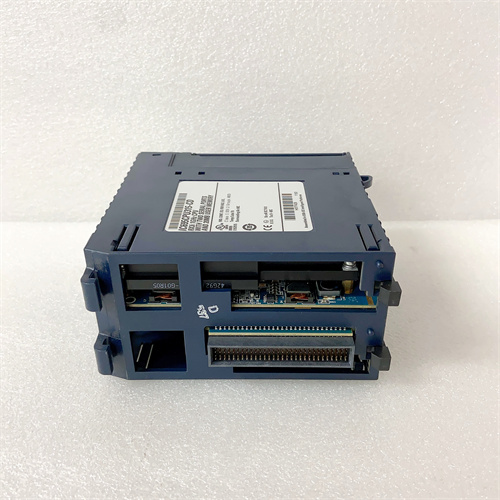

GE IC695CHS016-CA

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры компоновки и слотов:
  • Количество слотов: 16 независимых слотов для модулей RX3i — поддерживает все типы модулей серии IC698 (контроллеры, I/O, коммуникационные, силовые);
  • Тип слотов:
    • 1 слот для основного контроллера (например, GE IC698CPE020) — расположен в левом极端ном положении (по стандарту RX3i);
    • 15 слотов для дополнительных модулей — можно комбинировать I/O-модули, коммуникационные модули и модули расширения памяти;
  • Расстояние между слотами: 30 мм — достаточное для монтажа модулей с разными габаритами и обеспечения воздушного охлаждения.
• Параметры шин и питания:
  • Сигнальная шина: Backplane Bus (совместима с PACSystems RX3i) — скорость передачи данных 100 Мбит/с (полудуплекс), протокол Ethernet для внутреннего обмена модулями;
  • Шина питания:
    • Входное напряжение: 24 В DC ±10% (индустриальное стандартное напряжение);
    • Максимальная мощность шины: 200 Вт — достаточная для питания 16 модулей (в среднем по 12,5 Вт per модуль);
    • Защита шины питания: Фузе на 10 А (для предотвращения перегрузки при коротком замыкании в модулях);
  • Подключение питания: Разъем Phoenix Contact (2 полюса) — для безопасного подключения кабеля питания.
• Параметры механические и защиты:
  • Габариты: Длина 483 мм × ширина 140 мм × высота 190 мм (стандартные габариты для 19-дюймовых шасси, адаптированные для DIN-рейки);
  • Вес (без модулей): 2,5 кг — легкий для монтажа на DIN-рейку;
  • Класс защиты: IP20 (по стандарту IEC 60529) — защищает от пыли (категория 2) и объектов диаметром >12,5 мм (категория 0);
  • Механическая прочность: Прочность корпуса — ABS-пластик (упрочненный), устойчивость к ударам и вибрациям (по стандарту IEC 60068-2-6: вибрация 5–500 Гц, ускорение 50 м/с²).
• Параметры охлаждения и эксплуатации:
  • Система охлаждения: Пассивная (конвекция) + вентиляционные отверстия на передней и задней панелях — обеспечивает отвод тепла от модулей (максимальная температура поверхности корпуса <50 °C при полной нагрузке);
  • Температурный диапазон работы: 0 °C до +60 °C (совместим с рабочим диапазоном модулей RX3i);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Тип монтажа: Поддержка монтажа на DIN-рейку (ширина 35 мм) или стеновой монтаж (через крепежные отверстия в корпусе).

Преимущества и особенности

1. Гибкая компоновка и много слотов: 16 слотов и поддержка всех модулей RX3i делают GE IC695CHS016-CA подходящим для создания масштабируемых систем — например, на пищевом заводе можно начать с 4 модулей (контроллер + 3 I/O) и постепенно добавлять новые модули при расширении производства (например, подключение новых линий упаковки). В отличие от шасси с 8 или 12 слотами (например, GE IC695CHS008-CA), он не требует замены при увеличении количества модулей, снижая капитальные затраты.
2. Стабильная шина питания и высокая скорость данных: Шина питания на 200 Вт и сигнальная шина Backplane Bus (100 Мбит/с) гарантируют надежное взаимодействие модулей — даже при подключении 16 энергоемких модулей (например, аналоговых модулей с усилителями) напряжение на шине не падает ниже 22,8 В DC (нижняя граница допустимого диапазона), а задержка передачи данных между контроллером и I/O-модулями не превышает 1 мс. Это критично для систем в реальном времени (например, управление роботами или регулирование температуры).
3. Прочность корпуса и защита IP20: Корпус из упрощенного ABS-пластика и защита IP20 делают GE IC695CHS016-CA устойчивым к условиям производственной среды — пыль и мелкие частицы не проникают в внутреннюю часть шасси, предотвращая замыкания в шинах или перегрев модулей. Модуль также устойчив к вибрациям (например, от работающих конвейеров), что увеличивает срок службы компонентов.
4. Легкий монтаж и эффективная охлаждение: Поддержка монтажа на DIN-рейку (стандарт в промышленности) и стеновой монтаж упрощает установку — инженерам не нужно разрабатывать дополнительные опоры. Пассивная система охлаждения (конвекция + вентиляционные отверстия) работает без шумных вентиляторов и не требует обслуживания (очистки фильтров), что снижает эксплуатационные затраты.

Примеры применения в отраслях

• Автомобилестроение (линия сборки двигателей): На заводе GE IC695CHS016-CA размещает систему управления 8 роботов-монтажников:
  • Слот 1: Контроллер GE IC698CPE020 (управление логикой процесса);
  • Слоты 2–5: 4 цифровых выходных модуля GE IC698MDL645 (управление приводами роботов);
  • Слоты 6–9: 4 цифровых входных модуля GE IC698MDL240 (считывание статуса датчиков положения);
  • Слот 10: Ethernet-модуль GE IC698ETM001 (связь с SCADA Proficy HMI);
  • Слоты 11–16: Резервные слоты (для возможного расширения — добавление модулей для контроля качества).
• Энергетика (система мониторинга трансформатора): На подстанции GE IC695CHS016-CA используется для сборки системы мониторинга 3 трансформаторов:
  • Слот 1: Контроллер GE IC698CPE010;
  • Слоты 2–7: 6 аналоговых входных модуля GE IC698ALG223 (измерение температуры масла, напряжения на обмотках, тока нагрузки);
  • Слот 8: Коммуникационный модуль GE IC698CMX020 (связь с центральной диспетчерской через Modbus TCP);
  • Слоты 9–16: Силовые модули GE IC698PWR010 (резервное питание для критических модулей).
• Пищевая промышленность (линия производства йогурта): На заводе GE IC695CHS016-CA размещает систему управления 4 этапами производства:
  • Слот 1: Контроллер GE IC698CPE020;
  • Слоты 2–5: 4 аналоговых модуля (управление температурой巴氏еризации и охлаждения);
  • Слоты 6–9: 4 цифровых модуля (управление клапанами подачи сырья и насосами);
  • Слот 10: Модуль веса GE IC698WGH001 (контроль веса готового продукта);
  • Слоты 11–16: Резервные слоты.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите количество модулей и перспективы расширения: Если вам нужно размещать >12 модулей или планируете расширить систему в будущем (добавить I/O или коммуникационные модули), GE IC695CHS016-CA — идеальный выбор благодаря 16 слотам. Для систем с <8 модулей лучше выбрать шасси с меньшим количеством слотов (например, GE IC695CHS008-CA) для экономии места и стоимости.
  2. Проверьте совместимость с модулями: Убедитесь, что все используемые модули RX3i (контроллер, I/O, коммуникационные) поддерживаются GE IC695CHS016-CA — список совместимых модулей указан в технической документации GE (доступной по ссылке на продукт). Для старых модулей серии IC697 может потребоваться адаптер (например, GE IC695ALG001).
  3. Для получения информации о комплектациях (с шиной/без шины), сертификациях (CE, UL, ATEX) или рекомендациях по монтажу обратитесь к ссылке: [ссылка на продукт GE IC695CHS016-CA].
• Предостережения:
  1. Не превышайте мощность шина питания: Общая мощность всех модулей в шасси не должна превышать 200 Вт — перегрузка приведет к выключению фуза и остановке системы. Рассчитайте мощность заранее (например, контроллер 15 Вт + 8 I/O-модулей ×10 Вт = 95 Вт — безопасно).
  2. Соблюдайте порядок монтажа модулей: Контроллер всегда размещайте в левом极端ном слоте (слот 1) — это требование протокола Backplane Bus RX3i; иные модули можно размещать в любом порядке, но рекомендуется группировать одинаковые типы (I/O-модули вместе, коммуникационные — отдельно) для удобства обслуживания.
  3. Обеспечьте достаточное пространство для охлаждения: При монтаже шасси GE IC695CHS016-CA оставьте свободное пространство 50 мм сверху и снизу — это необходимо для эффективной конвекции и предотвращения перегрева модулей. Не устанавливайте шасси рядом с нагревательными устройствами (например, печами, нагревателями) — температура окружающей среды не должна превышать 60 °C.
