Описание

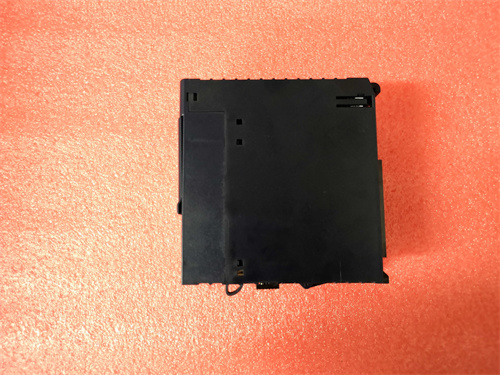

Описание продукта: GE IC695CMM004

Основные параметры

• Тип устройства: Модуль коммутации и расширения системы для PLC GE PACSystems RX3i
• Основная функция: Организация связи между шасси RX3i, расширение количества подключаемых модулей, поддержка синхронной передачи данных между компонентами PLC
• Интерфейсы коммутации: 2 порта для подключения шасси RX3i (системная шина GE RX3i), 1 порт для подключения периферийного оборудования (опциональный интерфейс Ethernet/IP)
• Скорость передачи данных: До 1 Гбит/с по системной шине GE RX3i, синхронная передача без задержек
• Поддерживаемое количество шасси: Может соединить до 4 шасси GE PACSystems RX3i в единую систему (центральное шасси + 3 расширительных)
• Совместимость с шасси: Полная совместимость с шасси GE PACSystems RX3i (IC695CHS007/012/012LT-DA/016-CA) и контроллерами RX3i (IC695CPU310/330/360/430)
• Поддержка модулей: Позволяет расширить количество подключаемых модулей I/O/интерфейсов за счёт объединения шасси, поддерживает стандартные и длинные модули RX3i
• Рабочая среда: Температурный диапазон -10 °C до +60 °C, степень защиты IP20 (монтаж в шасси RX3i), устойчивость к вибрациям (5 g, 10–500 Гц) и электромагнитным помехам (IEC 61000-4)
• Потребление питания: От шине шасси GE PACSystems RX3i (24 ВДС ±15%), потребление ≤ 6 Вт
• Сигнальные индикаторы: Световые индикаторы статуса связи с каждым шасси, индикатор питания, индикатор ошибки коммутации
• Конфигурация: Через ПО GE Proficy Machine Edition (версии 9.0 и выше), автоматическое обнаружение подключенных шасси и модулей
• Сертификации: UL, CE, CSA, ATEX, IECEx compliant, соответствует стандартам IEC 61131-3 и EN 61010-1

Ключевые преимущества

• Возможность объединения до 4 шасси делает GE IC695CMM004 идеальным для масштабирования систем PLC — позволяет постепенно расширять функциональность без замены центрального оборудования.
• Высокоскоростная передача данных (1 Гбит/с) гарантирует синхронность между всеми подключенными шасси и модулями, без задержек в обработке сигналов PLC даже при максимальной нагрузке.
• Простота интеграции с экосистемой GE PACSystems RX3i: модуль подключается напрямую в слот шасси, не требует сложной настройки и автоматически обнаруживает подключенные компоненты.
• Гибкость в конфигурации: поддерживает как цепное (дaisy-chain), так и звёздное соединение шасси, адаптируясь к различным архитектурам распределённых систем.
• Расширенная диагностика через PLC: модуль сигнализирует о проблемах с коммутацией, отключением шасси или неисправностях интерфейсов, позволяя быстро устранять неполадки.

Типичные сценарии применения

• Крупные производственные комплексы: В автомобильных заводах или комплексах по производству электроники GE IC695CMM004 объединяет центральное шасси PLC и несколько расширительных шасси с модулями I/O (для управления отдельными линиями сборки) — обеспечивая централизованное управление всеми процессами.
• Распределённые энергетические системы: В ветряных фермах или распределённых электростанциях модуль соединяет центральное шасси с шасси на каждом генераторе — передавая данные в PLC для мониторинга и оптимизации выработки электроэнергии.
• Нефтегазовая промышленность: В трубопроводных системах с несколькими пунктами контроля GE IC695CMM004 объединяет центральное шасси и шасси на удаленных станциях — гарантируя синхронность данных о давлении, температуре и потоке нефти/газа.
• Логистические центры крупного масштаба: В распределительных центрах с несколькими зонами хранения и конвейерами модуль соединяет шасси PLC с шасси на каждом участке — интегрируясь с системой управления складом для оптимизации движения товаров.
• Городская инфраструктура: В системах управления водопроводом, канализацией или теплоснабжением GE IC695CMM004 объединяет центральное шасси и шасси на каждом распределённом пункте — обеспечивая централизованное мониторинг и управление инфраструктурой.

Сравнение с конкурентами

• По сравнению с модулем коммутации Siemens SCALANCE XB-208, GE IC695CMM004 имеет лучшую совместимость с экосистемой GE RX3i и поддерживает прямое соединение шасси без дополнительных коммутаторов, сокращая затраты.
• В отличие от модуля Allen-Bradley 1756-CNBR, модуль GE предлагает возможность объединения больше шасси (4 vs 2) и более высокую скорость передачи данных, улучшая масштабируемость и производительность PLC.
• По сравнению с универсальными модулями коммутации от других производителей, GE IC695CMM004 имеет более простую конфигурацию через ПО Proficy и автоматическое обнаружение устройств, сокращая время развертывания системы.

Советы по выбору и использованию

• Выбирайте GE IC695CMM004 если планируете расширять систему PLC за счёт добавления новых шасси или модулей — он позволяет масштабировать функциональность без перестройки всей системы.
• Определите архитектуру соединения: для небольших распределённых систем используйте цепное соединение (дaisy-chain), для крупных — звёздное (с подключением каждого шасси напрямую к модулю) для повышения надежности.
• Установка и подключение: Подключайте модуль в центральное шасси RX3i, используйте специализированные кабели GE для связи с расширительными шасси; соблюдайте максимальную длину кабеля (до 10 метров между шасси) для сохранения скорости передачи.
• Конфигурация через ПО: Используйте GE Proficy Machine Edition для настройки режима соединения, активирования диагностики и назначения приоритетов передачи данных для критических процессов.
• Обслуживание: Регулярно проверяйте индикаторы статуса модуля и логи ошибок в PLC; при замене шасси предварительно отключите соответствующий порт через ПО, чтобы избежать разрыва коммутации.
