Описание

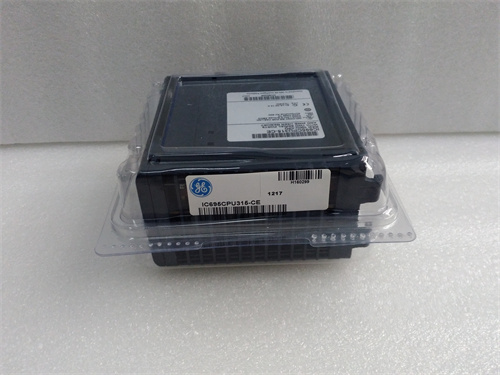

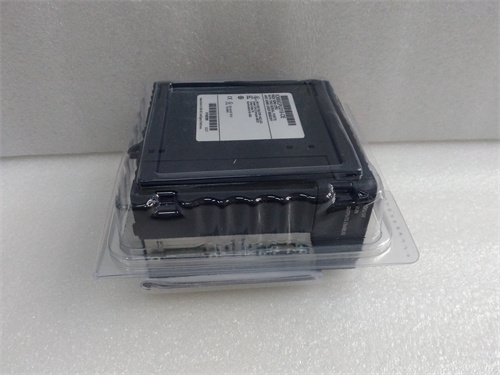

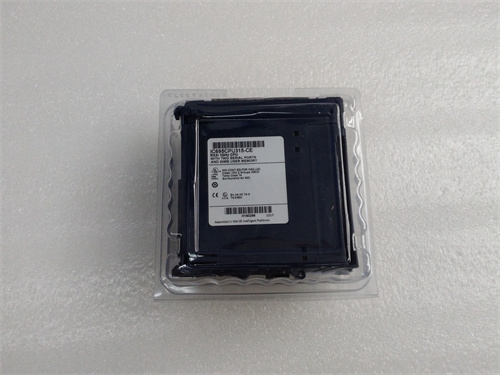

GE IC695CPU315 — это компактный центральный процессорный модуль (CPU) для систем автоматизации GE Fanuc RX3i, разработанный для управления небольшими и средними промышленными процессами. Он предназначен для машиностроения, пищевой промышленности, энергетики и автоматизации вспомогательных систем, обеспечивая баланс производительности, надежности и простоты интеграции с модулями I/O и сенсорами.
Описание продукта
GE IC695CPU315 относится к линейке экономичных процессоров GE Fanuc RX3i, ориентированной на решения с умеренными требованиями к производительности. Модуль оснащен процессором с тактовой частотой 800 МГц (ARM Cortex-A9) и 1 ГБ оперативной памяти (RAM), что обеспечивает цикл сканирования <2 мс при обработке до 5 000 дискретных и аналоговых сигналов — достаточное для управления отдельными станками (например, станками с ЧПУ), линиями упаковки или насосными станциями.
Ключевая особенность GE IC695CPU315 — простота интеграции и эксплуатации: он поддерживает стандартные промышленные протоколы коммуникации — Ethernet/IP и Modbus TCP (через встроенный Ethernet-порт 10/100 Мбит/с), что позволяет легко подключить его к SCADA-системам (например, GE Proficy) или контроллерам других производителей. Также GE IC695CPU315 имеет 512 МБ встроенной Flash-памяти для хранения программы и слот для микроволоконной карты (microSD) до 16 ГБ — для резервного копирования конфигурации и логирования данных процесса (например, истории температуры или давления).
Модуль GE IC695CPU315 оснащен базовыми функциями диагностики: он автоматически проверяет состояние подключенных модулей I/O и коммуникационных портов, и при обнаружении неисправности (например, разрыв кабеля Ethernet или неответ модуля AI) отправляет сигнал об ошибке через световые индикаторы на передней панели (зеленый — нормальный режим, красный — ошибка). Это позволяет операторам быстро локализовать проблемы без использования дополнительного ПО.
В практическом применении GE IC695CPU315 часто используется в пищевой промышленности для управления линией упаковки овощей. Процессор подключен к 4 модулям I/O: 1 модуль AI (для датчика температуры охлаждения), 2 модуля DI (для датчиков положения упаковок и предохранителей), 1 модуль DO (для управления конвейером и индикаторами). GE IC695CPU315 обрабатывает сигналы от датчиков — например, при отсутствии упаковок на конвейере он отправляет команду на модуль DO для остановки конвейера и включения красного индикатора аварии. Благодаря компактности GE IC695CPU315 его можно монтировать в небольшие шкафы управления, что актуально для объектов с ограниченным пространством (например, на мобильных насосных установках).
GE IC695CPU315 имеет конструкцию для монтажа в шкафы GE Fanuc RX3i (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и IEC 61000 (EMC), что позволяет использовать его в промышленных цехах с умеренным уровнем электромагнитных помех.
Технические параметры
- Тип устройства: Центральный процессорный модуль (CPU) для GE Fanuc RX3i
- Процессор и память:
- Процессор: ARM Cortex-A9, 800 МГц
- Оперативная память (RAM): 1 ГБ DDR3
- Память программы: 512 МБ Flash + слот microSD (до 16 ГБ)
- Коммуникация:
- Порты: 1 Ethernet (10/100 Мбит/с) — поддерживает Ethernet/IP, Modbus TCP
- Дополнительные интерфейсы: RS-232 (опционально, для настройки через ПО)
- Производительность:
- Цикл сканирования: <2 мс (при 5 000 сигналах)
- Максимальное количество тегов: 50 000
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, IEC 61000-6-2 (EMC), IEC 61131-2 (стандарт программирования)
Преимущества и особенности
- Компактность и экономичность: GE IC695CPU315 сочетает небольшие размеры и оптимальную стоимость, идеально подходя для управления небольшими процессами (станки, насосы) без переплаты за лишнюю производительность.
- Простота интеграции: Поддержка Ethernet/IP и Modbus TCP позволяет быстро подключить модуль к SCADA-системам и другим контроллерам, сокращая время монтажа и настройки.
- Базовые функции логирования: Слот microSD для хранения истории данных упрощает анализ процессов (например, отслеживание температуры упаковки) и диагностику проблем.
- Легкая диагностика: Световые индикаторы ошибок на панели позволяют операторам быстро выявлять неисправности, без необходимости сложного ПО.
- Совместимость с GE Fanuc RX3i: Модуль идеально работает с модулями I/O GE Fanuc RX3i (AI, DI, DO), обеспечивая единое средство программирования через ПО GE Proficy Machine Edition.
Примеры применения в областях автоматизации
- Машиностроение (Станки с ЧПУ): GE IC695CPU315 управляет станком для обработки металлических деталей, обрабатывая сигналы от датчиков положения инструмента (DI) и отправляя команды на приводы (DO). Цикл сканирования <2 мс обеспечивает точную позиционировку инструмента, гарантируя качество обработки.
- Энергетика (Вспомогательные насосы): Процессор контролирует 3 насоса подачи воды в тепловой пункт, обрабатывая данные от датчиков давления (AI) и уровня воды (DI). При падении давления <2 бар GE IC695CPU315 активирует резервный насос через модуль DO, поддерживая стабильную подачу воды.
- Пищевая промышленность (Линии пастеризации): GE IC695CPU315 монтируется в шкаф управления линией пастеризации молока, обрабатывая сигнал от датчика температуры (AI) и управляя нагревательными элементами (DO). При температуре <70 °C модуль останавливает подачу молока, предотвращая некачественную пастеризацию.
Сравнение с конкурентами
| Параметр | GE IC695CPU315 | Аналог 1 (Siemens S7-1214C) | Аналог 2 (Allen-Bradley Micro850) |
|---|---|---|---|
| Процессорная частота | 800 МГц | 1.0 ГГц | 800 МГц |
| Цикл сканирования | <2 мс | <1.5 мс | <2.5 мс |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP | Profinet, Ethernet/IP, Modbus TCP | Ethernet/IP, Modbus TCP |
| Память программы | 512 МБ Flash + microSD | 128 МБ Flash + SD-card | 256 МБ Flash + microSD |
| Совместимость | GE Fanuc RX3i | Siemens SIMATIC S7-1200 | Allen-Bradley Micro800 |
Советы по выбору и предостережения
Советы по выбору
- Для небольших и средних процессов: Если нужно управлять отдельными станками, насосами или линиями упаковки (не требующими высокой производительности), GE IC695CPU315 — экономичный и надежный выбор.
- Для систем GE Fanuc RX3i: Модуль обеспечивает полную совместимость с модулями I/O GE Fanuc RX3i и ПО Proficy Machine Edition, без проблем с интеграцией.
- Для объектов с ограниченным пространством: Компактная конструкция GE IC695CPU315 подходит для монтажа в небольшие шкафы или мобильные установки (например, мобильные насосные станции).
Предостережения
- Программирование: Используйте только ПО GE Proficy Machine Edition версии ≥8.5 — старые версии могут не поддерживать все функции GE IC695CPU315.
- Монтаж в шкафы: Модуль имеет защиту IP20 — монтируйте только в закрытые промышленные шкафы, защищенные от пыли и влаги.
- Резервное копирование: Регулярно сохраняйте конфигурацию в microSD-карту — при сбое памяти это позволит быстро восстановить работу без повторной настройки.
- Ограничения по производительности: Не используйте GE IC695CPU315 для сложных процессов с циклом сканирования <2 мс (например, синхронизация нескольких конвейеров) — для таких задач лучше выбрать более производительные модели GE (например, IC695CPE330).
