Описание

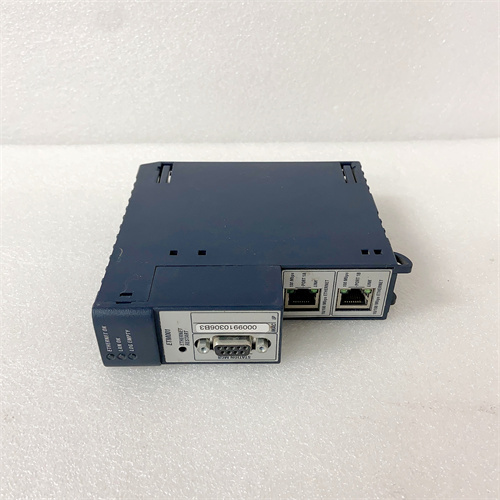

GE IC695ETM001：Детальный обзор Ethernet-шлюза для системы PLC GE Fanuc RX3i

Технические параметры продукта

• Тип устройства: Ethernet-шлюз для системы PLC GE Fanuc RX3i с поддержкой промышленных протоколов и реального времени.
• Коммуникационные параметры:
  • Интерфейсы: 1 порт Ethernet (RJ45, 10/100/1000 Мбит/с, полный дуплекс) — совместимость с современными промышленными сетями.
  • Поддерживаемые протоколы: TCP/IP, UDP, Modbus TCP, Ethernet/IP, GE SRTP (Secure Real-Time Protocol), PROFINET IO (клиент/сервер) — универсальность для интеграции с различными системами.
  • Максимальная скорость передачи: 1 Гбит/с — мгновенная передача данных для динамичных процессов.
  • Задержка передачи: ≤1 мс — низкая латентность, критическая для систем реального времени.
  • Устойчивость к помехам: Защита от статического разряда (±15 кВ), электромагнитные помехи (EMC) по стандарту EN 61000-6-2 — стабильность в индустриальных условиях.
• Электрические параметры:
  • Питание: 5 ВDC (от шкафа背板 PLC GE Fanuc RX3i) — низкое энергопотребление.
  • Изоляция: Электрическая изоляция Ethernet-порта от шкафа背板 ≥250 В АЦ (1 мин) — защита контроллера от повреждений.
  • Потребляемая мощность: ≤4 Вт — умеренное энергопотребление для длительной работы.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к тяжелым условиям.
  • Устойчивость к вибрации: До 5 Г (10–500 Гц), соответствие EN 60068-2-6 — стабильность на оборудовании с вибрациями.
  • Устойчивость к шокам: До 25 Г (импульс 11 мс) — защита при транспортировке и механических нагрузках.
• Конструкционные и программные параметры:
  • Корпус: Металлический с антикоррозийным покрытием — прочность и долговечность.
  • Габариты: 44 мм (ширина) × 130 мм (высота) × 180 мм (глубина) — совместимость с шкафами RX3i.
  • Индикаторы: LED-индикаторы питания, активности Ethernet, передачи данных и ошибок — визуальный контроль состояния.
  • Конфигурация: Удаленная настройка через GE Proficy Machine Edition или веб-интерфейс — удобство администрирования.

Преимущества и особенности

• Полная совместимость с PLC GE Fanuc RX3i: Нативная интеграция с контроллерами RX3i (например, GE IC695CPU320) и шасси GE IC695PBM300 позволяет легко добавить модуль в существующую систему без адаптеров. Это сокращает время наладки и минимизирует риски несовместимостей, особенно важно для объектов с ограниченным временем простоя.
• Высокая производительность и низкая задержка: Скорость передачи до 1 Гбит/с и задержка ≤1 мс делают GE IC695ETM001 идеальным для систем реального времени — например, управления роботами или регулировки технологических процессов с высокими требованиями к реакции.
• Расширенная поддержка протоколов: Совместимость с основными промышленными протоколами (Modbus TCP, Ethernet/IP, PROFINET) обеспечивает интеграцию с системами разных производителей (Siemens, Allen-Bradley, GE Proficy), упрощая модернизацию и объединение разнообразных инфраструктур.
• Защита данных и безопасность: Протокол GE SRTP (шифрование данных) и встроенный брандмауэр защищают коммуникацию от несанкционированного доступа, что критично для стратегических объектов (энергетика, нефтегаз).
• Легкость обслуживания: Удаленная конфигурация через веб-интерфейс или GE Proficy Machine Edition позволяет настраивать параметры и диагностировать сбои из удаленного места. LED-индикаторы упрощают быструю идентификацию проблем (например, сбой сети — индикатор не светится).

Примеры применения в отраслях

• Энергетика: Т urboэлектростанции — GE IC695ETM001 обеспечивает связь между контроллерами RX3i (управляющими турбинами) и SCADA-системой через Ethernet/IP, передавая данные о температуре, давлении и мощности в реальном времени. Низкая задержка гарантирует своевременное регулирование работы агрегатов.
• Автомобилестроение: Линии сварки автомобилей — модуль интегрирует PLC RX3i с роботами-автоматами через PROFINET, синхронизируя их движения с датчиками качества. GE IC695ETM001 обеспечивает точность позиционирования и минимизирует задержки в передаче команд.
• Нефтегазовая промышленность: Удаленные добывающие платформы — шлюз связывает PLC RX3i с центральным мониторингом через защищенный канал GE SRTP, передавая данные о давлении газа и состоянии оборудования. GE IC695ETM001 гарантирует надежность связи через морские кабели.
• Химическая промышленность: Реакторные установки — модуль объединяет PLC RX3i с системами газоанализа через Modbus TCP, передавая данные о концентрации реактивов. При отклонениях GE IC695ETM001 мгновенно передает сигнал в аварийную систему, предотвращая аварии.
• Логистика: Автоматизированные склады с дрон-доставкой — шлюз связывает PLC RX3i с системой управления дронами через TCP/IP, обеспечивая синхронность движения и точность доставки. Высокая скорость GE IC695ETM001 гарантирует минимальные задержки в командной передаче.

Сравнение с конкурентами

• Совместимость с RX3i: Нативная интеграция с шиной背板 RX3i и контроллерами GE исключает задержки, в отличие от Siemens S7-1500 CP 1542-1, требующего адаптеров для работы с PLC GE. Это важно для существующих инфраструктур GE Fanuc.
• Производительность: Скорость 1 Гбит/с и задержка ≤1 мс превосходят показатели Allen-Bradley 1756-ENBT (100 Мбит/с, задержка 5–10 мс), что делает GE IC695ETM001 предпочтительным для систем реального времени.
• Защита данных: Поддержка GE SRTP с шифрованием и брандмауэром делает модуль более безопасным, чем ABB CI854A (ограниченная защита), что критично для объектов с высокими требованиями к безопасности.
• Гибкость протоколов: Поддержка PROFINET IO (клиент/сервер) и Ethernet/IP в одном устройстве предоставляет большую адаптивность, чем аналоги с ограниченным набором протоколов.

Советы по выбору и предостережения

• При выборе GE IC695ETM001 убедитесь, что он совместим с вашим контроллером RX3i (например, GE IC695CPU320) и поддерживает необходимые протоколы (Modbus TCP, PROFINET и т.д.). Оцените требуемую скорость — 1 Гбит/с достаточна для большинства промышленных задач, включая передачу больших объемов данных.
• Монтаж и подключение: Монтируйте модуль в шкафу RX3i с соблюдением расстояния для охлаждения (≥5 мм между модулями). Используйте экранированные кабели Cat 6 для Ethernet, заземляя экранирование, чтобы снизить электромагнитные помехи. Настройте статический IP-адрес, чтобы избежать конфликтов в сети.
• Конфигурация и обслуживание: Используйте GE Proficy Machine Edition или веб-интерфейс для настройки протоколов и брандмауэра. Перед запуском проведите тест связи с внешними системами и проверьте задержки передачи. Регулярно обновляйте прошивку через официальный сайт GE для получения новых функций.
• Безопасность: Ограничьте доступ через IP-фильтрацию и используйте GE SRTP для чувствительных данных. Сменяйте пароли доступа к веб-интерфейсу регулярно. При обслуживании отключите Ethernet-порт или заблокируйте коммуникацию с PLC, чтобы избежать неожиданных сигналов.
