Описание
- IC695ETM001

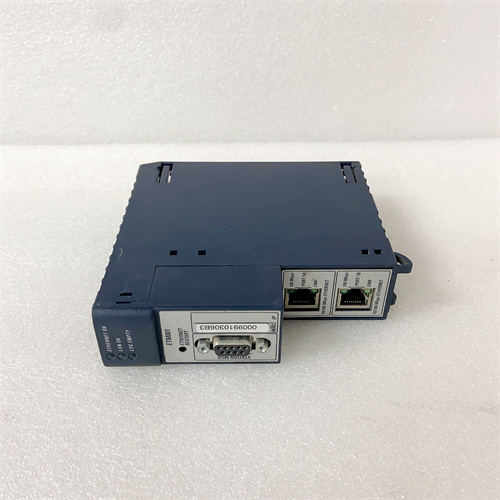

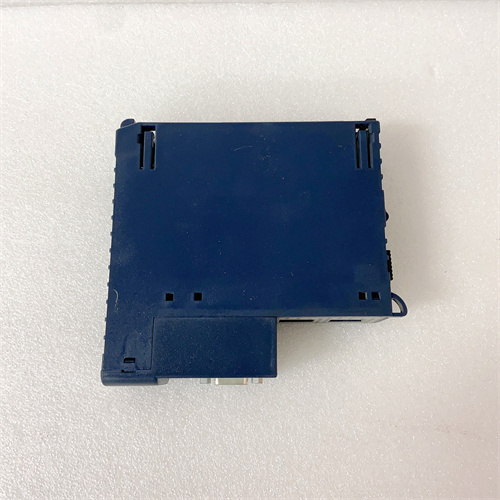

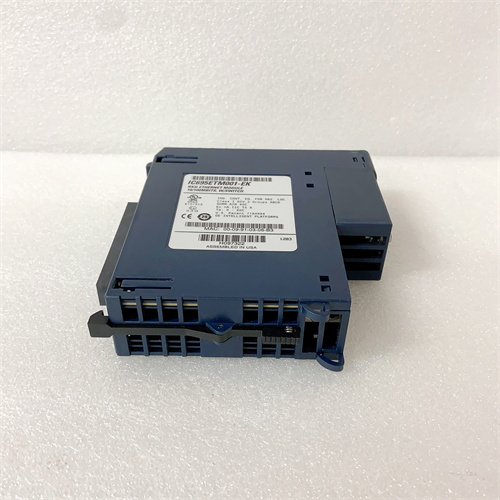

Общая характеристика продукта GE IC695ETM001
В системах промышленной автоматизации GE PACSystems RX3i (энергетика, нефтегаз, крупные производственные линии) критически важны модули коммуникации для расширения сетевых возможностей контроллеров — особенно когда требуется обеспечить отказоустойчивую связь между контроллерами, модулями I/O и внешними системами (SCADA, HMI) в распределенных объектах. Одним из ключевых решений этой категории является GE IC695ETM001 — промышленный модуль расширения Ethernet серии GE PACSystems RX3i, разработанный для интеграции с контроллерами GE (например, GE IC695CPE400, GE IC695CPE330-AAAB) и шкафными шинами I/O GE (GE IC695IBS001). Модуль GE IC695ETM001 добавляет 2 дополнительных порта Gigabit Ethernet, поддерживает отказоустойчивые сети Ethernet Ring (MRP) и протоколы OPC UA, Modbus TCP, что расширяет возможности коммуникации и гарантирует стабильную передачу данных в режиме реального времени. Благодаря этому GE IC695ETM001 упрощает построение распределенных сетей и снижает риск потери связи при сбое оборудования. Особенно ценна его совместимость с системами GE PACSystems и простота монтажа — GE IC695ETM001 подключается к шкафной шине IC695IBS001, автоматически распознается контроллером и не требует сложной конфигурации, что ускоряет внедрение в существующие системы. Подробную информацию о GE IC695ETM001 можно получить по официальной ссылке: [ссылка на GE IC695ETM001] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры GE IC695ETM001
Модуль GE IC695ETM001 имеет оптимизированные характеристики для расширения сетевых возможностей контроллеров GE. Основные параметры:
-
Основные параметры интерфейсов и протоколов:
- Тип устройства: Промышленный модуль расширения Ethernet для GE PACSystems RX3i;
- Количество и тип портов: 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — поддержка полнодуплексной передачи данных;
- Поддерживаемые протоколы: Ethernet/IP, Modbus TCP, PROFINET (опционально), OPC UA, MQTT — гибкая интеграция с различными системами;
- Отказоустойчивые сети: Встроенная поддержка Ethernet Ring (MRP) — восстановление связи за <20 мс при сбое кабеля или коммутатора;
- Синхронизация времени: Поддержка IEEE 1588 PTP (Precision Time Protocol) — синхронизация времени с точностью ±1 µs для согласованной работы всех устройств в сети.
-
Параметры совместимости и коммуникации с контроллером:
- Совместимые контроллеры: GE IC695CPE400, GE IC695CPE330-AAAB — автоматическая распознавание через шкафную шину;
- Совместимые шкафные шины: GE IC695IBS001 — монтаж в стандартный слот шкины;
- Интерфейс с шиной: Шина данных GE PACSystems RX3i — передача конфигурации и данных между модулем и контроллером;
- Максимальное расстояние передачи: До 100 м по витой паре Cat.5e/6 (без репеатера) — поддержка распределенных объектов.
-
Параметры надежности и эксплуатации:
- Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления;
- Температурный диапазон работы: -20 °C до +70 °C — устойчивость в экстремальных условиях (северные площадки, жаркие цеха);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм), до 2000 Гц (ускорение 50 м/с²);
- Защита от помех:
- Электромагнитная совместимость (EMC): Соответствие стандартам EN 61000-6-2 (класс 3), EN 61000-6-4 (класс 3);
- Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный).
-
Параметры питания и сертификации:
- Питание: DC 24 В ±15% (потребляемая мощность ≤5 Вт) — питание от шкафной шины IC695IBS001 (через модуль питания GE);
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2, IECEx Zone 2 — соответствие международным стандартам безопасности.
Преимущества и особенности GE IC695ETM001
Модуль GE IC695ETM001 выделяется среди аналогов благодаря расширенной функциональности и отказоустойчивости:
-
Расширение портов Ethernet и Gigabit скорость: 2 порта Gigabit Ethernet делают GE IC695ETM001 идеальным для крупных ТЭС — модуль подключен к контроллеру GE IC695CPE400, один порт используется для связи с SCADA GE Proficy iFIX (Gigabit скорость для передачи больших объемов логов), а второй — для подключения к удаленной шине I/O IC695IBS001 (расположенной на другом объекте ТЭС), гарантируя быструю передачу команд и данных.
-
Отказоустойчивые сети MRP и быстрая восстановление: Поддержка MRP с восстановлением <20 мс критична для нефтегазовых трубопроводов — GE IC695ETM001 включен в кольцевую сеть вместе с 5 контроллерами GE IC695CPE330-AAAB; при разрыве кабеля между двумя контроллерами связь восстанавливается за 15 мс, неInterrupting контроль давления и предотвращая утечку газов.
-
Совместимость с GE PACSystems и автоматическое распознавание: Легкая интеграция с контроллерами и шинами GE сокращает время внедрения — в автомобильном заводе GE IC695ETM001 подключается к шине IC695IBS001 за 5 минут, контроллер GE IC695CPE400 автоматически определяет модуль, и инженеры только настраивают протокол Modbus TCP через ПО Proficy Machine Edition, без дополнительного программирования.
-
Устойчивость в экстремальных условиях: Температурный диапазон -20 °C до +70 °C позволяет GE IC695ETM001 работать на северных нефтегазовых площадках — даже при зимних температурах -18 °C (в шкафу без обогрева) модуль стабильно передаёт данные между контроллером и датчиками уровня нефти, не требуя частой диагностики.
Примеры применения GE IC695ETM001 в различных отраслях
Модуль GE IC695ETM001 широко используется для расширения коммуникаций в системах GE PACSystems RX3i:
-
Энергетика (крупная ТЭС с несколькими котлами): В ТЭС GE IC695ETM001 подключен к контроллеру GE IC695CPE400 и шине IC695IBS001. Один порт модуля связывает контроллер с SCADA Proficy iFIX (передача данных о температуре/давлении пара в реальном времени), а второй — с удаленной шиной I/O (расположенной у котла №3, 50 м от основного шкафа). При падении давления пара в котле №3 сигнал передаётся через GE IC695ETM001 в контроллер за 0.8 мс, который увеличивает подачу топлива, поддерживая стабильную электрогенерацию.
-
Нефтегаз (нефтеперерабатывающий завод с распределенными резервуарами): В заводе GE IC695ETM001 интегрирован в 4 шкафа с контроллерами GE IC695CPE330-AAAB, формируя кольцевую сеть MRP. Модуль каждого шкафа передаёт данные о уровне нефти в резервуарах (от модулей GE IC695ALG600) в центральный контроллер — при заполнении резервуара >90% сигнал “авария” достигает операторов за 12 мс, и насосы подачи нефти останавливаются, предотвращая переполнение.
-
Автомобильная промышленность (линия сборки с несколькими участками): В заводе GE IC695ETM001 подключен к контроллеру GE IC695CPE400 на участке сборки двигателей. Один порт модуля связывает контроллер с локальным HMI (отображение статуса роботов), а второй — с центральным MES (передача данных о производительности: количество собранных двигателей, брак). Благодаря Gigabit скорости данные о браке передаются в MES за 0.3 мс, позволяя операторам быстро корректировать параметры роботов.
-
Химическая промышленность (реакторный комплекс с удаленными системами охлаждения): В комплексе GE IC695ETM001 соединяет контроллер GE IC695CPE400 с удаленной системой охлаждения (100 м от реактора). Модуль передаёт команду на регулировку вентиляторов охлаждения — при перегреве реактора >400 °C контроллер отправляет сигнал через GE IC695ETM001 за 0.7 мс, и вентиляторы увеличивают скорость, снижая температуру реактора.
Сравнение GE IC695ETM001 с конкурирующими продуктами
Сравнение с популярными модулями расширения Ethernet для промышленных контроллеров: Siemens SIMATIC CP 1543-1 и Rockwell Allen-Bradley 1783-ETAP.
| Параметр | GE IC695ETM001 | Siemens SIMATIC CP 1543-1 | Rockwell Allen-Bradley 1783-ETAP |
|---|---|---|---|
| Количество портов Ethernet | 2 (Gigabit) | 2 (Gigabit) | 2 (Gigabit) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, OPC UA, MRP | PROFINET, Ethernet/IP, Modbus TCP, MRP | Ethernet/IP, Modbus TCP, DLR (Device Level Ring) |
| Время восстановления MRP | <20 мс | <100 мс | <50 мс |
| Синхронизация времени | IEEE 1588 PTP (±1 µs) | IEEE 1588 PTP (±10 µs) | IEEE 1588 PTP (±5 µs) |
| Совместимые контроллеры | GE IC695CPE400, IC695CPE330-AAAB | Siemens S7-1500 series | Rockwell ControlLogix, CompactLogix |
Рекомендации по выбору и меры предостережения при использовании GE IC695ETM001
Рекомендации по выбору
-
Системы GE PACSystems RX3i с ограниченными портами Ethernet: Выбирайте GE IC695ETM001 если контроллер GE IC695CPE400 или GE IC695CPE330-AAAB требует дополнительных портов для подключения SCADA, HMI или удаленных модулей I/O — модуль расширяет сетевые возможности без замены контроллера.
-
Требуется отказоустойчивая кольцевая сеть: Для распределенных объектов (нефтегазовые трубопроводы, многоучастковые ТЭС) — GE IC695ETM001 с поддержкой MRP — оптимальный выбор, так как он гарантирует восстановление связи за <20 мс, меньше чем у большинства конкурентов.
-
Экстремальные эксплуатационные условия: Для объектов с температурой -20 °C до +70 °C (северные площадки, жаркие цеха) — GE IC695ETM001 — предпочтительнее, чем модули с узким температурным диапазоном (0–60 °C), так как он не требует дополнительного обогрева или охлаждения.
Меры предостережения
-
Использование сертифицированных кабелей: Для подключения портов используйте витые пары Cat.5e или выше, сертифицированные для промышленных условий — низкокачественные кабели увеличивают потерю сигнала и могут привести к сбоям в работе MRP.
-
Проверка конфигурации MRP: Перед запуском убедитесь, что все модули GE IC695ETM001 в кольце настроены с одинаковым временем восстановления (<20 мс) — расхождение параметров может привести к задержке восстановления и потере данных.
-
Регулярная диагностика через Proficy Machine Edition: Раз в месяц проверяйте состояние модуля — контролируйте статус портов, количество ошибок передачи и температуру GE IC695ETM001, чтобы выявить проблемы (например, ослабление контакта в шине) в ранней стадии.
-
Не превышайте максимальное расстояние передачи: Не подключайте кабели длиной >100 м без репеатера — превышение расстояния снижает качество сигнала и может привести к разрыву связи между модулем и контроллером.
