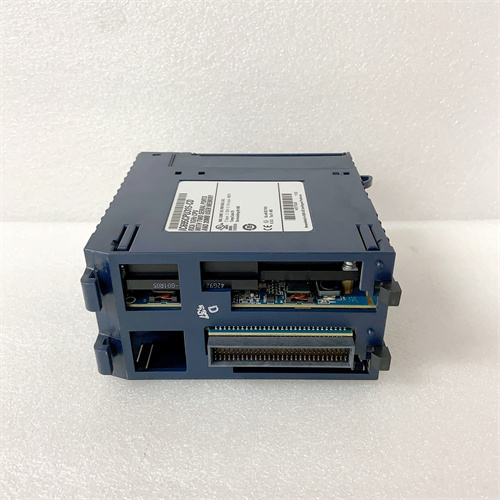

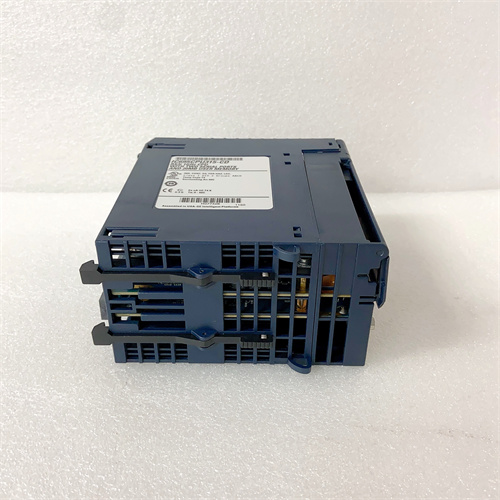

GE IC695HSC304：Детальный обзор модуля высокоскоростного счета для системы PLC GE Fanuc RX3i
Основным объектом рассмотрения является GE IC695HSC304 — специализированный модуль высокоскоростного счета (HSC) от бренда GE (General Electric), разработанный для интеграции в систему автоматизации PLC серии GE Fanuc RX3i. Продукт GE IC695HSC304 предназначен для точного измерения скоростей, позиций и количества импульсов от индустриальных датчиков (энкодеров, фотоэлементов) в режиме реального времени, что критично для процессов, требующих высокой точности и быстрой реакции. Компонент GE IC695HSC304 сочетает в себе многофункциональность и надежность, позволяя обрабатывать сигналы с нескольких датчиков одновременно и передавать данные напрямую в контроллер PLC RX3i. Его уникальная архитектура обеспечивает стабильную работу при высоких частотах импульсов, что делает GE IC695HSC304 идеальным для применения в машиностроении, автоматизированных линиях и робототехнике. Благодаря полной совместимости с PLC GE Fanuc RX3i, простоте конфигурации и высокой точности измерений, модуль становится неотъемлемым элементом для систем, где важна точность позиционирования и учета.
Технические параметры продукта
Типичные характеристики GE IC695HSC304 (с учетом специфики модуля высокоскоростного счета):
- Тип устройства: Модуль высокоскоростного счета (HSC) для системы PLC GE Fanuc RX3i с поддержкой многофункциональных каналов.
- Параметры счета и измерения:
- Количество каналов: 4 независимых канала, поддерживающих режимы счета и позиционирования.
- Типы сигналов: Поддержка сигналов от энкодеров (A/B фазы, индексный сигнал), цифровых датчиков (Н/О, Н/З) — универсальность для различных индустриальных датчиков.
- Максимальная частота счета: До 1 МГц на каждый канал — возможность обработки высокоскоростных сигналов от быстродвижущихся механизмов.
- Режимы работы: Счет увеличения/уменьшения, счет с индексом, измерение скорости (средняя, мгновенная), позиционное управление (абсолютное, относительное) — гибкость для разных задач.
- Точность измерения: ±1 импульс — высокая точность для критических приложений (например, позиционирование роботов, регулировка скорости конвейеров).
- Электрические параметры:
- Питание: 5 ВDC (от шкафа背板 PLC GE Fanuc RX3i) — стабильное питание от системы PLC.
- Входной сигнал: 5–24 ВDC (дифференциальный или однополярный) — совместимость с большинством индустриальных энкодеров и датчиков.
- Изоляция: Электрическая изоляция входов от шкафа背板 ≥250 В АЦ (1 мин) — защита контроллера PLC от помех и повреждений.
- Потребляемая мощность: ≤3 Вт — низкое энергопотребление, не перегружающее систему.
- Эксплуатационные характеристики:
- Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к промышленным условиям.
- Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие требованиям EN 60068-2-6 — стабильность на оборудовании с вибрациями (двигатели, станки).
- Устойчивость к шокам: До 25 Г (продолжительность импульса 11 мс) — защита при транспортировке и механических нагрузках.
- Конструкционные и программные параметры:
- Корпус: Металлический с антикоррозийным покрытием — прочность и защита от внешних воздействий.
- Габариты: 44 мм (ширина) × 130 мм (высота) × 180 мм (глубина) — совместимость с шкафами GE Fanuc RX3i.
- Индикаторы: LED-индикаторы питания, активности каждого канала и ошибок — визуальный контроль работы модуля.
- Конфигурация: Удаленная настройка через программное обеспечение GE Proficy Machine Edition — удобство конфигурации режимов и параметров каналов.
Преимущества и особенности
GE IC695HSC304 сочетает в себе уникальные преимущества для систем PLC GE Fanuc RX3i:
- Полная совместимость с PLC GE Fanuc RX3i: Нативная интеграция с контроллерами RX3i (например, GE IC695CPU320) и шасси GE IC695PBM300 позволяет без труда добавить модуль в существующую систему без дополнительных адаптеров или драйверов. Это сокращает время наладки и минимизирует риск несовместимостей, что критично для объектов с ограниченным временем простоя.
- Высокая скорость и точность счета: Максимальная частота счета 1 МГц на канал и точность ±1 импульс делают GE IC695HSC304 идеальным для обработки сигналов от быстродвижущихся механизмов — например, высокоскоростных конвейеров, роботных манипуляторов или станков с ЧПУ, где требуется мгновенная реакция и точная позиционирование.
- Многофункциональность и гибкость: 4 независимых каналов с поддержкой различных режимов (счет, скорость, позиционирование) позволяют использовать GE IC695HSC304 для решения нескольких задач одновременно — например, учет продукции на конвейере и позиционирование робота в одной системе. Поддержка дифференциальных сигналов обеспечивает устойчивость к электромагнитным помехам в индустриальных условиях.
- Легкость конфигурации и диагностики: Настройка модуля через GE Proficy Machine Edition позволяет инженерам быстро конфигурировать режимы работы каналов, задавать параметры счета и настраивать сигналы предупреждения (например, при достижении заданной позиции). LED-индикаторы активности каждого канала упрощают быструю диагностику проблем (например, отсутствие сигнала от энкодера — индикатор не мигает).
- Надежность и долговечность: Металлический корпус, встроенная электрическая изоляция и устойчивость к вибрациям и шокам гарантируют работоспособность GE IC695HSC304 в тяжелых индустриальных условиях (например, на металлургических заводах или в машиностроительных цехах) в течение длительного периода.
Примеры применения в отраслях
GE IC695HSC304 широко используется в отраслях, где требуется высокоточная обработка сигналов от датчиков и энкодеров:
- Машинностроение: Станки с ЧПУ (фрезерные, токарные) — GE IC695HSC304 обрабатывает сигналы от линейных энкодеров, измеряя позицию инструмента и рабочего стола с точностью ±1 импульс. Модуль передаёт данные в контроллер PLC RX3i, который регулирует движение инструмента, обеспечивая высокую точность обработки деталей.
- Автомобилестроение: Высокоскоростные линии сборки двигателей — модуль считывает сигналы от энкодеров на конвейерах, контролируя скорость движения компонентов и синхронизируя работу роботов-монтажников. GE IC695HSC304 гарантирует точное позиционирование деталей при высокой скорости линии, повышая производительность.
- Логистика: Автоматизированные системы сортировки посылок — модуль обрабатывает сигналы от фотоэлементов и энкодеров, подсчитывая количество посылок и определяя их позицию на конвейере. GE IC695HSC304 передает данные в систему управления, которая направляет посылки в нужные направления с высокой точностью.
- Робототехника: Индустриальные роботы с манипуляторами — модуль считывает сигналы от энкодеров в суставах робота, измеряя угол поворота и позицию каждой оси. GE IC695HSC304 обеспечивает мгновенную передачу данных в контроллер, позволяя роботу стабильно выполнять сложные движения с высокой точностью.
- Электроника: Производственные линии сборки печатных плат — модуль контролирует позицию транспортера с печатными платами и скорость работы установки по нанесению пая, обеспечивая точность расположения компонентов на платах.
Сравнение с конкурентами
GE IC695HSC304 выгодно отличается от аналогов на рынке (например, Siemens S7-1500 SM 350-2, Allen-Bradley 1756-HSC, ABB AC500-HSC):
- Совместимость с PLC GE Fanuc RX3i: Нативная интеграция с системой RX3i и шиной背板 с высокой скоростью передачи исключает задержки в передаче данных, в отличие от Siemens S7-1500 SM 350-2, который требует сложной конфигурации для работы с не-Siemens контроллерами. Это критично для существующих инфраструктур GE Fanuc.
- Высокая скорость и точность: Максимальная частота счета 1 МГц на канал и точность ±1 импульс превосходят показатели Allen-Bradley 1756-HSC (0.5 МГц), что делает GE IC695HSC304 предпочтительным для высокоскоростных процессов.
- Многофункциональность: 4 независимых каналов с поддержкой различных режимов (счет, скорость, позиционирование) предоставляют большую гибкость, чем ABB AC500-HSC (2 канала), что позволяет использовать модуль для решения нескольких задач одновременно и снизить затраты на дополнительное оборудование.
- Легкость использования: Простота конфигурации через GE Proficy Machine Edition (известное пользователям PLC GE Fanuc) упрощает работу инженеров, по сравнению с аналогами, требующими изучения специального программного обеспечения, что снижает время наладки и затраты на обучение персонала.
Советы по выбору и предостережения
- При выборе GE IC695HSC304 убедитесь, что количество каналов (4) и максимальная частота счета (1 МГц) соответствуют требованиям ваших процессов — для задач с очень высокими скоростями (например, выше 1 МГц) рекомендуется проверка дополнительных возможностей модуля или выбор специализированных решений. Проверьте совместимость с типами используемых датчиков (энкодеры, фотоэлементы) и их сигнальными характеристиками (напряжение, тип сигнала).
- Монтаж и подключение: Монтируйте модуль в шкафу PLC GE Fanuc RX3i с соблюдением расстояния для охлаждения (не менее 5 мм между модулями) — перегрев может снизить стабильность работы. При подключении датчиков и энкодеров используйте экранированные кабели, заземлив экранирование, чтобы минимизировать влияние электромагнитных помех. Убедитесь, что питание датчиков соответствует требованиям модуля (5–24 ВDC) и избегайте смешивания сигнальных и питательных кабелей.
- Конфигурация и обслуживание: Используйте программное обеспечение GE Proficy Machine Edition для настройки режимов работы каналов, параметров счета и сигналов предупреждения. Перед запуском в эксплуатацию проведите тест работы каждого канала — проверьте считывание сигналов от датчиков и точность измерений. Регулярно проверяйте состояние кабелей и разъемов — повреждение изоляции может привести к сбоям в счете или повреждению модуля.
- Безопасность: Используйте только оригинальные кабели и адаптеры для подключения датчиков, чтобы предотвратить нестабильную работу и повреждение модуля. При обслуживании или замене датчиков отключите питание PLC или модуля GE IC695HSC304, чтобы избежать электрических ударов и повреждения компонентов. Ограничьте доступ к конфигурации модуля через парольную защиту в GE Proficy Machine Edition, чтобы предотвратить несанкционированное изменение параметров.
