Описание

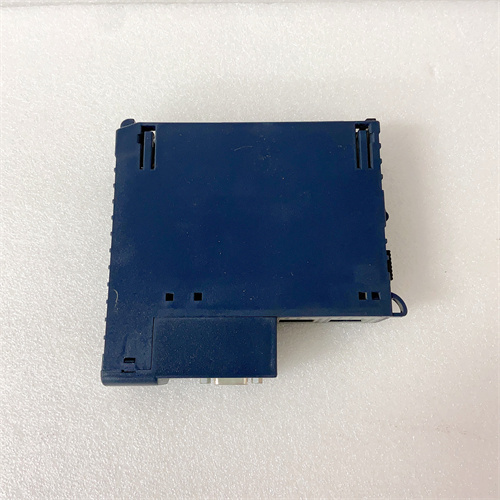

GE IC695NKT001 — это коммуникационный модуль для систем автоматизации GE Fanuc RX3i, специализирующийся на обеспечении надежной связи между центральным шасси CPU и удаленными модулями I/O через промышленную шину Profinet. Он предназначен для нефтегазовой, химической, энергетической и машиностроительной отраслей, где требуется интеграция с оборудованием Siemens и другими производителями, поддерживающими Profinet, а также стабильная передача данных в режиме реального времени.
Описание продукта
GE IC695NKT001 относится к линейке модулей интерфейсов GE Fanuc RX3i, ориентированной на расширение совместимости с внешними автоматическими системами. Модуль устанавливается в свободный слот шасси GE Fanuc RX3i и оснащается одним портом Profinet (10/100/1000 Мбит/с), поддерживающим протокол Profinet IRT (Isochronous Real-Time) — критически важный для приложений с жесткими требованиями к задержке (например, синхронизация приводов в машиностроении или регулировка параметров в реакторах). Ключевая особенность GE IC695NKT001 — двусторонняя интеграция: он преобразует сигналы шасси GE RX3i в формат Profinet для взаимодействия с удаленными модулями I/O Siemens (например, SM 321, SM 322) и, наоборот, принимает данные от Profinet-устройств и передает их в CPU GE Fanuc RX3i.
GE IC695NKT001 обеспечивает максимальную задержку передачи <1 мс при работе в режиме Profinet IRT, что гарантирует синхронность работы всех подключенных устройств — например, при управлении линией конвейеров с несколькими приводами, модуль обеспечивает одинаковую задержку для каждого привода, предотвращая деформацию продукции. Также GE IC695NKT001 оснащен функцией электрической изоляции (500 В AC между модулем и шасси) и защиты от электромагнитных помех (EMC) по стандарту IEC 61000-6-2, что предотвращает распространение неисправностей между GE-системой и Profinet-оборудованием, а также ложные срабатывания при работе рядом с мощными электродвигателями или трансформаторами.
В практическом применении GE IC695NKT001 часто используется в машиностроении для управления станком с ЧПУ, где центральный CPU GE IC695CPE330 работает с модулями I/O Siemens SM 321 (DI) и SM 322 (DO). GE IC695NKT001 подключен к Profinet-шине, через которую передает команды от CPU к модулям Siemens (например, “активация привода” или “считывание позиции инструмента”) и принимает обратные сигналы о статусе оборудования. Благодаря поддержке Profinet IRT GE IC695NKT001 обеспечивает задержку <0.5 мс, что позволяет станку обрабатывать детали с высокой точностью (до 0.01 мм). При возникновении сбоя в Profinet-шине модуль отправляет сигнал об ошибке в CPU, и оператор быстро локализует проблему через SCADA-систему GE Proficy.
GE IC695NKT001 имеет компактную конструкцию для монтажа в шкафы GE Fanuc RX3i (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, на нефтяных платформах или газоперерабатывающих заводах) при условии монтажа в закрытые шкафы.
Технические параметры
- Тип устройства: Коммуникационный модуль Profinet для GE Fanuc RX3i
- Коммуникационные параметры:
- Порт: 1 Profinet (10/100/1000 Мбит/с, RJ45)
- Поддерживаемые режимы Profinet: IRT (Isochronous Real-Time), RT (Real-Time), TCP/IP
- Максимальная задержка передачи: <1 мс (IRT), <10 мс (RT)
- Количество поддерживаемых Profinet-устройств: До 32 узла
- Совместимость:
- С модулями I/O: Siemens SM 300/400/1200/1500, другие Profinet-совместимые устройства
- С шасси GE: GE Fanuc RX3i (все модели)
- Защита и устойчивость:
- Изоляция: 500 В AC (между модулем и шасси)
- Защита EMC: Согласно IEC 61000-6-2
- Защита от короткого замыкания: Встроенный предохранитель
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, ATEX Zone 2, IECEx, Profinet Conformance Class B
Преимущества и особенности
- Совместимость с Profinet-оборудованием: GE IC695NKT001 позволяет интегрировать системы GE Fanuc RX3i с модулями I/O и приводами Siemens, устраняя необходимость в замене существующего оборудования.
- Режим Profinet IRT: Задержка <1 мс гарантирует синхронность работы устройств в критических приложениях (станки с ЧПУ, конвейеры с несколькими приводами).
- Легкая настройка: Конфигурация модуля осуществляется через ПО GE Proficy Machine Edition — не требуется дополнительное программное обеспечение для Profinet.
- Защита от помех: Изоляция 500 В AC и защита EMC обеспечивают стабильную работу в условиях сильных электромагнитных помех (например, в цехах с мощными приводами).
- Устойчивость в опасных зонах: Сертификации ATEX/IECEx делают GE IC695NKT001 подходящим для нефтегазовых и химических объектов с риском взрыва.
Примеры применения в областях автоматизации
- Машиностроение (Станки с ЧПУ): GE IC695NKT001 соединяет CPU GE IC695CPE330 с 2 модулями Siemens SM 321 (DI для датчиков положения инструмента) и 1 модулем SM 322 (DO для управления приводами). В режиме Profinet IRT модуль обеспечивает задержку <0.5 мс, позволяя станку обрабатывать металлические детали с точностью до 0.01 мм.
- Химическая промышленность (Реакторные блоки): Модуль подключен к Profinet-шине с 3 модулями Siemens SM 331 (AI для датчиков pH/температуры) и 2 модулями SM 332 (AO для управления клапанами). GE IC695NKT001 передает данные от модулей Siemens в CPU GE, который регулирует параметры реакции — задержка <1 мс предотвращает нежелательные колебания температуры.
- Энергетика (Вспомогательные системы ТЭС): GE IC695NKT001 интегрирует CPU GE с Profinet-приводами насосов Siemens, обеспечивая синхронную работу 4 насосов подачи воды. В режиме RT модуль гарантирует задержку <10 мс, поддерживая стабильное давление в системе водоснабжения.
Сравнение с конкурентами
| Параметр | GE IC695NKT001 | Аналог 1 (Siemens CP 1543-1 Profinet) | Аналог 2 (Phoenix Contact FL SWITCH PN) |
|---|---|---|---|
| Поддерживаемые режимы Profinet | IRT, RT, TCP/IP | IRT, RT, TCP/IP | RT, TCP/IP |
| Максимальная задержка (IRT) | <1 мс | <0.5 мс | — |
| Совместимость с системами | GE Fanuc RX3i | Siemens SIMATIC S7-1500 | Прочие Profinet-системы |
| Количество Profinet-узлов | 32 | 64 | 16 |
| Изоляция | 500 В AC | 250 В AC | 500 В AC |
Советы по выбору и предостережения
Советы по выбору
- Для интеграции GE и Siemens: Если система автоматизации сочетает GE Fanuc RX3i и модули I/O Siemens, GE IC695NKT001 — оптимальный выбор, обеспечивающий безупречную совместимость через Profinet.
- Для приложений с низкой задержкой: При использовании станков с ЧПУ или синхронизированных конвейеров выбирайте GE IC695NKT001 за счет поддержки Profinet IRT (задержка <1 мс).
- Для опасных зон: Сертификации ATEX/IECEx делают модуль подходящим для нефтегазовых и химических объектов, где требуется оборудование с повышенной безопасностью.
Предостережения
- Совместимость Profinet-устройств: Проверяйте, что подключенные устройства поддерживают Profinet IRT/RT (например, старые модули Siemens SM 300 могут не поддерживать IRT) — несовместимость приведет к увеличению задержки.
- Монтаж в шкафы: GE IC695NKT001 имеет защиту IP20 — монтируйте только в закрытые промышленные шкафы, защищенные от пыли и влаги.
- Настройка IP-адресов: При конфигурации присвойте уникальные IP-адреса модулю и Profinet-устройств — конфликт адресов приведет к потере связи.
- Резервный модуль: Для критических процессов (станки с ЧПУ, реакторы) держите резервный GE IC695NKT001 — это позволит быстро заменить неисправный модуль и восстановить работу.
- IC695NKT001
