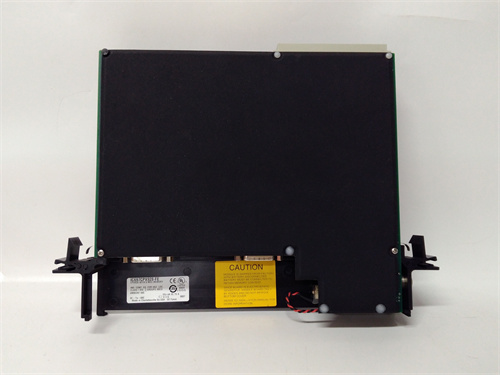

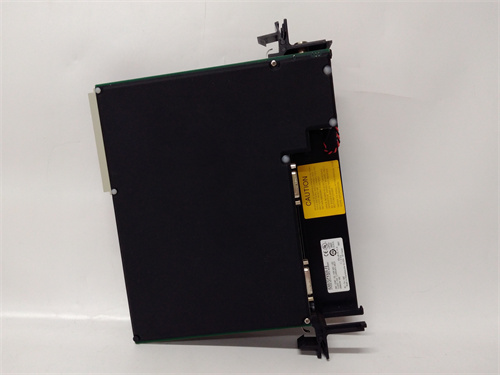

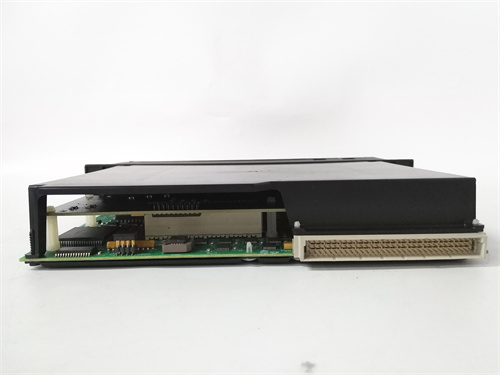

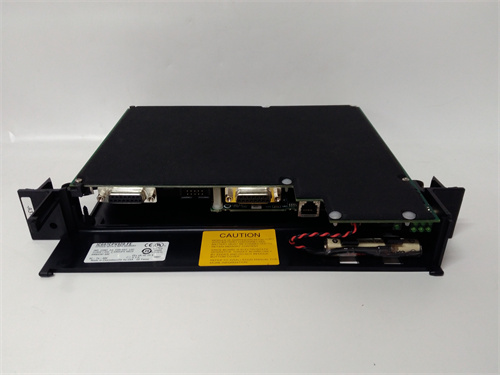

GE IC697ACC722B

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры интерфейсов совместимости:
  • Интерфейс с шасси Series 90-70: Совместим с шиной Series 90-70 (Backplane Bus, 32-бит, 10 Мбит/с) — обеспечивает двустороннюю передачу данных между CPU Series 90-70 и адаптером;
  • Интерфейс с модулями Series 90-30: Имитация шины Series 90-30 (Backplane Bus, 16-бит, 1 Мбит/с) — поддерживает подключение до 8 модулей Series 90-30 (включая цифровые, аналоговые, коммуникационные модели, например, IC660BBD023, IC660ALS023);
  • Тип подключения модулей Series 90-30: Слоты для монтажа модулей Series 90-30 (стандартный разъем Series 90-30) — модули крепятся напрямую к адаптеру, образуя единый блок в шасси Series 90-70.
• Параметры передачи данных:
  • Скорость передачи: Максимальная скорость 1 Мбит/с (соответствует шине Series 90-30) — достаточная для передачи данных от 8 модулей I/O без задержек;
  • Задержка передачи: ≤1 мс (от модуля Series 90-30 до CPU Series 90-70) — критично для систем, требующих реального времени;
  • Максимальное количество подключаемых модулей: 8 модулей Series 90-30 (любого типа, кроме CPU Series 90-30) — поддерживает масштабирование при сохранении производительности.
• Параметры надежности и диагностики:
  • Диагностика состояния: Встроенные датчики для контроля состояния интерфейсов — при ошибке связи с модулем Series 90-30 или шиной Series 90-70 отправляет сигнал ошибки (FAULT) в CPU Series 90-70;
  • Защита от перепадов напряжения: Поддерживает кратковременные снижения напряжения на шине (до 70% номинала) в течение 10 мс — без потери данных или сброса конфигурации;
  • Электромагнитная совместимость (EMC): Соответствует стандартам EN 55011 Class A и EN 61000-6-2 — устойчив к электромагнитным помехам в промышленных условиях.
• Эксплуатационные параметры:
  • Температурный диапазон работы: 0 °C до +60 °C (совпадает с диапазоном Series 90-70 и 90-30);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Устойчивость к вибрации: 5–500 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6) — соответствует требованиям к оборудованию на производственных площадках;
  • Питание: От шасси Series 90-70, напряжение 5 В DC ±5%, максимальный ток потребления 200 мA (включая нагрузку от 8 модулей Series 90-30);
  • Сигнализация состояния: 3 светодиодных индикатора на корпусе — питание (PWR, зелёный), связь с Series 90-70 (BUS70, зелёный), связь с Series 90-30 (BUS30, зелёный), ошибка (FAULT, красный) — для визуальной диагностики.

Преимущества и особенности

1. Экономия затрат на модернизацию: Возможность использования существующих модулей Series 90-30 в системе Series 90-70 делает GE IC697ACC722B экономически выгодным решением — предприятиям не нужно покупать новые модули I/O, а можно использовать уже имеющиеся запасы. В отличие от полной замены системы, это снижает затраты на модернизацию на 30–50%.
2. Простота интеграции и автоматическая идентификация: Автоматическая распознавание модулей Series 90-70 CPU экономит время инженеров — не требуется вручную вводить параметры каждого модуля (количество каналов, тип сигнала) в ПО. Также модуль GE IC697ACC722B крепится в шасси Series 90-70 как стандартный модуль, без необходимости модификации шасси или использования дополнительных адаптеров.
3. Стабильная передача данных в реальном времени: Задержка передачи ≤1 мс гарантирует, что система Series 90-70 работает с модулями Series 90-30 не хуже, чем оригинальная система Series 90-30. Это критично для производственных процессов, где задержка в передаче сигнала (например, от датчика аварии) может привести к остановке линии или повреждению оборудования.
4. Гибкость и масштабируемость: Поддержка до 8 модулей Series 90-30 любого типа позволяет GE IC697ACC722B адаптироваться к различным задачам — можно подключать цифровые модули для считывания сигналов сенсоров, аналоговые для управления приводами, или коммуникационные для связи с внешними устройствами. Это делает модуль универсальным для разных этапов модернизации.

Примеры применения в отраслях

• Машиностроение (линия обработки металла): На заводе, модернизирующем систему Series 90-30 до Series 90-70, GE IC697ACC722B подключен в шасси Series 90-70 и обеспечивает связь с 6 модулями Series 90-30:
  • 2 цифровых входных модуля IC660BBD023 (считывают сигналы от 32 датчиков положения станков);
  • 2 аналоговых выходных модуля IC660ALS023 (управляют 16 приводами подачи инструмента);
  • 2 коммуникационные модуля IC670GBI002 (обеспечивают связь с SCADA);
  • CPU Series 90-70 автоматически распознаёт все модули через GE IC697ACC722B, и линия начинает работу за 1 час после монтажа — без необходимости перепрограммирования или настройки дополнительных параметров.
• Пищевая промышленность (линия упаковки напитков): На линии GE IC697ACC722B интегрирует 4 модуля Series 90-30 в систему Series 90-70:
  • 1 модуль IC660BBD024 (цифровые выходы, управляет 16 клапанами подачи напитков);
  • 1 модуль IC660ALG223 (аналоговые входы, считывает данные от 8 датчиков уровня напитков);
  • 2 модуля IC670MDL753 (дискретные модули, управляют конвейерами);
  • При остановке одного из модулей Series 90-30 GE IC697ACC722B отправляет сигнал ошибки в CPU, который автоматически останавливает соответствующий участок линии, предотвращая брак.
• Автомобилестроение (линия окрашивания кузовов): На линии GE IC697ACC722B подключает 5 модулей Series 90-30 к CPU Series 90-70:
  • 3 модуля IC660BBD023 (считывают сигналы от 48 датчиков температуры печи);
  • 2 модуля IC660ALS023 (управляют 16 приводами регулировки подачи краски);
  • Задержка передачи данных от датчиков температуры до CPU — 0,8 мс, что позволяет быстро корректировать температуру печи и обеспечить равномерное окрашивание кузовов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип системы и количество модулей Series 90-30: Если вы модернизируете Series 90-30 до Series 90-70 и имеете ≤8 модулей Series 90-30 (любого типа), GE IC697ACC722B — идеальный выбор. Для систем с >8 модулей можно использовать несколько адаптеров (один за 8 модулей).
  2. Проверьте совместимость модулей: Перед покупкой убедитесь, что ваши модули Series 90-30 поддерживаются GE IC697ACC722B (список совместимых моделей доступен по ссылке: [ссылка на продукт GE IC697ACC722B]).
  3. Оцените требования к задержке: При работе с системами реального времени (например, линии с критическими аварийными сигналами) убедитесь, что задержка ≤1 мс соответствует вашим нуждам — GE IC697ACC722B полностью удовлетворяет этому требованию.
• Предостережения:
  1. Не подключайте CPU Series 90-30 к адаптеру: GE IC697ACC722B поддерживает только модули I/O Series 90-30 — подключение CPU Series 90-30 приведёт к конфликту с CPU Series 90-70 и выходом системы из строя.
  2. Контроль нагрузки по току: Максимальный ток потребления адаптера — 200 мA (включая модули Series 90-30) — не превышайте этот лимит (например, не подключайте 8 мощных аналоговых модулей одновременно), чтобы избежать перегрева.
  3. Обновите прошивку CPU Series 90-70: Перед использованием GE IC697ACC722B обновите прошивку CPU Series 90-70 до последней версии — это гарантирует корректную идентификацию модулей Series 90-30 и стабильную работу адаптера.
