Описание
Общее описание продукта

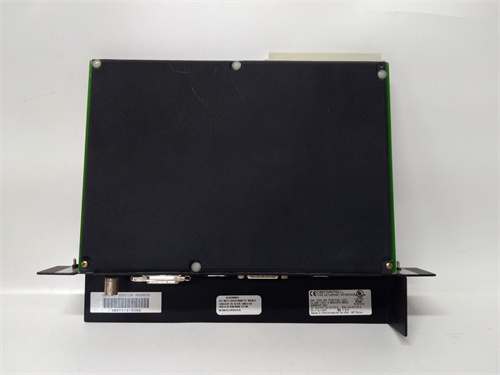

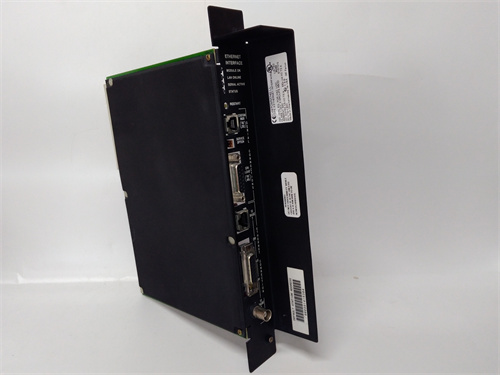

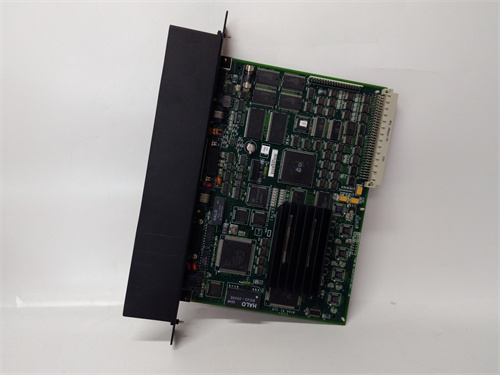

Основным объектом рассмотрения — GE IC697ACC722B (ссылка на продукт: [вставить ссылку]). Это промышленный модуль коммуникации компании GE Fanuc (лидер в области автоматизации промышленных процессов), разработанный для интеграции с контроллерами GE Series 90-70 PLC — широко используемых в машиностроении, энергетике, нефтегазовой и пищевой промышленности. GE IC697ACC722B специализируется на организации связи между центральным контроллером Series 90-70 и внешними устройствами (компьютеры, панели оператора, другие PLC) через промышленные сети, обеспечивая стабильную передачу данных в режиме реального времени. Благодаря поддержке ключевых сетевых протоколов, компактному дизайну и глубокой интеграции с экосистемой GE, GE IC697ACC722B стал неотъемлемым компонентом в проектах, где требуется масштабируемость и надежность коммуникации в распределенных автоматизированных системах. Особенно ценной является его совместимость с устаревшими и современными конфигурациями Series 90-70, а также возможность гибкой конфигурации через стандартное ПО, что делает модуль идеальным для модернизации существующих установок и создания новых интегрированных решений.
Технические параметры продукта
- Тип устройства: Модуль коммуникации для контроллеров GE Series 90-70 PLC
- Назначение: Организация связи между PLC GE Series 90-70 и внешними устройствами, передача данных в сети и синхронизация с другими системами
- Поддерживаемые протоколы:
- Основные протоколы: Ethernet/IP, Modbus TCP/IP, GE SNP (Synchronous Network Protocol)
- Дополнительные функции: Поддержка UDP/TCP для пользовательских приложений
- Интерфейсы:
- 1 порт Ethernet (RJ-45), поддерживающий скорости 10/100 Мбит/с (автоматическое определение скорости)
- Подключение к PLC: Интерфейс через шину GE Series 90-70 (совместим с модулями CPU Series 90-70)
- Электрические характеристики:
- Питание: 5 В DC (получается от шейна контроллера GE Series 90-70), потребляемая мощность ≤ 3 Вт
- Изоляция: Галваническая изоляция 2500 В AC между Ethernet-портом и шиной PLC
- Иммунитет к помехам: Согласно классу EN 55011/EN 55022 (индустриальный класс)
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 80 мм × 120 мм × 30 мм (стандартный размер для модулей GE Series 90-70)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Монтаж: Разъемное крепление к шейну контроллера GE Series 90-70 или DIN-рейковое крепление (35 мм)
- Дополнительные функции: LED-индикаторы состояния Ethernet и питания, онлайн-диагностика через ПО GE Logicmaster 90-70, логирование коммуникации (последние 50 событий), поддержка горячей замены (hot-swap) при работающей шине, сертификации CE, UL, Ethernet/IP Certified и ISO 9001
Преимущества и особенности
- Гибкая поддержка промышленных протоколов: GE IC697ACC722B поддерживает одновременно Ethernet/IP и Modbus TCP/IP, что позволяет интегрировать контроллер GE Series 90-70 в разнообразные промышленные сети — например, на автоматизированной линии сборки он связывает PLC с панелью оператора Allen-Bradley (Ethernet/IP) и с системой мониторинга Siemens (Modbus TCP/IP), передавая данные о производительности и состоянии оборудования в режиме реального времени.
- Высокая скорость и стабильность передачи: Скорость Ethernet до 100 Мбит/с обеспечивает GE IC697ACC722B обработку высокоскоростных процессов — например, на шпинделевом станке с ЧПУ он передает сигналы от датчиков позиционирования к компьютеру управления с задержкой ≤ 2 мс, обеспечивая точность обработки деталей. Автоматическое определение скорости адаптирует модуль к разным типам сетевого оборудования (свитчи, роутеры).
- Глубокая интеграция с GE Series 90-70: GE IC697ACC722B автоматически распознается контроллерами GE Series 90-70, и его конфигурация осуществляется через стандартное ПО GE Logicmaster 90-70. Не требуется дополнительная настройка драйверов — параметры сети (IP-адрес, маска подсети, список устройств) настраиваются в едином интерфейсе, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Компактность и масштабируемость: Размеры 80×120×30 мм и разъемное крепление делают GE IC697ACC722B удобным для установки в плотно заполненных щитах с контроллерами Series 90-70. Поддержка UDP/TCP позволяет разрабатывать пользовательские приложения для передачи специфических данных (например, логирования ошибок, архивации параметров), расширяя функциональность системы.
- Простота диагностики: LED-индикаторы на корпусе (зеленый — нормальная коммуникация, желтый — предупреждение, красный — ошибка) позволяют операторам быстро определить состояние сети без подключения ПО. Онлайн-диагностика через Logicmaster 90-70 предоставляет детальную информацию о причинах сбоев (например, потеря связи с устройством, неверный IP-адрес), сокращая время поиска проблем.
Случаи применения в отраслях
- Машиностроение (автоматизированные линии сборки): GE IC697ACC722B подключен к контроллеру GE Series 90-70, работающему на линии сборки автомобильных компонентов. Модуль связывает PLC с 3 панелями оператора и 2 системами мониторинга, передавая данные о скорости конвейеров, количестве собранных деталей и ошибках производства. Скорость передачи 100 Мбит/с гарантирует синхронность работы всех устройств.
- Энергетика (вспомогательные системы ГЭС): Модуль интегрирует контроллер GE Series 90-70 с системой мониторинга электроэнергии и панелью управления котлом. GE IC697ACC722B передаёт данные о потреблении электроэнергии, температуре пара и давлении в режиме реального времени, позволяя операторам регулировать нагрузку и оптимизировать работу станции.
- Нефтегазовая промышленность (компрессорные станции): GE IC697ACC722B работает в составе системы с контроллером Series 90-70, передавая данные от датчиков давления газа и температуры компрессоров в центральный сервер мониторинга через Modbus TCP/IP. Модуль устойчиво работает в условиях вибраций и влажности, обеспечивая непрерывную коммуникацию.
- Пищевая промышленность (линии упаковки): Модуль связывает контроллер GE Series 90-70 с конвейерами и датчиками уровня продукции, передавая данные о производительности на панель оператора через Ethernet/IP. GE IC697ACC722B синхронизирует работу упаковочного оборудования, предотвращая переполнение и обеспечивая равномерность упаковки с производительностью 100 упаковок/минута.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE IC697ACC722B с аналогичными модулями коммуникации для PLC:
| Параметр | GE IC697ACC722B | Siemens S7-300 CP 343-1 (6GK7343-1EX30-0XE0) | Allen-Bradley 1756-ENBT |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/IP, SNP | PROFINET IO, Ethernet/IP | Ethernet/IP, Modbus TCP/IP |
| Скорость Ethernet | 10/100 Мбит/с | 10/100 Мбит/с | 10/100 Мбит/с |
| Совместимость с PLC | GE Series 90-70 | Siemens S7-300/400 | Allen-Bradley ControlLogix |
| Габаритные размеры | 80×120×30 мм | 40×125×130 мм | 100×160×40 мм |
| Цена (примерная) | Средняя–Высокая | Высокая | Высокая |
Ключевые различия: GE IC697ACC722B выделяется глубокой интеграцией с контроллерами GE Series 90-70 и поддержкой уникального протокола GE SNP (для связи с другими GE-устройствами) по сравнению с аналогами Siemens и Allen-Bradley. Siemens CP 343-1 лучше подходит для систем на базе S7-300/400, а Allen-Bradley 1756-ENBT — для ControlLogix. Для проектов с оборудованием GE Series 90-70 и требованиями к гибкости протоколов GE IC697ACC722B является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером: GE IC697ACC722B полностью совместим с контроллерами GE Series 90-70. Для Siemens PLC лучше выбрать Siemens CP 343-1, а для Allen-Bradley — 1756-ENBT.
- Оцените требуемые протоколы: Если в проекте используются одновременно Ethernet/IP и Modbus TCP/IP, GE IC697ACC722B — идеальный выбор. Для проектов с только PROFINET IO выбирайте Siemens CP 343-1.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 90% стабильность GE IC697ACC722B (0 °C до +60 °C) гарантирует надежность. Для экстремальных температур (< 0 °C) используйте дополнительное обогревание щита.
- Определите требования к скорости: Скорость 100 Мбит/с достаточно для большинства задач (мониторинг, регулировка). Для высокоскоростных процессов (например, управление роботами с частотой > 50 Гц) убедитесь, что задержка модуля (< 2 мс) соответствует требованиям.
Меры предосторожности
- Настраивайте модуль через официальное ПО: Используйте только ПО GE Logicmaster 90-70 для конфигурации параметров сети — несанкционированное ПО может привести к нестабильной работе GE IC697ACC722B и искажению данных.
- Соблюдайте правила подключения Ethernet-кабеля: Используйте только витые пары категории 5e или выше, подключая экран к земле с одной стороны. Не параллельно монтируйте Ethernet-кабель с силовыми кабелями — это увеличивает электромагнитные помехи.
- Отключите питание при обслуживании: Перед заменой модуля или подключением новых устройств отключите источник питания контроллера GE Series 90-70 — это предотвращает риск короткого замыкания и повреждения электроники GE IC697ACC722B.
- Регулярно проверяйте индикаторы и логи: Каждый месяц проверяйте LED-индикаторы и анализируйте логи коммуникации через Logicmaster 90-70. Устраняйте причины сбоев (например, неисправное сетевое оборудование, неверный IP-адрес) своевременно — задержки могут привести к нестабильности процессов.
- Обновляйте прошивку регулярно: Скачивайте актуальные версии прошивки с официального сайта GE — обновления исправляют ошибки в работе протоколов и улучшают совместимость с новыми сетевыми устройствами.
