Описание

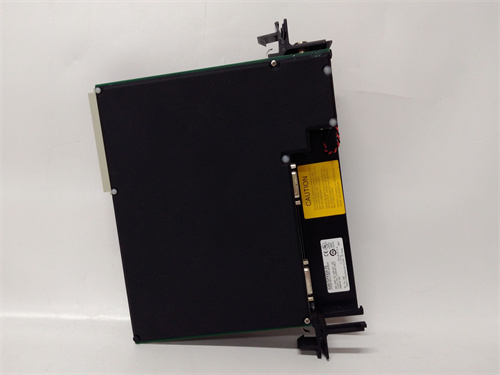

GE IC697ALG440：Детальный обзор аналогового входного модуля для системы PLC GE Fanuc 90-70

Технические параметры продукта

• Тип устройства: Аналоговый входной модуль для PLC GE Fanuc 90-70 с 4 независимыми каналами.
• Параметры аналоговых входов:
  • Количество каналов: 4 дифференциальных канала (можно конфигурировать как одиночные-ended при необходимости).
  • Поддерживаемые типы сигналов: 4–20 мА (ток), 0–10 В (напряжение), ±5 В (напряжение), ±10 В (напряжение) — гибкость для подключения различных датчиков.
  • Разрешение АЦП: 16 бит — высокая точность преобразования сигналов (погрешность ≤0.1% от полного диапазона).
  • Диапазон измерения: В зависимости от типа сигнала (например, 4–20 мА соответствует 0–100% параметра, 0–10 В — 0–100% и т.д.).
  • Изоляция: Электрическая изоляция каналов друг от друга и от шкафа背板 (250 В АЦ) — защита от помех и повреждений контроллера.
• Электрические параметры:
  • Питание: 5 ВDC (от шкафа背板 PLC GE Fanuc 90-70) — стабильное питание от системы PLC.
  • Потребляемая мощность: ≤3.5 Вт — низкое энергопотребление, не перегружающее систему.
  • Входной сопротивление: ≥1 МОм (для напряжительных сигналов), ≤250 Ом (для токовых сигналов) — совместимость с большинством индустриальных датчиков.
• Эксплуатационные характеристики:
  • Температурный диапазон эксплуатации: 0 °C — +60 °C (рабочий), -40 °C — +85 °C (хранилище); относительная влажность 5–95% (без конденсации) — адаптация к промышленным условиям.
  • Устойчивость к вибрации: До 5 Г (в диапазоне 10–500 Гц), соответствие EN 60068-2-6 — стабильность на оборудовании с вибрациями (двигатели, станки).
  • Устойчивость к шокам: До 25 Г (продолжительность импульса 11 мс) — защита при транспортировке и механических нагрузках.
• Конструкционные и программные параметры:
  • Корпус: Пластиковый с армированием (соответствует стандартам IP20) — защита от пыли и мелких предметов.
  • Габариты: 88 мм (ширина) × 130 мм (высота) × 160 мм (глубина) — совместимость с шкафами GE Fanuc 90-70.
  • Индикаторы: LED-индикаторы питания модуля и активности каждого канала — визуальный контроль работы.
  • Конфигурация: Настройка через программное обеспечение GE Logicmaster 90-70 или GE Proficy Machine Edition — удобство выбора типа сигнала и диапазона измерения для каждого канала.

Преимущества и особенности

• Полная совместимость с PLC GE Fanuc 90-70: Нативная интеграция с контроллерами GE Fanuc 90-70 (например, IC697CPU771, IC697CPU780) и шкафами 90-70 позволяет без труда добавить модуль в существующую систему без дополнительных адаптеров или драйверов. Это сокращает время наладки и минимизирует риски несовместимостей, критично для объектов с ограниченным временем простоя.
• Высокая точность и стабильность измерений: 16-битное разрешение АЦП и погрешность ≤0.1% гарантируют точность сбора данных даже для параметров, где требуется высокая чувствительность (например, контроль концентрации химических реактивов или температуры в реакторах). Электрическая изоляция каналов предотвращает влияние взаимных помех, обеспечивая стабильность показаний.
• Гибкость в настройке сигналов: Возможность конфигурации каждого из 4 каналов под разные типы сигналов (ток/напряжение) делает GE IC697ALG440 универсальным для подключения разнообразных датчиков — от токовых датчиков давления до напряжительных датчиков температуры. Это упрощает модернизацию системы и замену датчиков без изменения модуля.
• Легкость в эксплуатации и диагностике: LED-индикаторы активности каналов позволяют операторам быстро определить, какие датчики передают сигналы, а каких нет (например, неактивный индикатор может сигнализировать о разорванном кабеле или неисправном датчике). Конфигурация через привычное ПО GE упрощает настройку даже для инженеров с опытом работы с системами 90-70.
• Надежность в тяжелых условиях: Стойкость к вибрациям, шокам и широкому диапазону температур гарантирует работоспособность GE IC697ALG440 в агрессивных средах — например, на металлургических заводах, в химических цехах или на нефтегазовых объектах, где обычные модули могут не выдерживать нагрузки.

Примеры применения в отраслях

• Химическая промышленность: Реакторные установки — GE IC697ALG440 собирает сигналы от токовых датчиков давления (4–20 мА) и напряжительных датчиков температуры (0–10 В) в реакторах. Модуль преобразует эти сигналы в цифровые данные для контроллера PLC, который регулирует подачу реактивов и температуру, обеспечивая безопасность и качество продукции.
• Энергетика: Теплоэлектростанции — модуль подключен к датчикам уровня воды в котлах (4–20 мА) и датчикам тока в трансформаторах (±10 В). GE IC697ALG440 передает данные в контроллер, который контролирует уровень воды и предотвращает перегрузку трансформаторов, предотвращая аварии.
• Пищевая промышленность: Линии пастеризации молока — модуль собирает сигналы от датчиков температуры (0–10 В) в пастеризаторах и датчиков уровня молока (4–20 мА) в резервуарах. Точность измерений GE IC697ALG440 гарантирует соблюдение температурного режима пастеризации и предотвращение переполнения резервуаров.
• Нефтегазовая промышленность: Удаленные добывающие площадки — модуль подключен к датчикам давления газа (4–20 мА) и датчикам уровня нефти (0–5 В) в резервуарах. Высокая стабильность GE IC697ACC644 (кабельное соединение) и GE IC697ALG440 гарантирует надежную передачу данных через длинные расстояния, даже в условиях сильных электромагнитных помех.
• Машинностроение: Станки с ЧПУ — модуль собирает сигналы от датчиков положения инструмента (±5 В) и датчиков нагрузки на шпиндель (4–20 мА). Точность GE IC697ALG440 обеспечивает точное регулирование движения инструмента и предотвращение перегрузки станка.

Сравнение с конкурентами

• Совместимость с GE Fanuc 90-70: Неоригинальные модули часто имеют неполную совместимость с шкафом背板 90-70, что приводит к сбоям в передаче данных или невозможности конфигурации. GE IC697ALG440, разработанный напрямую для системы 90-70, обеспечивает идеальную интеграцию и поддержку всех функций контроллера.
• Точность и изоляция: 16-битное разрешение и дифференциальная изоляция каналов превосходят показатели Siemens S7-400 SM 331 (13 бит, частичная изоляция) и Allen-Bradley 1756-IF8 (14 бит), что делает GE IC697ALG440 предпочтительным для приложений с высокими требованиями к точности.
• Гибкость каналов: Возможность конфигурировать каждый из 4 каналов под разные типы сигналов (ток/напряжение) предоставляет большую адаптивность, чем аналоги с фиксированными типами входов, что снижает затраты на покупку дополнительных модулей для разных датчиков.
• Легкость использования: Конфигурация через привычное ПО GE (Logicmaster, Proficy) упрощает работу инженеров, уже знакомых с системами 90-70, в отличие от аналогов, требующих изучения нового программного интерфейса.

Советы по выбору и предостережения

• При выборе GE IC697ALG440 убедитесь, что количество каналов (4) и поддерживаемые типы сигналов соответствуют требованиям ваших датчиков (например, если у вас 6 токовых датчиков, потребуется два модуля). Проверьте совместимость с вашим контроллером GE Fanuc 90-70 (모든 модели CPU 90-70 поддерживают этот модуль).
• Монтаж и подключение: Монтируйте модуль в шкафу 90-70 с соблюдением расстояния для охлаждения (не менее 5 мм между модулями) — перегрев может снизить стабильность измерений. При подключении датчиков используйте экранированные кабели, заземлив экран с стороны модуля, чтобы минимизировать электромагнитные помехи. Убедитесь, что полярность сигналов (положительный/отрицательный вывод) соответствует конфигурации канала.
• Конфигурация и обслуживание: Используйте только официальное ПО GE (Logicmaster 90-70 или Proficy Machine Edition) для конфигурации типов сигналов и диапазонов измерения — неавторизованное ПО может привести к повреждению модуля или контроллера. Перед запуском в эксплуатацию калибруйте датчики и проверьте показания модуля с эталонными приборами, чтобы убедиться в точности.
• Безопасность: Используйте только оригинальные кабели и разъемы GE (например, GE IC697ACC644) для подключения модуля к периферии — некачественные компоненты могут привести к короткому замыканию или повреждению каналов. При обслуживании или замене модуля отключите питание шкафа PLC, чтобы избежать электрических ударов или повреждения компонентов.

IC697ALG440
