Описание
Общая информация о продукте

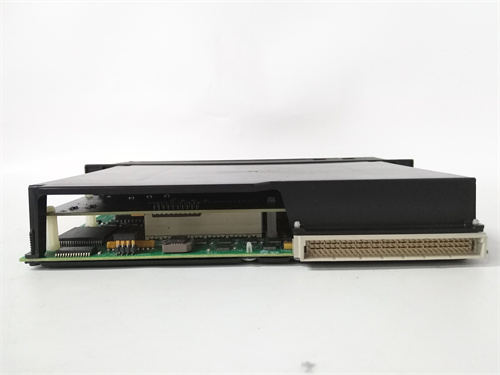

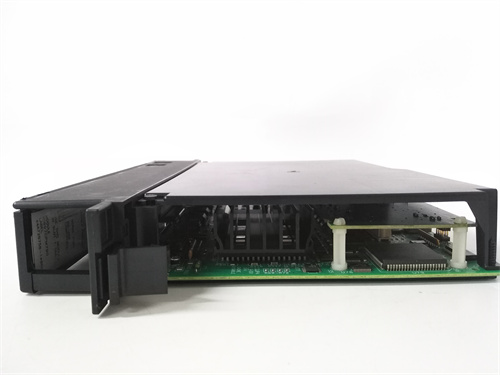

Первым делом рассмотрим коммуникационный расширительный модуль GE IC697BEM711 — это специализированное оборудование от компании GE, предназначенное для обеспечения высокоскоростной передачи данных между ПЛК серии GE Fanuc 90-70 и внешними устройствами (панели оператора, системы SCADA, удаленные модули IO). Ссылка на продукт GE IC697BEM711 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE IC697BEM711 отличается широкой поддержкой промышленных протоколов и стабильностью работы в условиях сильных электромагнитных помех, что делает его ключевым элементом для средних и крупных автоматизированных систем (например, автомобильные заводы, металлургические цепи, химические предприятия). Благодаря адаптации к шине ПЛК 90-70 Backplane, GE IC697BEM711 легко интегрируется в существующие системы без дополнительных адаптеров, обеспечивая бесперебойную связь между компонентами автоматизации.
Технические параметры продукта
Модуль GE IC697BEM711 характеризуется следующими критическими техническими параметрами:
- Типы коммуникационных интерфейсов:
- 1 порт Ethernet (10/100 Мбит/с, адаптивный, разъем RJ45) — для подключения к сетям SCADA или панелям оператора с поддержкой протоколов EtherNet/IP и Modbus TCP/IP.
- 1 порт RS-232 (для локальной настройки или подключения к устройствах с последовательной связью, скорость до 115200 бит/с).
- Поддерживаемые протоколы: EtherNet/IP (для интеграции с оборудованием Rockwell, GE), Modbus TCP/IP (универсальный протокол для связи с сторонним оборудованием), Genius Bus (специализированный протокол GE для удаленных модулей IO).
- ** Латентность передачи данных**: ≤1 мс (в режиме EtherNet/IP) — гарантирует реальное время реакции системы на изменения параметров (например, быстрая регулировка скорости конвейера).
- Совместимость с ПЛК: Только для ПЛК серии GE Fanuc 90-70 (например, IC697CPU771, IC697CPU781) через шину 90-70 Backplane — не требует дополнительного питания (получает энергию от ПЛК).
- Температурный диапазон работы: Оперативен в диапазоне от 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — соответствует условиям промышленных цехов.
- Индикаторы состояния: Светодиоды для индикации “питание” (зеленый), “соединение Ethernet” (зеленый/желтый), “передача данных” (желтый), “ошибка” (красный) — позволяет операторам быстро определить статус модуля.
- Защита: Корпус с классом защиты IP20 (для установки в закрытые шкафы), защита от электромагнитных помех по стандарту EN 61000-6-2 — устойчив к помехами от двигателей или высоковольтных линий.
Преимущества и особенности
- Многофункциональность протоколов: Поддержка EtherNet/IP, Modbus TCP/IP и Genius Bus делает GE IC697BEM711 универсальным — он подходит как для обновления старых систем с Genius Bus, так и для интеграции с современными сетями SCADA. Например, в металлургических цепи модуль может одновременно передавать данные на локальную панель оператора (Modbus TCP/IP) и удаленную систему мониторинга (EtherNet/IP).
- Низкая латентность и высокая надежность: Латентность ≤1 мс обеспечивает быстрое реагирование системы на аварийные ситуации (например, превышение температуры в печи), а защита от электромагнитных помех предотвращает потери данных в “шумистых” средах (например, рядом с электродвигателями).
- Простота интеграции с ПЛК 90-70: Модуль подключается напрямую к шине Backplane ПЛК GE Fanuc 90-70 — не требует сложной настройки или дополнительных кабелей. Конфигурация параметров осуществляется через ПО GE Proficy Machine Edition, что сокращает время монтажа и调试.
- Удобная диагностика: Светодиодные индикаторы и поддержка чтения кодов ошибок через ПО позволяют быстро локализовать проблемы (например, разрыв кабеля Ethernet или несовместимость протокола) — уменьшает время простоя системы.
Примеры применения в отраслях
- Автомобильная промышленность (заводы по сборке автомобилей): В заводе по сборке легковых автомобилей GE IC697BEM711 используется для связи между ПЛК GE Fanuc 90-70 (управляющим линией окраски) и 8 панелями оператора (расположенными по всей линии). Модуль передаёт данные о температуре печи сушки, скорости конвейера и статусе роботов-монтажников через EtherNet/IP, обеспечивая синхронизацию всех этапов сборки. При возникновении ошибки (например, перегрев печи) модуль мгновенно отправляет сигнал на панели и остановку линии, предотвращая брак продукции.
- Химическая промышленность (реакторные установки): В химическом заводе GE IC697BEM711 подключен к ПЛК 90-70, управляющему 4 реакторами для производства пластика. Модуль через Modbus TCP/IP передает данные о концентрации реагентов и давлении в реакторах на удаленную систему SCADA (расположенную в_controlном центре). Также через Genius Bus модуль обменивается данными с удаленными датчиками уровня жидкости, обеспечивая контроль за заполнением реакторов.
- Логистика (автоматизированные распределительные центры): В распределительном центре GE IC697BEM711 обеспечивает связь между ПЛК 90-70 (управляющим стеллажными кранами) и системой управления инвентарем (MES). Модуль через EtherNet/IP передает координаты крана и информацию о перемещаемых товарах, что позволяет оптимизировать маршруты и сократить время поиска товаров.
Сравнение с конкурентами
Сравним GE IC697BEM711 с аналогичным коммуникационным модулем — Rockwell 1756-ENBT (для ПЛК ControlLogix):
| Параметр | GE IC697BEM711 | Rockwell 1756-ENBT |
|---|---|---|
| Совместимые ПЛК | GE Fanuc 90-70 | Rockwell ControlLogix |
| Поддерживаемые протоколы | EtherNet/IP, Modbus TCP/IP, Genius Bus | EtherNet/IP, Modbus TCP/IP |
| Латентность передачи | ≤1 мс | ≤2 мс |
| Питание | От шины Backplane ПЛК (5 ВДК) | От внешнего блока питания (24 ВДК) |
| Индикаторы ошибок | Светодиоды + коды ошибок в ПО | Только светодиоды |
| Цена (примерная) | 300–400 долларов | 450–550 долларов |
GE IC697BEM711 преимуществует более низкой латентностью, поддержкой Genius Bus (для старых систем GE) и отсутствием необходимости внешнего питания — это снижает затраты на монтаж и эксплуатацию. Для предприятий, уже использующих ПЛК GE Fanuc 90-70, модуль становится оптимальным выбором, так как он не требует замены существующего оборудования.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Убедитесь в совместимости с ПЛК — GE IC697BEM711 работает только с ПЛК GE Fanuc 90-70. Если вы используете другую серию ПЛК (например, GE RX3i), выберите соответствующий коммуникационный модуль (например, GE IC695CMM311).
- Определите необходимые протоколы — если ваша система использует Genius Bus (удаленные модули IO GE), GE IC697BEM711 — единственный подходящий выбор. Для обычных сетей Ethernet с Modbus TCP/IP можно рассмотреть более простые модели, но с меньшим функционалом.
- Рассчитайте расстояние передачи данных — при расстоянии между ПЛК и устройством >100 м (лимит Ethernet-кабеля) используйте промышленный коммутатор (например, Cisco IE-3000) для расширения сети.
-
Меры предосторожности:
- Монтируйте GE IC697BEM711 в закрытые шкафы с защитой от пыли и влаги — класс защиты IP20 не защищает от попадания жидкости или крупной пыли.
- Используйте только экранированные Ethernet-кабели (CAT5e или выше) — это снижает влияние электромагнитных помех и предотвращает потери данных.
- Перед заменой модуля отключите питание ПЛК — работа с подключенным током может привести к повреждению шины Backplane или ПЛК.
- Регулярно проверяйте индикаторы состояния — если светодиод “ошибка” горит, диагностируйте проблему через ПО GE Proficy Machine Edition (например, проверьте кабель Ethernet или параметры протокола) до восстановления работы системы.
