Описание
Описание продукта

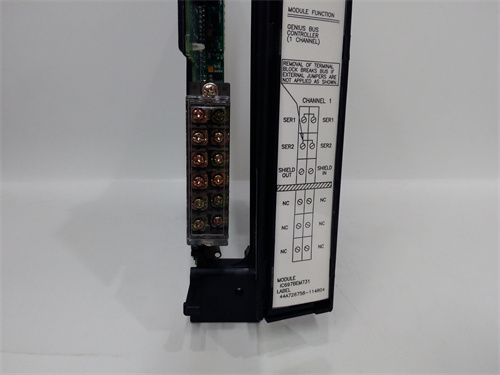

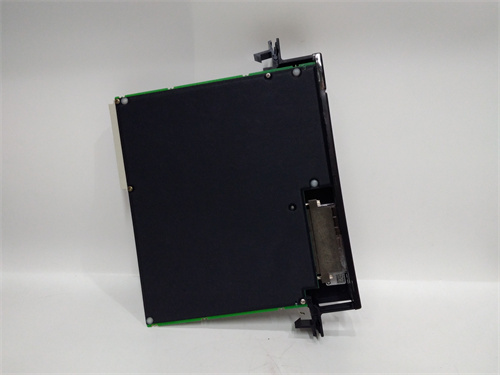

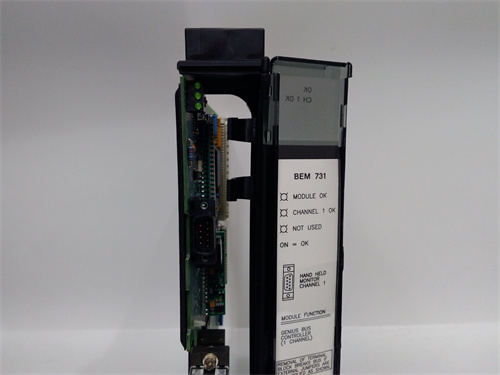

GE IC697BEM731 — это модуль сетевого интерфейса с поддержкой протокола Ethernet 10/100BASE-T, разработанный для интеграции контроллеров GE Fanuc Series 90-70 в промышленные локальные сети (LAN). Основная задача GE IC697BEM731 — передавать цифровые данные (команды управления, параметры процесса, диагностические сведения) между контроллером Series 90-70 и внешними устройствами с низкой задержкой (< 5 мс) и высокой надежностью, что критично для процессов с высокими требованиями к синхронности (например, управление котлами ТЭС, регулировка компрессорных станций, контроль линий прокатки стали).
Благодаря поддержке промышленных протоколов (Modbus TCP/IP, Ethernet/IP, GE SRTP — Standard Real-Time Protocol), GE IC697BEM731 легко интегрируется с оборудованием разных производителей (например, панелями оператора Allen-Bradley, модулями I/O Siemens, сервисами данных GE iFIX) и поддерживает как локальную, так и распределенную архитектуру сети. Модуль оснащен одним разъемом RJ45 для подключения к витому кабелю Cat5e/Cat6 (максимальная длина 100 м) и поддерживает автоматическую адаптацию скорости передачи (10 Мбит/с или 100 Мбит/с), что позволяет интегрировать его в как старые, так и современные промышленные сети без дополнительной настройки.
Особенно важна роль GE IC697BEM731 в системах с длительным жизненным циклом — например, в атомных электростанциях или крупных металлургических заводах, где замена оборудования сопряжена с высокими затратами. GE IC697BEM731 полностью совместим с легаси-системами Series 90-70, сохраняя возможность работы с существующими модулями I/O (IC697MDLxxx) и программным обеспечением GE Fanuc VersaPro, что избежает необходимости полной модернизации.
Каждый GE IC697BEM731 проходит строгие тесты на устойчивость к электромагнитным помехам (EMC), термостойкость и механическую прочность, соответствуюя стандартам GE и IEC 61131-2. Дополнительным преимуществом GE IC697BEM731 является встроенная защита от перепадов напряжения и коротких замыканий в сети — при аномалиях модуль автоматически ограничивает ток или переключается в режим ожидания, предотвращая повреждение себя и контроллера Series 90-70.
GE IC697BEM731 также поддерживает функции расширенной диагностики: через VersaPro или SCADA-систему можно отслеживать состояние сетевого подключения (скорость передачи, количество ошибок CRC, уровень сигнала), выявлять неисправности (обрыв кабеля, конфликт IP-адресов, отключение внешнего устройства) и получать уведомления о проблемах в реальном времени. Это позволяет операторам своевременно устранять сбои, сокращая время простоя процесса. Модуль монтируется в стандартный слот контроллера Series 90-70, что упрощает его установку и замену в существующих системах.
Технические параметры
- Тип модуля: Сетевой модуль Ethernet 10/100BASE-T для GE Fanuc Series 90-70
- Поддерживаемые протоколы:
- Сетевые: Ethernet 10/100BASE-T (IEEE 802.3), TCP/IP, UDP/IP
- Промышленные: Modbus TCP/IP, Ethernet/IP, GE SRTP (Standard Real-Time Protocol)
- Характеристики передачи:
- Скорость передачи: 10 Мбит/с (полудуплекс) / 100 Мбит/с (полнодуплекс, автоматическая адаптация)
- Тип кабеля: Витой кабель Cat5e/Cat6 (Максимальная длина: 100 м на сегмент)
- Разъем: 1 разъем RJ45 (8-контактный, с защитой от пыли IP20)
- Рабочие условия:
- Температура: 0 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в контроллере Series 90-70)
- Габариты (Ш×В×Г): 100 × 160 × 30 мм (соответствует форм-фактору Series 90-70)
- Питание: Питается от контроллера GE Fanuc Series 90-70 (5 В DC, текущий расход ≤ 120 мА)
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2
- Совместимость: Контроллеры GE Fanuc Series 90-70 (IC697CPU771, IC697CPU780), модули I/O Series 90-70, программное обеспечение GE Fanuc VersaPro, SCADA-системы GE iFIX.
Преимущества и особенности
- Гибкая совместимость с протоколами: Поддержка Modbus TCP/IP, Ethernet/IP и GE SRTP делает GE IC697BEM731 универсальным для интеграции с оборудованием разных производителей, без необходимости специализированных адаптеров или драйверов.
- Низкая задержка передачи: Задержка < 5 мс обеспечивает реальное время реакции на изменения параметров процесса — критично для систем с требованиями к безопасности (например, аварийное остановление турбины при превышении температуры).
- Компатибельность с легаси-системами: Полная совместимость с контроллерами GE Fanuc Series 90-70 и существующим ПО VersaPro позволяет использовать GE IC697BEM731 для модернизации старых систем, без замены всего оборудования.
- Надежность в промышленных условиях: Защита от EMC, перепадов напряжения и сертификация ATEX Zone 2 делают модуль подходящим для эксплуатации в тяжелых средах (например, на нефтегазовых платформах, в цехах с пылью и вибрациями).
- Легкая настройка: Параметры сети (IP-адрес, маска подсети, шлюз) настраиваются через VersaPro или веб-интерфейс модуля, что упрощает конфигурацию даже для специалистов без глубоких знаний в сетях Ethernet.
Примеры применения в отраслях
- Энергетика (АТЭС): В атомных электростанциях GE IC697BEM731 обеспечивает связь между контроллером Series 90-70 (управляющим системой охлаждения реактора) и SCADA-системой GE iFIX. Модуль передаёт данные о температуре воды, давлении пара и уровне радиоактивности в реальном времени, позволяя операторам отслеживать состояние реактора и своевременно реагировать на аномалии.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов GE IC697BEM731 подключает контроллер Series 90-70 к модулям I/O (датчики давления газа, температуры компрессора) и панели оператора Allen-Bradley. При превышении давления модуль быстро передает сигнал на контроллер, который снижает скорость компрессора, предотвращая разрыв трубопровода.
- Металлургия: В цехах прокатки стали GE IC697BEM731 управляет связью между контроллером Series 90-70 (управляющим скоростью валов прокатного станка) и датчиками положения листа стали (через Ethernet/IP). Модуль синхронизирует передачу данных о толщине листа и скорости валов, обеспечивая точность прокатки и снижая брак.
- Химическая промышленность: В реактивных сосудах для производства удобрений GE IC697BEM731 передаёт данные от контроллера Series 90-70 (контроль концентрации реагентов) к серверу с ПО для анализа производительности. Это позволяет инженерам оптимизировать технологический процесс и увеличить выход продукта.
Сравнение с конкурентами
Сравним GE IC697BEM731 с аналогичными модулями Ethernet для легаси-контроллеров — Siemens S7-400 CP 443-1 (Ethernet) и Allen-Bradley 1756-ENBT (Ethernet/IP):
| Параметр | GE IC697BEM731 | Siemens S7-400 CP 443-1 | Allen-Bradley 1756-ENBT |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus TCP/IP, Ethernet/IP, GE SRTP | PROFINET, Modbus TCP | Ethernet/IP, Modbus TCP |
| Скорость передачи | 10/100 Мбит/с | 10/100 Мбит/с | 10/100 Мбит/с |
| Задержка передачи | < 5 мс | < 8 мс | < 6 мс |
| Совместимость с контроллерами | GE Fanuc Series 90-70 | Siemens S7-400 | Allen-Bradley ControlLogix |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество GE IC697BEM731 — это лучшая совместимость с легаси-системами GE Fanuc Series 90-70, более низкая задержка передачи и сертификация ATEX Zone 2, что делает его предпочтительным выбором для существующих пользователей GE, работающих в опасных зонах. Кроме того, модуль более доступен по цене, чем аналоги Siemens и Allen-Bradley.
Рекомендации по выбору
- Выбирайте GE IC697BEM731, если используете контроллеры GE Fanuc Series 90-70 и нуждаетесь в интеграции с сетью Ethernet — модуль гарантирует идеальную совместимость и стабильную связь с существующей инфраструктурой.
- Остановитесь на GE IC697BEM731, если ваша система требует низкой задержки передачи (< 5 мс) — например, в системах управления турбинами или компрессорами, где задержка может привести к авариям.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 2 (нефтегаз, химия) GE IC697BEM731 является единственным合规ным решением среди сравниваемых модулей, что критично для безопасности.
- Для экономии бюджета при модернизации легаси-систем: GE IC697BEM731 позволяет обновить коммуникационные возможности Series 90-70 без замены контроллера, что значительно снижает затраты по сравнению с полной модерзацией.
Меры предосторожности
- Подключение кабеля: Используйте только витой кабель Cat5e/Cat6 с разъемом RJ45 — использование некачественного кабеля или неправильного подключения приведет к искажению сигнала и потере связи.
- Конфигурация IP-адреса: Убедитесь, что GE IC697BEM731 имеет уникальный IP-адрес в сети — дублирование адресов вызовет конфликт и остановку передачи данных. Настройте IP через VersaPro, а не вручную, чтобы избежать ошибок.
- Охлаждение: В условиях температуры > 55 °C обеспечьте принудительную охлаждение контроллера Series 90-70 — перегрев снижает стабильность работы GE IC697BEM731 и срок службы модуля.
- Защита от статики: При монтаже или замене GE IC697BEM731 используйте антистатические перчатки и подставки — разряд статики может повредить чувствительные компоненты модуля.
- Обновление прошивки: Регулярно обновляйте прошивку GE IC697BEM731 через официальное ПО GE — обновления исправляют ошибки протоколов и улучшают совместимость с новыми версиями SCADA-систем.
