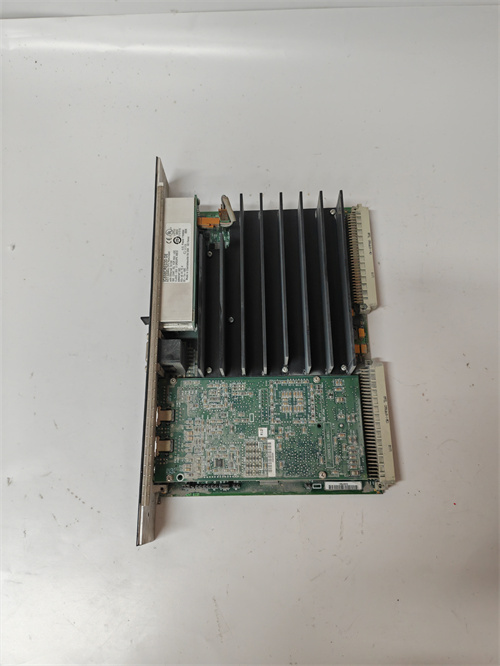

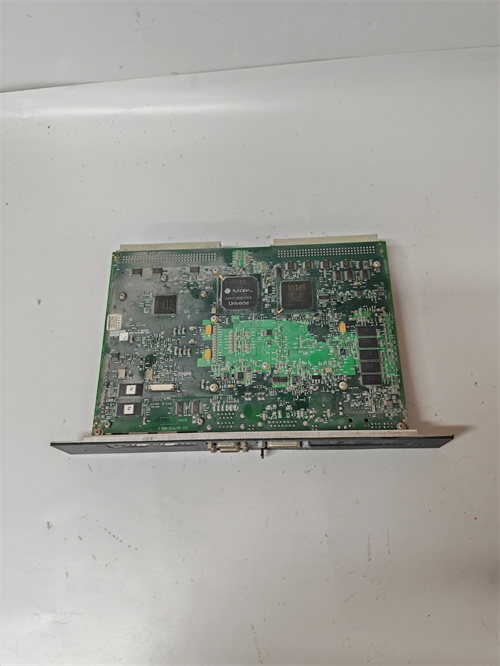

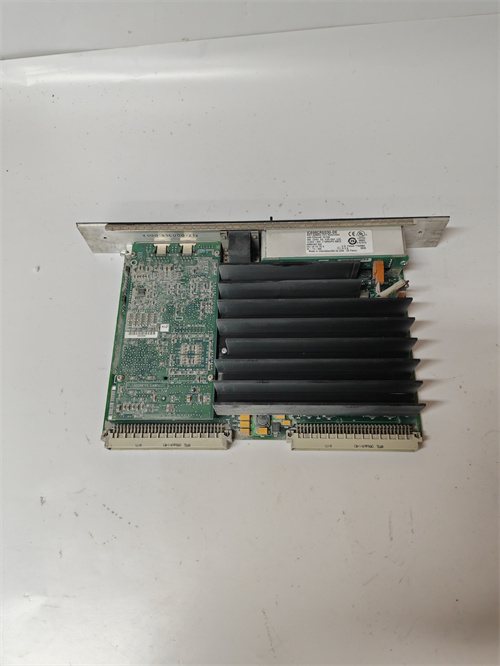

GE IC697BEM731

Описание

Общая характеристика продукта GE IC697BEM731

Технические параметры GE IC697BEM731

• Основные параметры интерфейсов и протоколов:
  • Тип устройства: Промышленный модуль базового коммуникационного интерфейса для GE PACSystems RX7i;
  • Количество и тип портов:
    • 2 порта Gigabit Ethernet (10/100/1000 Мбит/с, RJ45) — для высокоскоростной связи с контроллерами, SCADA или коммутаторами;
    • 1 порт RS-485 (полнодуплекс) — для локальной связи с датчиками, реле или удаленными модулями I/O (поддержка Modbus RTU);
  • Поддерживаемые протоколы:
    • Ethernet/IP (соответствие стандартам ODVA) — для синхронной связи с контроллерами RX7i и системами верхнего уровня;
    • Modbus TCP/RTU — для интеграции с сторонним оборудованием (частотные преобразователи, датчики давления);
    • Опциональный протокол PROFINET RT — для совместимости с оборудованием Siemens (настройка через ПО).
  • Задержка передачи данных: <1 мс (для Ethernet/IP и Modbus TCP) — гарантирует реальное время реакции для процессов с высокими требованиями.
• Параметры отказоустойчивости и синхронизации:
  • Отказоустойчивые сети: Встроенная поддержка Ethernet Ring (MRP) — восстановление связи за <20 мс при сбое кабеля или коммутатора;
  • Синхронизация времени: IEEE 1588 PTP (Precision Time Protocol) v2 — синхронизация времени с точностью ±1 µs для согласованной работы всех устройств в сети;
  • Дуплексная коммуникация: Поддержка двустороннего обмена данными — передача команд от контроллера к исполнителям и обратная передача статусов оборудования.
• Параметры совместимости и монтажа:
  • Совместимые контроллеры: GE IC697CPU771, GE IC697CPU781 (PACSystems RX7i) — автоматическая коммуникация через шину данных RX7i;
  • Совместимые шкафные шины: GE IC697CHS701, GE IC697CHS710 — монтаж в стандартный слот шкины RX7i;
  • Максимальное расстояние передачи:
    • Ethernet: До 100 м по витой паре Cat.5e/6;
    • RS-485: До 1200 м по витой паре Cat.5e (с экранированием) — поддержка удаленных датчиков на крупных площадках.
• Параметры надежности и эксплуатации:
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы управления;
  • Температурный диапазон работы: -40 °C до +70 °C — устойчивость в экстремальных условиях (полярные регионы, жаркие цеха);
  • Влажность: 5%–95% (без конденсации);
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие EN 61000-6-2 (класс 3), EN 61000-6-4 (класс 3);
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Питание: DC 5 В (питание от шкафной шины RX7i, потребляемая мощность ≤10 Вт).

Преимущества и особенности GE IC697BEM731

1. Gigabit Ethernet и высокоскоростная передача: 2 порта Gigabit Ethernet делают GE IC697BEM731 идеальным для крупных энергетических ТЭС — модуль подключен к контроллеру GE IC697CPU771 и передаёт данные о параметрах котлов (температура, давление) в SCADA GE Proficy iFIX с скоростью 1000 Мбит/с, обеспечивая, что операторы получают реальные показатели и регулируют процессы без задержек.
2. Отказоустойчивость MRP и синхронизация PTP: Поддержка MRP с восстановлением <20 мс и PTP с точностью ±1 µs критична для нефтегазовых трубопроводов — GE IC697BEM731 включен в кольцевую сеть с 5 контроллерами RX7i; при разрыве кабеля между двумя узлами связь восстанавливается за 15 мс, а синхронизация времени гарантирует единообразие логов событий, упрощая диагностику.
3. Совместимость с GE PACSystems RX7i и простота настройки: Легкая интеграция с контроллерами и шинами RX7i сокращает время модернизации — в нефтеперерабатывающем заводе GE IC697BEM731 подключается к шине IC697CHS701 за 10 минут, контроллер GE IC697CPU771 автоматически распознаёт модуль, и инженеры только настраивают Modbus TCP для связи с модулями I/O, что занимает не более 15 минут.
4. Устойчивость в экстремальных условиях: Температурный диапазон -40 °C до +70 °C позволяет GE IC697BEM731 работать на северных нефтегазовых площадках — даже при зимних температурах -35 °C (в шкафу с минимальным обогревом) модуль стабильно передаёт данные между контроллером и удаленными датчиками уровня нефти, не требуя частой обслуживания.

Примеры применения GE IC697BEM731 в различных отраслях

• Энергетика (крупная ТЭС с 6 котлами): В ТЭС GE IC697BEM731 подключен к контроллеру GE IC697CPU771 и шине IC697CHS710. Один Ethernet-порт модуля связывает контроллер с SCADA Proficy iFIX (передача данных о мощности электрогенерации и статусе котлов), а второй — с удаленной шиной I/O (расположенной у турбины №4, 100 м от основного шкафа). При падении скорости турбины сигнал передаётся через GE IC697BEM731 в контроллер за 0.8 мс, который регулирует подачу пара, поддерживая стабильную мощность 800 МВт.
• Нефтегаз (нефтеперерабатывающий завод с 4 реакторами): В заводе GE IC697BEM731 установлен в 3 шкафа с контроллерами GE IC697CPU771, формируя кольцевую сеть MRP. Модуль каждого шкафа передаёт данные о температуре реакторов (от модулей GE IC697ALG708) в центральный контроллер через Ethernet/IP, а RS-485 порт подключает датчики утечки газа. При обнаружении утечки сигнал “авария” достигает операторов за 12 мс, и система блокировки клапанов активируется автоматически, предотвращая выброс газов.
• Тяжелая промышленность (завод по производству стали): В заводе GE IC697BEM731 подключен к контроллеру GE IC697CPU781 и модулями I/O для контроля печи открытой плавки. Модуль использует Gigabit Ethernet для передачи данных о температуре стали (до 1600 °C) в MES GE Proficy Plant Applications, а RS-485 порт подключает датчики уровня расплава. Точная синхронизация времени (PTP) позволяет записать все события в лог с точностью ±1 µs, упрощая анализ качества стали.
• Химическая промышленность (реакторный комплекс с 8 реакторами): В комплексе GE IC697BEM731 соединяет контроллер GE IC697CPU771 с дозаторами реагентов (RS-485, Modbus RTU) и SCADA (Ethernet/IP). При изменении концентрации реагента <98% модуль передаёт сигнал в контроллер за 0.9 мс, который увеличивает подачу реагента, поддерживая стабильность реакции и соответствие продукции стандартам ISO.

Сравнение GE IC697BEM731 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IC697BEM731

Рекомендации по выбору

1. Системы GE PACSystems RX7i с высокими требованиями к коммуникации: Выбирайте GE IC697BEM731 если используете контроллеры RX7i для крупных объектов (ТЭС, нефтезаводы) — модуль обеспечивает Gigabit скорость и отказоустойчивость, необходимые для обработки больших объемов данных.
2. Распределенные объекты с нуждами в синхронизации времени: Для нефтегазовых трубопроводов, металлургических заводов — GE IC697BEM731 с PTP синхронизацией — оптимальный выбор, так он гарантирует единообразие логов и точную диагностику событий.
3. Экстремальные эксплуатационные условия: Для объектов с температурой -40 °C до +70 °C (полярные регионы, жаркие цеха) — GE IC697BEM731 — предпочтительнее, чем модули с узким температурным диапазоном, так он не требует дополнительного обогрева или охлаждения.

Меры предостережения

1. Настройка протоколов под конкретное оборудование: Перед запуском убедитесь, что параметры протокола (IP-адрес, скорость передачи, режим MRP) соответствуют требованиям подключенных систем — неправильная конфигурация приведет к потере связи.
2. Проверка конфигурации кольцевой сети MRP: При использовании MRP гарантируйте, что все модули GE IC697BEM731 в кольце имеют одинаковое время восстановления (<20 мс) — расхождение параметров может привести к задержке и аварийным остановкам.
3. Регулярная диагностика через Proficy Machine Edition: Раз в месяц проверяйте состояние модуля — контролируйте статус портов, количество ошибок передачи и температуру GE IC697BEM731, чтобы выявить проблемы (например, ослабление контакта в шине) в ранней стадии.
4. Использование сертифицированных кабелей: Для Ethernet-портов используйте витые пары Cat.6 (для Gigabit скорости), для RS-485 — витые пары Cat.5e с экранированием — низкокачественные кабели увеличивают потерю сигнала и повышают риск сбоев.
