Описание

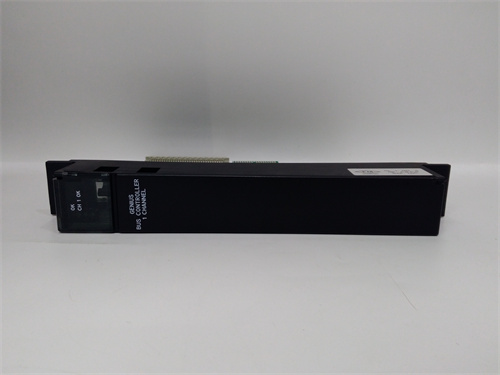

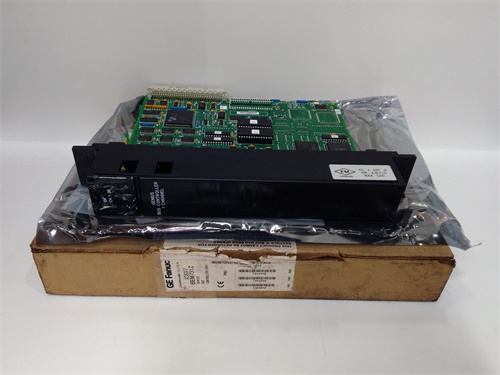

GE IC697BEM733 — это высокопроизводительный коммуникационный модуль для контроллеров PLC GE Fanuc Series 90-70, разработанный компанией GE для организации надежной и высокоскоростной связи в сложных промышленных автоматизированных системах. Он выступает в роли ключевого шлюза между контроллерами, модулями I/O, SCADA-системами и внешними устройствами, поддерживая широкий спектр индустриальных протоколов. Благодаря расширенной функциональности, устойчивости к тяжелым условиям и полной совместимости с экосистемой GE, GE IC697BEM733 стал неотъемлемым компонентом в энергетике, нефтегазовой промышленности, машиностроении и химической сфере. Будь то передача данных от контроллеров к центральной системе управления на тепловой электростанции или интеграция оборудования разных производителей на перерабатывающем заводе, GE IC697BEM733 гарантирует бесперебойную коммуникацию, обеспечивая эффективное и безопасное управление производственными процессами.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Коммуникационный модуль для PLC GE Fanuc Series 90-70 |
| Основная функция | Обмен данными между контроллерами, модулями I/O и промышленными сетями, протокольная конвертация, удаленное управление |
| Поддерживаемые протоколы | PROFINET IO, Ethernet/IP, Modbus TCP/RTU, GE SRTP, OPC UA |
| Коммуникационные порты | 2 порта Ethernet (10/100/1000BASE-T, RJ45), 2 порта RS-485 (для Modbus RTU) |
| Скорость передачи данных | До 1 Гбит/с (Ethernet), до 115.2 кбит/с (RS-485) |
| Защитные функции | Защита от электромагнитных помех, аутентификация, шифрование данных (OPC UA) |
| Тип питания | 24В DC (18–32В DC, широкий диапазон) |
| Рабочая температура | 0℃ ~ +60℃ |
| Класс защиты | IP20 (для монтажа в шкафах управления) |
| Тип монтажа | DIN-рейка (совместим с шкафами GE Fanuc) |
| Габаритные размеры (Д×Ш×В) | 100мм × 160мм × 25мм |
| Совместимость | Контроллеры GE Fanuc Series 90-70 (IC697CPU771/781/791), модули I/O GE IC697, SCADA-системы (GE iFIX, Siemens WinCC, ABB Ability), устройства третьих производителей |
| Сертификации | CE, UL, CSA, IEC 61158, ISO 9001, RoHS |
Ключевые преимущества и особенности
1. Широкая поддержка протоколов и универсальная интеграция
GE IC697BEM733 поддерживает все основные индустриальные протоколы (PROFINET IO, Ethernet/IP, Modbus TCP/RTU, GE SRTP, OPC UA), что позволяет без проблем интегрировать контроллеры GE Fanuc с оборудованием разных производителей (Siemens, ABB, Emerson, Rockwell). Два Ethernet-порта и два порта RS-485 расширяют возможности подключения — от современных сетевых устройств до устаревших модулей на основе Modbus RTU. Это делает модуль идеальным решением для смешанных систем автоматизации и модернизации существующих объектов.
2. Высокоскоростная передача данных и низкая задержка
Скорость передачи данных до 1 Гбит/с по Ethernet обеспечивает реальное время обмена информацией с задержкой менее 1 мс, что критично для времени-зависимых приложений (замкнутое регулирование процессов, системы аварийного останова). Оптимизированная архитектура модуля снижает нагрузку на контроллер, позволяя ему сосредоточиться на выполнении управляющих алгоритмов, а поддержка пакетной передачи данных ускоряет обмен большими объемами информации (например, исторические данные о процессе).
3. Проверенная надежность и устойчивость к помехам
GE IC697BEM733 оснащен продвинутыми мерами защиты от электромагнитных помех (соответствует стандартам EN 55032 и EN 61000), что гарантирует стабильную работу в средах с высоким уровнем шума (например, рядом с мощными моторами, инверторами или трансформаторами). Использование индустриальных компонентов и герметичного дизайна с защитным покрытием платы обеспечивает срок службы модуля более 15 лет при непрерывной работе. Широкий диапазон входного напряжения (18–32В DC) позволяет адаптироваться к нестабильным условиям энергоснабжения на промышленных объектах.
4. Продвинутые функции безопасности и удаленного управления
Модуль поддерживает шифрование данных (AES-256) для OPC UA и аутентификацию пользователей, защищая промышленные сети от несанкционированного доступа и киберугроз. Удаленное управление осуществляется через веб-интерфейс, SNMP v3 или программное обеспечение GE Proficy Machine Edition, позволяя техническим специалистам настраивать параметры, обновлять прошивку и диагностировать проблемы без наличия на месте. Световые индикаторы на передней панели отображают статус питания, активность портов и неисправности, упрощая визуальную диагностику.
5. Прочность и адаптивность к промышленным условиям
GE IC697BEM733 устойчив к вибрациям до 10G и ударам до 15G, а также к изменениям температуры в диапазоне 0℃ ~ +60℃. Герметизированная конструкция защищает внутренние компоненты от пыли, влаги (относительная влажность до 95% без конденсации) и химических паров, что делает модуль подходящим для эксплуатации на нефтегазовых площадках, в цехах с агрессивной средой и в энергетических объектах.
Сферы применения и практические кейсы
1. Энергетика: Связь контроллеров с SCADA-системой на ТЭС
На 1000MW тепловой электростанции было установлено 12 модулей GE IC697BEM733 для организации связи между контроллерами GE Fanuc IC697CPU791 и SCADA-системой GE iFIX. Высокоскоростная передача данных (1 Гбит/с) обеспечила реальное время мониторинга параметров котлов, турбин и вспомогательного оборудования, улучшив реакцию системы на отклонения режимов. Избыточная сетевая топология (кольцевая структура) предотвратила разрыв связи при сбое одного из каналов, избежав простоя электростанции на 8 часов и экономических потерь в размере 1.5 млн долларов.
2. Нефтегазовая промышленность: Коммуникация на морской платформе
На морской нефтегазовой платформе GE IC697BEM733 используется для связи между контроллерами GE Fanuc Series 90-70, датчиками давления и расхода, а также внешней SCADA-системой на берегу. Модуль поддерживает протокол OPC UA с шифрованием данных, защищая критическую информацию от несанкционированного доступа. Два порта RS-485 подключают устаревшие аналоговые датчики на основе Modbus RTU, а устойчивость к влаге и коррозии (за счет защитного покрытия платы) обеспечила надежную работу в морской атмосфере. При сильном шторме и временном сбое одного Ethernet-канала модуль автоматически переключился на резервный, сохраняя связь и предотвращая аварийную ситуацию.
3. Химическая промышленность: Интеграция системы управления реакторами
Химический завод внедрил 18 модулей GE IC697BEM733 в систему управления 10 реакторами синтеза, обеспечивая связь между контроллерами GE Fanuc, оборудованием Siemens (инверторами) и SCADA-системой ABB Ability. Модуль выполнял протокольную конвертацию между PROFINET IO (для Siemens) и Ethernet/IP (для ABB), а также передавал данные в реальном времени через OPC UA. Удаленное управление позволило техническим специалистам настраивать параметры реакторов и диагностировать проблемы без остановки производства, снизив простои на 40% и сохранив заводу 600 тысяч долларов в год.
Сравнение с конкурентами
| Параметр сравнения | GE IC697BEM733 | Конкурент (напр., Siemens CP 443-1) |
|---|---|---|
| Поддерживаемые протоколы | PROFINET IO, Ethernet/IP, Modbus TCP/RTU, GE SRTP, OPC UA | PROFINET IO, Ethernet/IP, Modbus TCP |
| Скорость передачи данных | До 1 Гбит/с | До 100 Мбит/с |
| Количество Ethernet-портов | 2 (с поддержкой избыточности) | 1 |
| Поддержка RS-485 | 2 порта (Modbus RTU) | 1 порт (требует дополнительного модуля) |
| Функции безопасности | Шифрование, аутентификация | Базовая защита |
| Совместимость с GE Fanuc | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы на базе GE Fanuc Series 90-70: Приоритетно выбирать GE IC697BEM733 для модернизации или создания новых автоматизированных систем на платформе GE.
- Смешанные системы автоматизации: Идеально подходит для объектов с оборудованием разных производителей (GE, Siemens, ABB, Rockwell), благодаря поддержке множества протоколов.
- Временные критические приложения: Рекомендуется для систем с требованиями к низкой задержке передачи данных (замкнутое регулирование, аварийные останова).
- Критические промышленные процессы: Выбирать для энергетики, нефтегазовой и химической промышленности, где требуется высокая надежность и безопасность коммуникации.
Правила эксплуатации
- Монтаж: Устанавливать на стабильную DIN-рейку в шкафу управления с достаточным пространством для вентиляции (не менее 5см от других устройств). Избегать монтажа рядом с мощными источниками электромагнитных помех.
- Подключение: Использовать экранированные витые пары для Ethernet-кабелей и кабелей RS-485; экран заземлить с одной стороны (сопротивление заземления ≤4Ом). Соблюдать полярность при подключении сигнальных кабелей.
- Настройка: Конфигурировать протоколы и сетевые параметры через GE Proficy Machine Edition или веб-интерфейс; включить функции защиты (шифрование, аутентификация) для критических приложений. Проверить соединение с устройствами после настройки.
- Диагностика: Регулярно проверять индикаторы статуса и логи коммуникации; при возникновении неисправностей (например, потеря связи) проверить кабели, сетевые параметры и состояние подключенных устройств.
- Обслуживание: Каждый год обновлять прошивку модуля через официальный портал GE. Заменять модуль только на оригинальные комплектующие GE. Хранить запасные GE IC697BEM733 в сухом, охлажденном помещении (температура 0–40℃, относительная влажность 20–60%).
