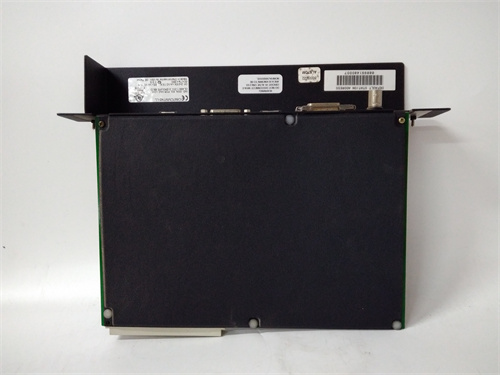

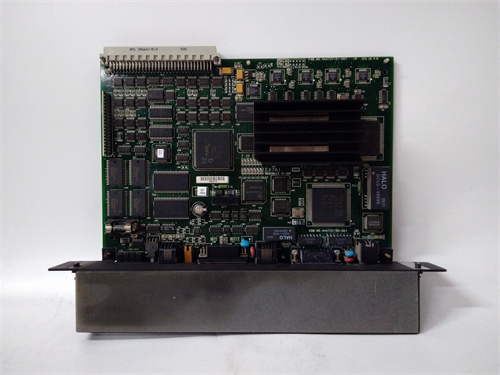

GE IC697CMM742

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка промышленных протоколов и высокоскоростная передача: Модуль GE IC697CMM742 поддерживает два критически важных промышленных протокола:
   • Ethernet/IP: Стандартный протокол для промышленной автоматизации, обеспечивающий передачу данных со скоростью до 100 Мбит/с и поддержку режима «сообщений в реальном времени» (Real-Time Messages) — критично для систем, где задержка передачи данных влияет на качество регулировки (например, управление турбинами).
   • Modbus TCP: Универсальный протокол для связи с различными промышленными устройствами (датчиками, приводами, панелями индикации), поддерживающий передачу до 1000 регистров данных за один запрос.

     Например, в производственной линии по сборке электроники IC697CMM742 передает данные о производительности (количество деталей, время обработки) из контроллера 90-70 в SCADA через Ethernet/IP (задержка ≤10 мс) и одновременно управляет удаленными приводами через Modbus TCP — это гарантирует синхронную работу всех компонентов линии.

2. Защита от электромагнитных помех и сетевых угроз: GE IC697CMM742 оснащен двумя уровнями защиты, обеспечивающими стабильную работу в промышленных средах:
   • Защита от EMC помех: Экранированный Ethernet-разъем и фильтры на входах подавляют помехи от электродвигателей, трансформаторов и высоковольтных линий — это предотвращает искажение данных и потерю соединения, даже в условиях высокого электромагнитного шума (например, в металлургических печах).
   • Базовая сетевая безопасность: Модуль поддерживает фильтрацию IP-адресов (IP Filtering) и контроль доступа по MAC-адресу — это ограничивает доступ к контроллеру 90-70 только авторизованным устройствам, предотвращая несанкционированное изменение параметров процесса.
3. Легкая конфигурация и мониторинг состояния: GE IC697CMM742 конфигурируется через программное обеспечение GE Fanuc Control Systems Toolbox — инженеры могут настраивать параметры протоколов (IP-адрес, маска подсети, порт Modbus), создавать таблицы данных для передачи и отлаживать связь через встроенный «монитор пакетов» (Packet Monitor). На корпусе модуля есть 4 LED-индикаторы: 2 зеленых (связь Ethernet 10 Мбит/с, связь Ethernet 100 Мбит/с), 1 желтый (активность передачи данных), 1 красный (ошибка связи) — это позволяет операторам быстро определить состояние связи (например, желтый индикатор не мигает означает отсутствие передачи данных, возможно, отключение кабеля).

Технические параметры

• Тип модуля: Коммуникационный модуль для GE Fanuc 90-70;
• Поддерживаемые протоколы:
  • Ethernet/IP: Скорость 10/100 Мбит/с (полудуплекс/полнодуплекс), поддерживает CIP (Common Industrial Protocol);
  • Modbus TCP: Скорость 10/100 Мбит/с, поддерживает функções 03 (чтение регистров), 06 (запись одного регистра), 16 (запись нескольких регистров);
• Интерфейсы: 1 × RJ45 Ethernet-разъем (10/100 Base-TX);
• Параметры передачи:
  • Максимальная задержка Ethernet/IP: ≤10 мс;
  • Максимальное количество Modbus TCP запросов в секунду: 100;
• Защита:
  • EMC: Соответствие стандарту IEC 61000-6-2 (класс Industrial);
  • Сетевая безопасность: IP-фильтрация, контроль доступа по MAC-адресу;
• Питание модуля:
  • Напряжение: 5 В DC (от шасси контроллера 90-70);
  • Потребляемый ток: ≤0.4 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
• Механические параметры:
  • Тип монтажа: В шасси GE Fanuc 90-70;
  • Размеры (длина × ширина × высота): 175 mm × 35 mm × 100 mm;
  • Вес: ~400 г;
  • Индикаторы LED: 4 (10 Мбит/с, 100 Мбит/с, активность, ошибка);
• Совместимость:
  • Контроллеры: GE Fanuc 90-70 (IC697CPU771, IC697CPU781);
  • Внешние устройства: SCADA (GE CIMPLICITY, Siemens WinCC), HMI, контроллеры Modbus/Ethernet/IP;
• Стандарты соответствия: IEC 61131-3, UL 508, CE, IEEE 802.3 (Ethernet).

Преимущества и особенности

1. Гибкость протоколов: Поддержка Ethernet/IP и Modbus TCP позволяет связывать контроллер 90-70 с различными внешними устройствами — не требуется дополнительные шлюзы или адаптеры.
2. Высокая скорость и низкая задержка: Передача данных до 100 Мбит/с и задержка ≤10 мс для Ethernet/IP гарантирует реальное управление процессами, критично для систем с высокими требованиями к скорости реакции.
3. Надежность в суровых условиях: Защита от EMC помех и широкий температурный диапазон делают модуль подходящим для установки в производственных цехах, электростанциях и нефтегазовых объектах.
4. Простота конфигурации: Настройка через Control Systems Toolbox упрощает интеграцию модуля в существующие системы — инженеры с базовым опытом могут выполнить конфигурацию за 1–2 часа.
5. Безопасность: IP-фильтрация и контроль доступа по MAC-адресу защищают контроллер от несанкционированного доступа, снижая риск аварий из-за ошибок конфигурации.

Примеры применения

1. Машиностроение (комплексная линия обработки металла):
   • Задача: Передача данных о состоянии 4 станков обработки (температура, скорость вращения инструмента) из контроллера GE Fanuc 90-70 в SCADA, а также управление 2 удаленными приводами конвейера через Modbus TCP.
   • Конфигурация: GE IC697CMM742 установлен в шасси контроллера, Ethernet-разъем подключен к промышленной сети SCADA. Модуль передает данные через Ethernet/IP (задержка 8 мс) — операторы видят актуальное состояние станков в реальном времени. Одновременно через Modbus TCP модуль отправляет команды на приводы (включение/отключение, регулировка скорости) — это гарантирует синхронную работу станков и конвейеров.
2. Энергетика (вспомогательная система электростанции):
   • Задача: Мониторинг параметров системы охлаждения турбины (температура воды, скорость насосов) в SCADA и передача команд от SCADA к контроллеру 90-70 для регулировки насосов.
   • Конфигурация: GE IC697CMM742 подключен к сети SCADA через Ethernet/IP. Модуль передает данные о температуре и скорости насосов из контроллера в SCADA (раз в 100 мс) и принимает команды от SCADA (например, увеличить скорость насоса 1 до 1500 об/мин) — задержка передачи ≤5 мс, что не влияет на качество регулировки охлаждения.
3. Н нефтегазовая промышленность (управление трубопроводом):
   • Задача: Связь контроллера 90-70 с 5 удаленными панелями индикации (на участках трубопровода) через Modbus TCP и передача данных о давлении газа в центральную SCADA через Ethernet/IP.
   • Конфигурация: GE IC697CMM742 обменивается данными с панелями индикации через Modbus TCP (каждая панель получает данные раз в 500 мс) и передает параметры давления в SCADA через Ethernet/IP. Защита от EMC помех гарантирует стабильную связь даже в условиях высокого электромагнитного шума от насосов на трубопроводе.

Сравнение с конкурентами
