Описание
Общая информация о продукте и ссылка

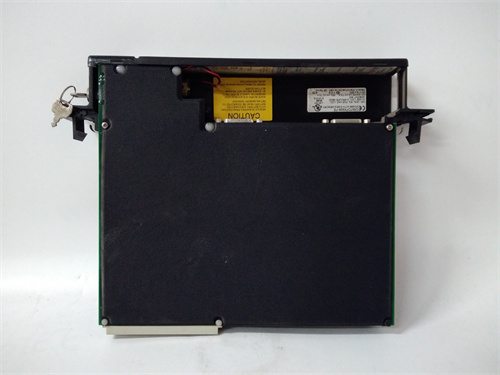

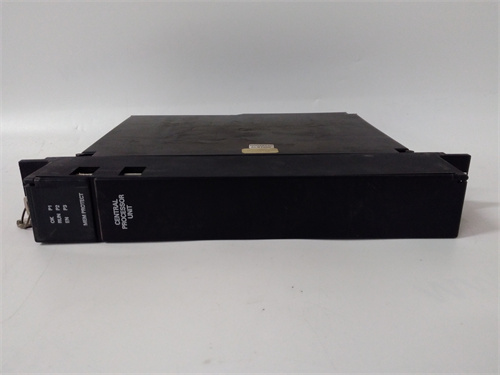

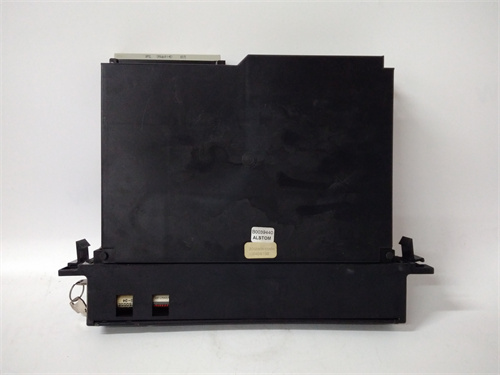

Первым делом стоит представить ключевой компонент системы автоматизации от бренда GE — модель IC697CPX928-FE, которая относится к серии центральных процессоров (CPU) для ПЛК GE Series 90-70. Ссылка на продукт GE IC697CPX928-FE будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IC697CPX928-FE выполняет функцию «мозга» ПЛК: обрабатывает входные данные от сенсоров и модулей I/O, выполняет пользовательские программы (алгоритмы управления) и отправляет команды на исполнительные механизмы. Благодаря высокой производительности и расширенной памяти, GE IC697CPX928-FE широко используется в средних и крупных промышленных установках (например, заводы по производству электроники, трубопроводы, крупные насосные станции), где требуется обработка большого объема данных и надежное управление сложными процессами.
Описание продукта
GE IC697CPX928-FE — это центральный процессор (CPU) для ПЛК GE Series 90-70, разработанный для обработки сложных алгоритмов управления и взаимодействия с множеством модулей I/O (аналоговых, цифровых, коммуникационных). Процессор GE IC697CPX928-FE базируется на 32-битном микроконтроллере с тактовой частотой 100 МГц, что обеспечивает высокую скорость выполнения команд: цикл сканирования базовой программы (обработка 1000 входов/выходов) занимает менее 1 мс — критически важно для систем с жесткими требованиями к времени реакции (например, управление скоростью конвейеров в автомобильных заводах или регулировка давления в трубопроводах).
Конструкция GE IC697CPX928-FE учитывает специфику работы в промышленных условиях: корпус модуля выполнен из ударопрочного пластика с ребрами для пассивного охлаждения, устойчивый к вибрациям (до 5 Гц), температурным колебаниям (0 °C до +60 °C) и влажности (уровень защиты IP20), а также оснащен защитными щитами от электромагнитных помех (EMC класс 3). Это гарантирует стабильную работу GE IC697CPX928-FE даже в цехах с высоким уровнем электромагнитных полей (ближе к мощным двигателям или трансформаторам) и перепадами температуры.
Процессор GE IC697CPX928-FE имеет расширенную память для хранения программ и данных: 128 МБ флеш-памяти (для пользовательских программ, конфигураций) и 64 МБ RAM (для временных данных, стеков вызовов). Это позволяет загружать сложные программы с множеством функций: регулирование по PID (для стабильности параметров, например, температуры котлов), логика последовательных операций (для автоматизации этапов производства) и обработка алертов (для реакции на нештатные ситуации). GE IC697CPX928-FE также поддерживает работу с внешними носителями памяти (например, картами SD до 32 ГБ) для резервного копирования программ и логирования событий — это упрощает восстановление системы после сбоев и анализ истории работы процесса.
Особенно важно отметить, что GE IC697CPX928-FE оснащен множеством интерфейсов для взаимодействия с другими устройствами:
- Внутренняя шина Series 90-70 (для подключения модулей I/O, например, аналоговых модулей IC697ALG320 или цифровых модулей IC697MDL645);
- Два портa Ethernet (10/100 Mbps) с поддержкой протоколов TCP/IP, Modbus TCP и Ethernet/IP — для связи с панелями оператора (HMI), сервисами мониторинга или другими ПЛК;
- Один порт RS-485 — для подключения к устройствах с протоколом Modbus RTU (например, датчиками температуры, частотными преобразователями).
Процессор GE IC697CPX928-FE поддерживает функции отказоустойчивости: синхронное дублирование (1+1) с другим CPU GE IC697CPX928-FE — при отказе основного процессора резервный автоматически берет на себя управление, не останавливая процесс. Это критически важно для установок с нулевым временем простоя (например, насосные станции водоснабжения или электростанции). GE IC697CPX928-FE также оснащен расширенной диагностикой: он отслеживает состояние шины I/O, память, сети и обнаруживает ошибки в программе (например, деление на ноль, выход за границы массива), передавая данные об ошибках на HMI или сервисный компьютер — операторы могут быстро локализовать проблему и устранить ее.
Кроме того, GE IC697CPX928-FE полностью интегрируется с программным обеспечением GE Proficy Machine Edition: через него можно создавать программы в языках IEC 61131-3 (структурированный текст, функциональный блок, графический язык последовательностей), настраивать интерфейсы коммуникации и отлаживать код в реальном времени. Это упрощает разработку и модернизацию систем управления на базе GE IC697CPX928-FE.
Технические параметры
- Тип устройства: Центральный процессор (CPU) для ПЛК GE Series 90-70.
- Процессор: 32-битный микроконтроллер, тактовая частота 100 МГц — точные характеристики уточняются по ссылке на GE IC697CPX928-FE.
- Память:
- Флеш-память: 128 МБ (для программ и конфигураций);
- RAM: 64 МБ (для временных данных);
- Поддержка карт SD: до 32 ГБ (для резервного копирования).
- Скорость обработки: Цикл сканирования <1 мс (при 1000 дискретных входах/выходах).
- Интерфейсы коммуникации:
- 2 порта Ethernet (10/100 Mbps, TCP/IP, Modbus TCP, Ethernet/IP);
- 1 порт RS-485 (Modbus RTU, скорость до 115200 бод);
- Внутренняя шина Series 90-70 (скорость передачи данных 10 Мbps).
- Поддерживаемые языки программирования: IEC 61131-3 (структурированный текст, функциональный блок, график последовательностей, язык инструкций, графический язык логики).
- Защита: EMC класс 3, защита от переvoltaжа (5 В DC ±10%), защита от короткого замыкания на шине.
- Диапазон рабочих температур: 0 °C до +60 °C.
- Напряжение питания: 5 В DC ±5% (от шиной ПЛК Series 90-70), потребляемый ток — до 1,5 А.
- Совместимость: Модули I/O GE Series 90-70 (IC697ALG320, IC697MDL645), ПО GE Proficy Machine Edition, панели HMI GE Proficy iFIX.
Преимущества и особенности
- Высокая производительность: 32-битный процессор и тактовая частота 100 МГц обеспечивают быструю обработку сложных программ и циклы сканирования <1 мс.
- Расширенная память: 128 МБ флеш-памяти и 64 МБ RAM позволяют загружать крупные программы и логировать большое количество данных.
- Многофункциональные интерфейсы: Поддержка Ethernet и RS-485 упрощает интеграцию с HMI, другими ПЛК и промышленными устройствами.
- Отказоустойчивость: Функция 1+1 дублирования гарантирует непрерывную работу системы при отказе CPU.
- Удобство программирования: Интеграция с Proficy Machine Edition и поддержка языков IEC 61131-3 упрощает разработку и отладку программ.
Примеры применения в отраслях
- Автомобильная промышленность: В заводах по сборке автомобилей GE IC697CPX928-FE управляет линиями конвейеров (10+ конвейеров одновременно) и роботами-загрузчиками. Процессор обрабатывает сигналы от датчиков положения (500+ входов) и отправляет команды на приводы конвейеров (200+ выходов), обеспечивая синхронную работу всех узлов — цикл сканирования <1 мс предотвращает задержки и забастовки.
- Нефтегазовая промышленность: На трубопроводах транспортировки нефти GE IC697CPX928-FE регулирует давление и температуру нефти с использованием алгоритмов PID. Процессор обрабатывает данные от аналоговых модулей (измерение давления 4–20 мА, температуры 0–10 В DC) и управляет пропорциональными клапанами, поддерживая параметры в допустимых границах — функция 1+1 дублирования гарантирует непрерывную транспортировку нефти.
- Водопроводная промышленность: В крупных насосных станциях (10+ насосов) GE IC697CPX928-FE управляет работой насосов в зависимости от уровня воды в резервуарах. Процессор через Ethernet взаимодействует с датчиками уровня (Modbus TCP) и отправляет команды на частотные преобразователи (RS-485, Modbus RTU), оптимизируя потребление электроэнергии и предотвращая переполнение резервуаров.
Сравнение с конкурентами
| Параметр | GE IC697CPX928-FE | Конкурентные модели (Siemens S7-400 CPU 414-3 PN/DP, Allen-Bradley ControlLogix 1756-L81E) |
|---|---|---|
| Процессор/тактовая частота | 32-бит, 100 МГц | Siemens — 32-бит, 150 МГц; Allen-Bradley — 64-бит, 200 МГц |
| Память (флеш/RAM) | 128 МБ / 64 МБ | Siemens — 256 МБ / 128 МБ; Allen-Bradley — 512 МБ / 256 МБ |
| Скорость цикла сканирования | <1 мс (1000 I/O) | Siemens — <0,8 мс; Allen-Bradley — <0,5 мс |
| Интерфейсы | 2x Ethernet, 1x RS-485 | Siemens — 2x Ethernet, 1x Profibus DP; Allen-Bradley — 2x Ethernet, 1x ControlNet |
| Отказоустойчивость | 1+1 дублирование (стандартно) | Siemens — требует дополнительный модуль; Allen-Bradley — стандартно |
| Совместимость с GE | Полная с Series 90-70 | Нет (требуется адаптеры для модулей GE) |
| Стоимость | Средняя | Siemens — Высокая; Allen-Bradley — Очень высокая |
Советы по выбору и предостережения
Советы по выбору
- Оцените объем обработки данных: GE IC697CPX928-FE подходит для систем с до 5000 входов/выходов и сложными алгоритмами PID. Если вам нужно больше ресурсов (например, >10000 I/O), рассмотрите более мощные модели GE (например, IC697CPX935) — уточните рекомендации по ссылке на GE IC697CPX928-FE.
- Проверьте требования к коммуникации: Если ваша система использует только Modbus RTU, GE IC697CPX928-FE с портом RS-485 подойдет. Для интеграции с Ethernet/IP или Modbus TCP убедитесь, что порт Ethernet настроен на соответствующий протокол.
- Оцените нужды в отказоустойчивости: Для установок с нулевым временем простоя (нефтепроводы, водоснабжение) используйте GE IC697CPX928-FE в схеме 1+1 дублирования — это требует дополнительного процессора и настройки синхронизации через Proficy Machine Edition.
Предостережения
- Монтаж и настройку выполняйте сертифицированными инженерами: Неправильное подключение шин или настройка коммуникации может привести к сбоям в работе GE IC697CPX928-FE или повреждению модулей I/O. Используйте специалистов с опытом работы с ПЛК GE Series 90-70.
- Регулярно создавайте резервные копии: Каждую неделю копируйте программу и конфигурацию GE IC697CPX928-FE на карту SD или сервер — это позволит быстро восстановить систему после сбоя памяти или ошибки в программе.
- Избегайте перегрузки процессора: Не загружайте в GE IC697CPX928-FE лишние функции (например, логирование всех входов/выходов с частотой >1 Гц) — это увеличит цикл сканирования и может привести к задержкам в реакции системы.
- Обновляйте прошивку по рекомендации GE: Периодически проверяйте официальный портал GE на наличие обновлений прошивки для GE IC697CPX928-FE — обновления исправляют ошибки и улучшают стабильность работы процессора.
IC697CPX928-FE
