Описание
Описание продукта

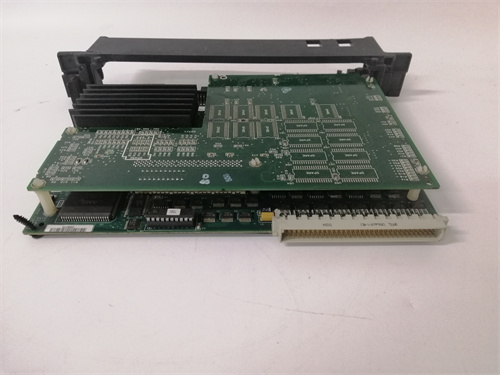

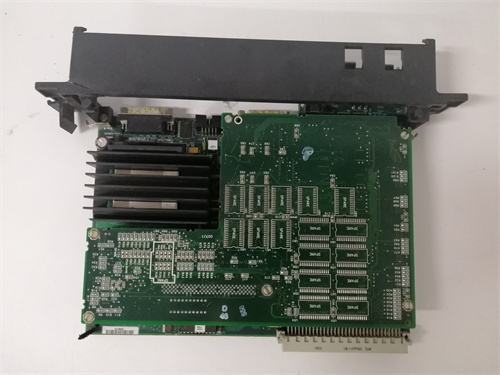

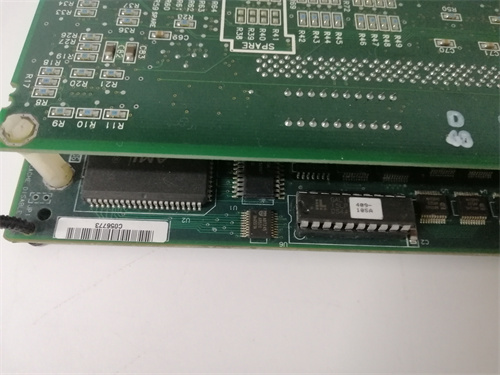

GE IC697CPX928-FE — это высокопроизводительный процессорный модуль (CPU), разработанный для работы в контроллерах GE Fanuc Series 90-70. Основная задача GE IC697CPX928-FE — выполнять сложные алгоритмы управления, обрабатывать данные от тысячи датчиков и модулей I/O (аналоговых, цифровых, специализированных) и передавать команды на исполнительные механизмы, поддерживая режим реального времени (real-time) с задержкой реакции ≤ 1 мс. Например, в химических заводах GE IC697CPX928-FE управляет несколькими реактивными сосудами одновременно: обрабатывает сигналы от датчиков температуры/давления, регулирует подачу реагентов через модули I/O и синхронизирует работу конвейеров, предотвращая отклонение параметров от безопасных лимитов.
Благодаря процессору с частотой 300 МГц и 128 МБ оперативной памяти (RAM), GE IC697CPX928-FE обеспечивает обработку до 10 000 тегов данных одновременно — это позволяет управлять крупными производственными линиями (например, линиями прокатки стали в металлургических заводах) или распределенными объектами (например, сетями насосов в водопроводных системах). Модуль GE IC697CPX928-FE поддерживает программирование на языках IEC 61131-3 (LD, FBD, ST, IL) и интеграцию с программным обеспечением GE Proficy Machine Edition, что упрощает разработку и отладку алгоритмов управления даже для неопытных инженеров.
Особенно важна роль GE IC697CPX928-FE в системах с требованиями к отказоустойчивости — например, в атомных электростанциях: модуль поддерживает функцию «редундантного подключения» (dual-CPU режим), при которой два GE IC697CPX928-FE работают синхронно, сравнивая результаты вычислений в реальном времени. При возникновении сбоя в одном модуле второй автоматически берет на себя контроль над процессом, не прерывая работу — это исключает простои и предотвращает аварии. GE IC697CPX928-FE также имеет встроенную память Flash (64 МБ) для хранения программ и конфигураций, которая сохраняет данные даже при отключении питания, что исключает потерю критической информации.
Каждый GE IC697CPX928-FE проходит строгие заводские тесты на соответствие стандартам GE и международным требованиям (IEC 61000-6-2 для EMC, IEC 60068 для устойчивости к окружающим факторам), включая проверку на термостойкость (-20 °C до +60 °C), вибрацию (до 5 г) и влажность (5%–95% без конденсации). Корпус GE IC697CPX928-FE выполнен из прочного пластика с уровнем защиты IP20 (для монтажа в шкафу контроллера) и поддерживает стандартное шасси Series 90-70, что упрощает интеграцию с существующими модулями I/O GE (например, IC697ALG223, IC697MDL645).
GE IC697CPX928-FE поддерживает современные коммуникационные протоколы: Ethernet/IP, Modbus TCP/IP и Profibus DP (через опциональные модули), что позволяет интегрировать контроллер в上位ные системы SCADA (например, GE Proficy iFIX) и энергомастерские платформы. Дополнительным преимуществом GE IC697CPX928-FE является совместимость с легаси-системами GE Fanuc Series 90-30: это позволяет модернизировать старые установки, заменяя только процессорный модуль, а не весь контроллер — снижая капитальные затраты и время простоя. Например, в старых тепловых электростанциях с Series 90-30 GE IC697CPX928-FE можно подключить к существующим модулям I/O, увеличив вычислительную мощность и расширив возможности управления.
Технические параметры
- Тип модуля: Процессорный модуль (CPU) для контроллеров GE Fanuc Series 90-70
- Процессорный комплекс:
- Процессор: 32-битный RISC-процессор (частота 300 МГц)
- Оперативная память (RAM): 128 МБ (с поддержкой ECC для исправления ошибок)
- Постоянная память (Flash): 64 МБ (для хранения программ и конфигураций)
- Коммуникационные интерфейсы:
- Встроенный Ethernet: 1 порт 10/100 BASE-T (поддерживает Ethernet/IP, Modbus TCP/IP)
- Внутренняя шкафная шина: GE Genius Bus (для подключения модулей I/O Series 90-70)
- Поддержка опциональных модулей: Profibus DP, DeviceNet
- Электрические характеристики:
- Питание: 5 В DC (от шасси Series 90-70), Потребляемый ток ≤ 2.5 А
- Изоляция: Гальваническая изоляция 250 В АС (между модулем и шиной)
- Рабочие условия:
- Температура: -20 °C до +60 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20
- Устойчивость к вибрации: До 5 г (частота 10–500 Гц)
- Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX (Zone 2), IECEx
- Совместимость: Модули I/O GE Fanuc Series 90-70 (IC697ALG, IC697MDL), ПО GE Proficy Machine Edition, SCADA GE Proficy iFIX.
Преимущества и особенности
- Высокая вычислительная мощность: Процессор 300 МГц и 128 МБ RAM позволяют GE IC697CPX928-FE обрабатывать тысячи тегов данных и сложные алгоритмы, идеально для крупных производственных систем.
- Режим реального времени: Задержка реакции ≤ 1 мс гарантирует мгновенную передачу команд, критично для систем с требованиями к синхронности (например, управление турбинами, регулировка реактивных сосудов).
- Редундантный дизайн: Поддержка dual-CPU режима обеспечивает отказоустойчивость, что необходимо для объектов с нулевым допуском к простою (нефтегаз, атомная энергетика).
- Совместимость с легаси-системами: Интеграция с Series 90-30 и существующими модулями I/O упрощает модернизацию, без замены всей инфраструктуры.
- Гибкая коммуникация: Поддержка Ethernet/IP, Modbus TCP/IP и опциональных протоколов (Profibus DP) позволяет интегрировать GE IC697CPX928-FE в любые промышленные сети.
Примеры применения в отраслях
- Энергетика (ТЭС): В тепловых электростанциях GE IC697CPX928-FE управляет котлами и турбинами. Модуль обрабатывает сигналы от датчиков температуры пара (4–20 мА) и давления (4–20 мА), регулирует подачу топлива через модули I/O и синхронизирует работу электрогенератора с сетью электроснабжения. При отклонении параметров от нормы GE IC697CPX928-FE активирует защитные системы, предотвращая перегрев котла.
- Нефтегазовая отрасль (компрессорные станции): На компрессорных станциях GE IC697CPX928-FE управляет несколькими компрессорами одновременно. Модуль считывает сигналы от датчиков вибрации (DI) и давления газа (AI), регулирует скорость компрессоров через частотные преобразователи и отправляет данные о состоянии в SCADA. При обнаружении утечки газа GE IC697CPX928-FE отправляет команду на аварийное остановление, предотвращая взрыв.
- Химическая промышленность (реактивные сосуда): В химических заводах GE IC697CPX928-FE контролирует реакции синтеза химикатов. Модуль обрабатывает сигналы от датчиков температуры (RTD) и уровня реагентов (AI), регулирует подачу через клапаны (DO) и логирует все параметры для последующего анализа. При превышении температуры GE IC697CPX928-FE активирует систему охлаждения, предотвращая разрыв сосуда.
- Металлургия (прокатные цеха): В цехах прокатки стали GE IC697CPX928-FE управляет конвейерами и нагревательными печами. Модуль синхронизирует скорость конвейера с температурой печи, обрабатывает сигналы от датчиков положения листа стали (DI) и корректирует параметры прокатки, гарантируя толщину листа в допустимых пределах.
Сравнение с конкурентами
Сравним GE IC697CPX928-FE с аналогичными процессорными модулями — Siemens S7-400 CPU 414-3 PN/DP и Allen-Bradley ControlLogix 1756-L81E:
| Параметр | GE IC697CPX928-FE | Siemens S7-400 CPU 414-3 PN/DP | Allen-Bradley 1756-L81E |
|---|---|---|---|
| Процессорная частота | 300 МГц | 500 МГц | 3.8 ГГц (Intel Xeon) |
| Оперативная память (RAM) | 128 МБ | 512 МБ | 8 ГБ |
| Задержка реакции | ≤ 1 мс | ≤ 2 мс | ≤ 0.5 мс |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/IP, Profibus DP (опционально) | PROFINET, Ethernet/IP, Modbus TCP | Ethernet/IP, ControlNet, Modbus TCP |
| Редундантный режим | Да (dual-CPU) | Да (H-CPU) | Да (redundant CPU) |
| Цена (примерная) | Средняя | Высокая | Высокая |
Преимущество GE IC697CPX928-FE — это баланс между вычислительной мощностью, отказоустойчивостью и стоимостью, а также совместимость с легаси-системами GE. В отличие от Siemens и Allen-Bradley, модуль GE не требует полной замены инфраструктуры при модернизации старых установок, что снижает затраты.
Рекомендации по выбору
- Выбирайте GE IC697CPX928-FE, если используете контроллеры GE Fanuc Series 90-70 или 90-30 — модуль гарантирует идеальную совместимость с существующими модулями I/O и ПО.
- Остановитесь на GE IC697CPX928-FE, если нуждаетесь в редундантном режиме (dual-CPU) — это критично для объектов с нулевым допуском к простою (нефтегаз, атомная энергетика).
- Учтите масштаб системы: для средних и крупных производственных линий (обработка 1000–10 000 тегов) GE IC697CPX928-FE подходит лучше, чем более дорогие аналоги Siemens или Allen-Bradley.
- Для проектов с требованием интеграции в SCADA GE Proficy iFIX GE IC697CPX928-FE предпочтительнее, так как он поддерживает все необходимые протоколы без дополнительных адаптеров.
Меры предосторожности
- Проверка совместимости: Перед установкой убедитесь, что GE IC697CPX928-FE совместим с вашим шасси Series 90-70 и модулями I/O — несовместимое оборудование может привести к сбоям.
- Охлаждение: В условиях температуры > 55 °C обеспечьте принудительную охлаждение шкафа — перегрев снижает срок службы процессора и может привести к отказу GE IC697CPX928-FE.
- Резервное копирование: Регулярно создавайте резервные копии программ и конфигураций через Proficy Machine Edition — потеря данных при сбое памяти может привести к остановке производства.
- Обновление прошивки: Используйте только официальные обновления прошивки от GE — неофициальные версии могут нарушить работу алгоритмов и совместимость с модулями I/O.
- Тестирование редунданции: При использовании dual-CPU режима регулярно тестируйте переключение между модулями — убедитесь, что система корректно передает контроль при отказе одного GE IC697CPX928-FE.
