Описание
Общая информация о продукте

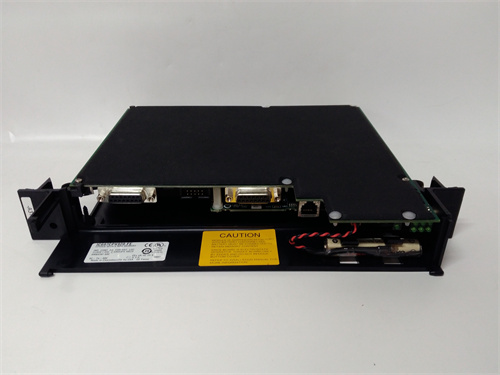

Первым делом рассмотрим модуль высокоскоростного счетчика GE IC697HSC700 — это специализированное оборудование от компании GE, предназначенное для точного измерения скорости, положения и количества импульсов от сенсоров (энкодеров, фотоэлементов) в системах автоматизации ПЛК серии GE 90-70. Ссылка на продукт GE IC697HSC700 доступна по следующему адресу: [здесь будет указана ваша ссылка]. Модуль GE IC697HSC700 отличается высокой частотой счета и надежностью, что делает его незаменимым для процессов, где требуется точный контроль динамических параметров (например, скорость конвееров, позиция роботов). Благодаря интеграции с шиной данных GE 90-70, GE IC697HSC700 быстро передает измеренные данные в центральный контроллер, обеспечивая реальное время реакции системы.
Технические параметры продукта
Модуль GE IC697HSC700 характеризуется следующими ключевыми параметрами:
- Тип счетчика: Высокоскоростной одноканальный счетчик импульсов с поддержкой режимов: счет импульсов, измерение частоты, определение периода и контроль позиции.
- Максимальная частота счета: До 1 МГц — позволяет обрабатывать сигналы от высокоскоростных сенсоров (например, энкодеров на быстро вращающихся валах).
- Разрешение: 32-битный счетный регистр — обеспечивает широкий диапазон измерений (от 0 до 4 294 967 295 импульсов) без переполнения при длительной работе.
- Тип входного сигнала: Поддерживает дискретные сигналы TTL/RS-422 (от энкодеров с раздельными каналами A и B для определения направления движения).
- Температурный диапазон работы: Оперативен в диапазоне от 0 °C до +60 °C, соответствующий стандартным условиям промышленных помещений.
- Питание: Получает питание от системы контроллера GE 90-70 (5 ВДК), потребляя ток до 0.25 А — не требует отдельного источника энергии.
- Коммуникация: Встроенный интерфейс для подключения к шине данных GE 90-70, обеспечивающий передачу данных с задержкой менее 2 мс.
Преимущества и особенности
- Высокая частота счета (1 МГц): GE IC697HSC700 справляется с сигналами от самых быстрых промышленных сенсоров, что критично для процессов с высокой скоростью (например, прокатка металла, литье пластика).
- Многофункциональность: Поддержка режимов счетчика, частотомера и позиционера позволяет использовать модуль для различных задач — от подсчета произведенных изделий до точного позиционирования роботов на производственных линиях.
- Легкая интеграция с GE 90-70: Разработан специально для контроллеров серии 90-70, что исключает проблемы совместимости — достаточно установить GE IC697HSC700 в свободный слот контроллера и настроить через ПО GE CIMPLICITY или Proficy Machine Edition.
- Защита от помех: Оснащен фильтрами электромагнитных помех (EMC) по стандарту EN 61000-6-2, что предотвращает искажение входных сигналов от внешних источников (например, двигателей, трансформаторов) и сохраняет точность измерений.
Примеры применения в отраслях
- Автомобильная промышленность (линии сборки): GE IC697HSC700 используется для позиционирования роботов, монтирующих детали автомобилей — модуль считывает сигналы от энкодера робота, передавая данные о положении в контроллер GE 90-70, что гарантирует точность монтажа с ошибкой менее 0.1 мм.
- Металлургия (прокатные станы): На прокатных линиях модуль измеряет скорость вращения рабочих валов и количество прокатанных метров металла — данные используются контроллером для регулировки скорости подачи заготовки, предотвращая деформацию металла.
- Пластиковая промышленность (экструдеры): В экструдерах для производства пластиковых изделий GE IC697HSC700 подсчитывает количество импульсов от энкодера шнека, определяя объем выдавленного пластика — это позволяет поддерживать стабильную толщину продукции.
- Логистика (автоматизированные конвееры): В распределительных центрах модуль измеряет скорость конвееров и подсчитывает количество упаковок, передавая данные в контроллер для оптимизации работы системы и предотвращения перегрузки конвееров.
Сравнение с конкурентами
Сравним GE IC697HSC700 с аналогичным модулем высокоскоростного счетчика Siemens SIMATIC S7-400 SM 431 (Counter 16-bit):
| Параметр | GE IC697HSC700 | Siemens SIMATIC S7-400 SM 431 |
|---|---|---|
| Максимальная частота счета | 1 МГц | 100 кГц |
| Разрядность счетчика | 32-бит | 16-бит |
| Поддерживаемые сигналы | TTL/RS-422 (каналы A+B) | TTL (одноканальный) |
| Целевая система | GE 90-70 | Siemens S7-400 |
| Задержка передачи | <2 мс | <5 мс |
GE IC697HSC700 имеет явные преимущества в частоте счета (1 МГц против 100 кГц у Siemens), разрядности счетчика и поддержке двуканальных энкодеров — это делает его лучше для высокоскоростных и высокоточных процессов. Для предприятий, использующих контроллеры GE 90-70, модуль становится не заменяемым, так как обеспечивает глубокую интеграцию и минимальную задержку передачи данных.
Советы по выбору и меры предосторожности
-
Советы по выбору:
- Убедитесь в совместимости с контроллером — GE IC697HSC700 предназначен только для GE 90-70; для других серий GE (например, 90-30) используйте специализированные модули (IC693HSC301).
- Определите требуемую частоту счета — если сенсоры выдают сигналы с частотой выше 100 кГц (например, энкодеры на высокоскоростных валах), GE IC697HSC700 — единственный подходящий выбор среди модулей GE.
- Учтите тип сенсора — если используется энкодер с каналами A и B (для определения направления), модуль полностью поддерживает эту функцию, в то время как многие аналоги требуют дополнительных настроек.
-
Меры предосторожности:
- При подключении сенсора к GE IC697HSC700 используйте экранированные кабели (для RS-422 сигналов) — это повысит устойчивость к помехам и предотвратит искажение данных.
- Не превышайте максимальное напряжение входного сигнала (TTL/RS-422) — перепады напряжения выше допустимых значений могут повредить входные цепи модуля.
- Перед заменой или обслуживанием отключите питание контроллера GE 90-70 — работа с подключенным током может привести к короткому замыканию и повреждению GE IC697HSC700 или контроллера.
- Регулярно проверяйте калибровку модуля через ПО GE — проверка точности счета (например, по эталонному энкодеру) поможет выявить деградацию компонентов на ранних стадиях.
