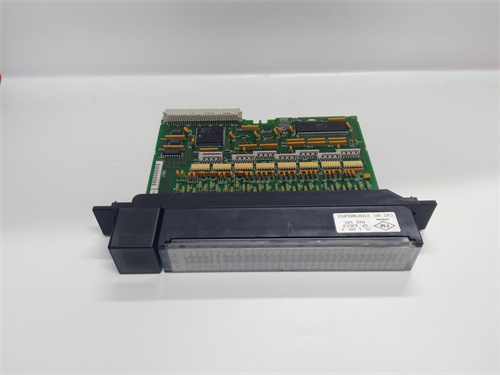

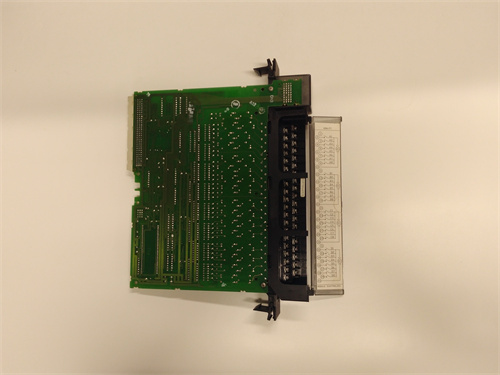

Описание продукта GE IC697MDL653
Параметры продукта GE IC697MDL653
- Производитель: GE (General Electric, через бренд GE Fanuc — семейство RX7i)
- Серия: IC697 (Модули I/O RX7i)
- Модель: GE IC697MDL653 (Аналоговый модуль I/O 8AI/4AO)
- Тип компонента: Аналоговый модуль входов/выходов (AI/AO)
- Технические характеристики AI (входы):
- Количество каналов: 8 (индивидуально настраиваемые)
- Типы сигналов: 0–10 В DC, 4–20 мА, ±5 В DC, ±10 В DC
- Разрешение: 16 бит
- Допуск: ±0,1% FS
- Время отклика: < 10 мс
- Технические характеристики AO (выходы):
- Количество каналов: 4
- Типы сигналов: 0–10 В DC (максимальный ток 5 мА), 4–20 мА (Максимальный ток 25 мА)
- Разрешение: 16 бит
- Допуск: ±0,2% FS
- Электрические параметры:
- Питание: 5 В DC ±5% (от шасси RX7i Backplane)
- Потребляемая мощность: < 8 Вт
- Изоляция: Галваническая, 2500 В RMS (каналы ↔ шасса)
- Функциональные возможности:
- Самокалибровка: Автоматическая (с настраиваемым интервалом)
- Фильтрация: EMC-фильтры класса C2, цифровая фильтрация (0,1–100 Гц)
- Эксплуатационные параметры:
- Степень защиты (IP): IP20 (для монтажа в шасси)
- Температурный диапазон: 0 °C до +60 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Сертификации:
- UL 508 (промышленное оборудование управления)
- IEC 61131-2 (стандарт для PLC)
- CE Mark (соответствие требованиям ЕС)
Преимущества и особенности GE IC697MDL653
-
Высокая точность и разрешение:
Разрешение 16 бит и допуск ±0,1% FS делают GE IC697MDL653 подходящим для процессов, где требуется экстремальная точность (фармацевтика, микроэлектроника), предотвращая брак продукции и нарушение стандартов.
-
Индивидуальная настройка каналов:
Возможность конфигурировать каждый AI-канал под разные типы сигналов устраняет необходимость покупки отдельных модулей для разных сенсоров, снижая общую стоимость системы.
-
Защита от помех и повреждений:
Галваническая изоляция 2500 В RMS и EMC-фильтры класса C2 защищают сигналы от электромагнитных помех и перепадов напряжения, гарантируя стабильность измерений даже в суровых промышленных условиях.
-
Автоматическая самокалибровка:
Функция самокалибровки сохраняет точность модуля на протяжении срока службы, устраняя затраты на ручную калибровку и уменьшая время простоя системы.
-
Простая диагностика:
Индикаторы LED по одному на канал позволяют операторам быстро выявлять проблемные каналы (например, перегрузка, обрыв кабеля), сокращая время поиска неисправности до нескольких минут.
Примеры применения GE IC697MDL653 в отраслях
-
Фармацевтика (реактор синтеза антибиотиков):
В фармацевтическом заводе GE IC697MDL653 подключен к 6 сенсорам (4 AI-канала под 4–20 мА для температуры и давления, 2 AI-канала под 0–10 В DC для уровня реагентов) и 2 исполнителям (AO-каналы под 4–20 мА для управления клапанами подачи реагентов). Модуль измеряет температуру реактора с точностью ±0,05 °C, что критически для синтеза антибиотиков (неправильная температура искажает молекулярную структуру лекарства). Самокалибровка выполняется ежедневно, а логи измерений записываются в контроллер RX7i для соответствия FDA standards.
-
Химическая промышленность (линия производства пластика):
На химическом заводе GE IC697MDL653 управляет параметрами полимеризации пластика: 3 AI-канала измеряют температуру реактора (4–20 мА), 2 AI-канала — давление (0–10 В DC), 1 AI-канал — концентрацию мономеров (±5 В DC). AO-каналы регулируют скорость подачи катализатора (4–20 мА) и скорость охлаждения (0–10 В DC). Изоляция 2500 В RMS защищает модуль от помех от электродвигателей смесителей, а EMC-фильтры предотвращают искажение сигналов, гарантируя стабильность качества пластика.
-
Энергетика (ТЭЦ, котел с паровой турбиной):
В ТЭЦ GE IC697MDL653 подключен к 5 сенсорам параметров котла: 2 AI-канала для температуры пара (4–20 мА), 2 AI-канала для давления пара (0–10 В DC), 1 AI-канал для уровня воды в котле (±10 В DC). AO-каналы управляют клапаном подачи топлива (4–20 мА) и клапаном выпуска пара (0–10 В DC). При превышении температуры пара выше 540 °C контроллер RX7i через AO-канал снижает подачу топлива, предотвращая перегрев котла. Самокалибровка модуля ежемесячно корректирует погрешности, сохраняя точность измерений.
Сравнение GE IC697MDL653 с конкурентами
| Параметр | GE IC697MDL653 | Конкурентный продукт (Siemens SIMATIC S7-1500 SM 1234 AI/AO) |
|---|---|---|
| Количество AI/AO каналов | 8 AI / 4 AO | 4 AI / 2 AO |
| Разрешение | 16 бит (AI/AO) | 14 бит (AI), 12 бит (AO) |
| Допуск | ±0,1% FS (AI), ±0,2% FS (AO) | ±0,5% FS (AI), ±1,0% FS (AO) |
| Изоляция | 2500 В RMS | 1500 В RMS |
| Самокалибровка | Поддерживается (автоматическая) | Нет |
| Температурный диапазон | 0 °C до +60 °C | 0 °C до +55 °C |
Рекомендации по выбору GE IC697MDL653
- Выбирайте GE IC697MDL653, если вам нуждается высокоточный аналоговый модуль для систем RX7i с множеством сенсоров разных типов — 8 AI-каналов и индивидуальная настройка делают его универсальным, снижая стоимость по сравнению с покупкой нескольких специализированных модулей.
- Для процессов с строгими требованиями к точности (фармацевтика, микроэлектроника) — разрешение 16 бит и допуск ±0,1% FS превосходят возможности конкурентов, гарантируя соответствие международным стандартам.
- При эксплуатации в условиях с высокими помехами (химические заводы, ТЭЦ) — изоляция 2500 В RMS и EMC-фильтры класса C2 обеспечивают стабильность сигналов, в отличие от модулей с низкой изоляцией (1500 В RMS).
- Для снижения затрат на обслуживание — функция самокалибровки устраняет необходимость ручной калибровки, сокращая время простоя и затраты на специалистов.
- Перед покупкой уточните по ссылке тип сигналов ваших сенсоров и требуемый интервал самокалибровки — это поможет сконфигурировать GE IC697MDL653 под конкретные задачи (например, частая самокалибровка для температурных сенсоров).
Меры предосторожности при использовании GE IC697MDL653
- При монтаже GE IC697MDL653 в шасси RX7i отключите питание шасси и все подключенные устройства — контакт с живыми цепями (5 В DC на Backplane, 24 В DC на сенсорах) может привести к электротравмированию или повреждению модуля.
- Не превышайте максимальные параметры сигналов (например, ток на AO-канале > 25 мА для 4–20 мА) — перегрузка приведет к отключению канала и возможному выходу из строя электроники, даже несмотря на защитные механизмы.
- При подключении сенсоров соблюдайте полярность сигналов (например, “+” для 4–20 мА на положительном выводе канала) — неправильная подключение может привести к неработоспособности канала или искажению измерений.
- Не интерпретируйте самокалибровку как замену периодического обслуживания — хотя модуль корректирует погрешности, рекомендуется проверять его работу с эталонным сенсором раз в 6 месяцев, особенно в критических процессах.
- Не эксплуатируйте модуль за пределами технических параметров (температура < 0 °C или > +60 °C, влажность > 95%) — это приведет к снижению точности и выходу модуля из строя раньше срока службы.
