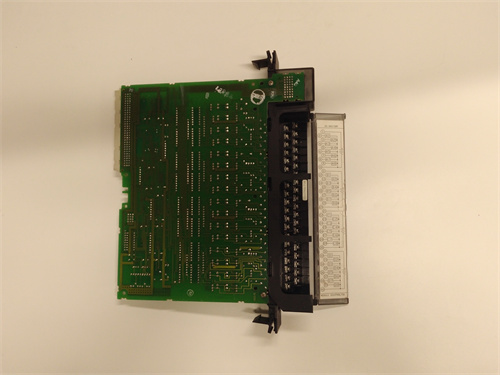

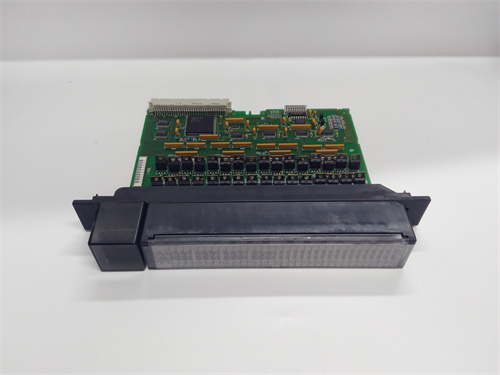

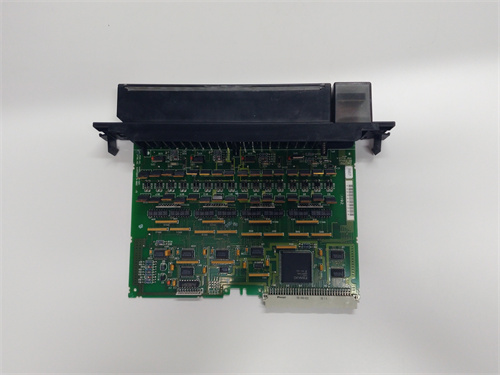

GE IC697MDL671

Описание

Общие сведения о продукте

Описание продукта

1. 16 независимых каналов с открытыми коллекторами: Каждый канал модуля имеет структуру «открытый коллектор» (Open Collector), что позволяет подключать нагрузки (приводы, контакторы) к внешнему источнику питания 24 В DC — это исключает зависимость от внутреннего питания модуля и увеличивает гибкость в выборе нагрузок. Например, в производственной линии по сборке электроники GE IC697MDL671 управляет 10 приводами конвейеров (каждой 24 В DC, 0.3 А) и 6 сигнальными маяками (24 В DC, 0.1 А) — каждый канал работает независимо, так что сбой одного привода не влияет на остальные.
2. Встроенная защита от перегрузок и коротких замыканий: Каждый канал GE IC697MDL671 оснащен термистором защиты и лимитором тока — при превышении тока на канале выше 0.5 А (перегрузка) или коротком замыкании на выходе, модуль автоматически ограничивает ток до 0.6 А и отправляет сигнал ошибки в контроллер 90-70. Это предотвращает повреждение модуля и нагрузки — например, при зажимании привода конвейера ток возрастает до 0.8 А, защита срабатывает, лимитируя ток и сигнализируя оператору о проблеме. После устранения причины перегрузки канал автоматически восстанавливает работу (без необходимости перезагрузки модуля).
3. Детальная диагностика и индикация: На корпусе модуля есть 17 LED-индикаторов: 16 зеленых (по одному на канал — загорается при активации выхода) и 1 красный (общий индикатор ошибки — загорается при перегрузке или коротком замыкании на любом канале). Дополнительно GE IC697MDL671 передает в контроллер 90-70 расширенную диагностическую информацию: номер неисправного канала, тип ошибки (перегрузка/короткое замыкание) и время возникновения сбоя. Это позволяет операторам быстро локализовать неисправности — например, через панель HMI видно, что канал 5 имеет короткое замыкание, и технический персонал может устранить проблему за несколько минут.

Технические параметры

• Тип модуля: Цифровой выходной модуль (Open Collector) для GE Fanuc 90-70;
• Количество каналов: 16 (независимые);
• Тип выходов: Открытый коллектор (Open Collector);
• Параметры выходов:
  • Номинальное напряжение: 24 В DC (внешнее питание);
  • Максимальный ток на канал: 0.5 А (продолжительный);
  • Максимальный пиковый ток: 1 А (кратковременный, до 10 мс);
  • Время включения/отключения: ≤10 мс;
• Защита:
  • Перегрузка: Лимитатор тока (0.6 А) и термисторная защита на каждый канал;
  • Короткое замыкание: Автоматическое ограничение тока + сигнализация ошибки;
• Диагностика:
  • Тип: Расширенная (номер канала, тип ошибки);
  • Передача данных: По шине контроллера 90-70;
• Питание модуля (управление):
  • Напряжение: 5 В DC (от шасси контроллера 90-70);
  • Потребляемый ток: ≤0.3 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
• Механические параметры:
  • Тип монтажа: В шасси GE Fanuc 90-70;
  • Размеры (длина × ширина × высота): 175 mm × 35 mm × 100 mm;
  • Вес: ~400 г;
  • Индикаторы LED: 16 зеленых (активация канала) + 1 красный (общая ошибка);
• Совместимость:
  • Контроллеры: GE Fanuc 90-70 (все модели, включая IC697CPU771, IC697CPU781);
  • Шасси: GE Fanuc 90-70 I/O Chassis (IC697CHSxxx);
• Стандарты соответствия: IEC 61131-2 (модули ввода-вывода), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Независимые каналы с открытыми коллекторами: Возможность подключения внешнего питания 24 В DC для нагрузок увеличивает гибкость — можно использовать разные типы исполнительных механизмов без ограничений по внутреннему питанию модуля.
2. Индивидуальная защита каналов: Ограничение тока и термисторная защита на каждом канале предотвращает повреждение модуля при перегрузке или коротком замыкании, увеличивая срок службы.
3. Расширенная диагностика: Передача в контроллер информации о номере неисправного канала и типе ошибки сокращает время поиска проблем — критично для систем с минимальным допуском к простою.
4. Простота интеграции: Адаптация к шасси 90-70 и стандартный интерфейс с контроллером позволяют установить модуль за 15–20 минут, без необходимости дополнительной настройки.
5. Высокая надежность: Конструкция модуля с использованием промышленных компонентов гарантирует стабильную работу в суровых условиях (перепады температуры, пыль, вибрации) — типичный срок службы превышает 10 лет.

Примеры применения

1. Машиностроение (комплексная линия обработки металла):
   • Задача: Управление 8 приводами конвейеров (24 В DC, 0.3 А каждый), 4 контакторами нагревателей (24 В DC, 0.4 А каждый) и 4 сигнальными маяками (24 В DC, 0.1 А каждый).
   • Конфигурация: GE IC697MDL671 установлен в шасси 90-70, входы модуля подключены к контроллеру IC697CPU771, выходы — к нагрузкам (приводы, контакторы, маяки) с внешним источником питания 24 В DC. При активации канала 3 (привод конвейера) зеленый индикатор загорается, а при зажимании детали в конвейере ток возрастает до 0.6 А — защита срабатывает, красный индикатор модуля загорается, и контроллер отправляет алерт на HMI. После устранения зажимания канал автоматически восстанавливает работу.
2. Энергетика (вспомогательная система электростанции):
   • Задача: Управление 6 клапанами подачи воды (24 В DC, 0.5 А каждый) и 10 сигнальных светодиодов (24 В DC, 0.05 А каждый) на резервуарном комплексе.
   • Конфигурация: Модуль GE IC697MDL671 подключен к контроллеру 90-70, выходы к клапанам и светодиодам. Внешнее питание 24 В DC для нагрузок обеспечивается отдельным блоком питания (GE IC693PWR330G). При коротком замыкании на канале 8 (клапан 4) модуль ограничивает ток, сигнализирует об ошибке в контроллер и сохраняет работу других каналов — клапаны 1–7 продолжают работать, предотвращая остановку системы подачи воды.
3. Нефтегазовая промышленность (управление насосами на трубопроводе):
   • Задача: Управление 12 насосами дозровки реагентов (24 В DC, 0.4 А каждый) и 4 сигнальными маяками аварий (24 В DC, 0.2 А каждый).
   • Конфигурация: GE IC697MDL671 коммутирует выходы к насосам и маякам с внешним питанием 24 В DC. Контроллер 90-70 отправляет команды на модуль для регулировки работы насосов (включение/отключение в зависимости от уровня реагента). При перегрузке насоса 5 (ток 0.55 А) модуль срабатывает защита, отправляет сигнал в контроллер, а оператор через HMI видит информацию о неисправности — может быстро заменить насос без остановки всего трубопровода.

Сравнение с конкурентами
